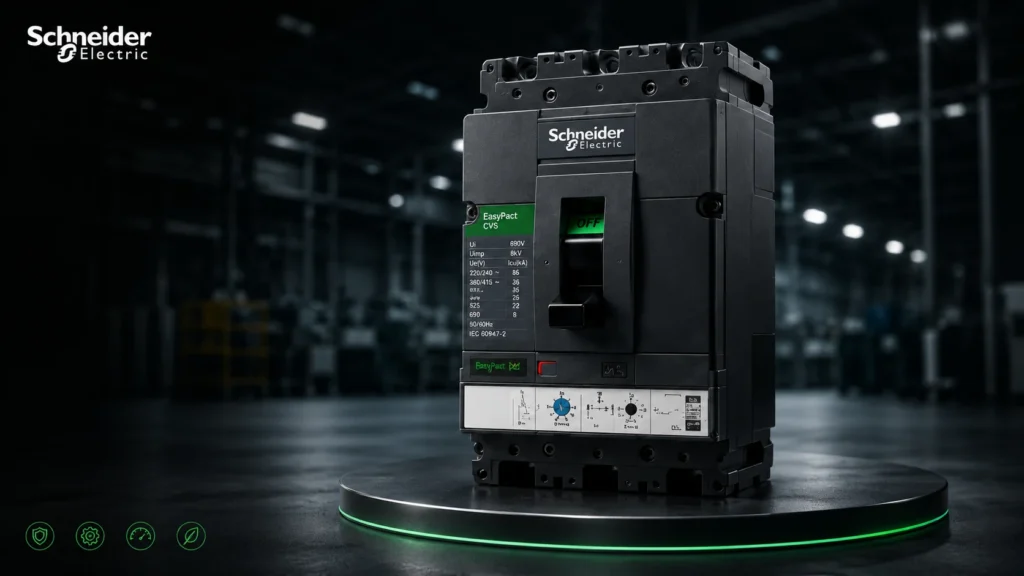

FUNGSI MCCB
CARA KERJA MCCB
Banyak orang beranggapan bahwa sistem kelistrikan hanya membutuhkan kabel yang baik dan sumber listrik yang stabil agar dapat beroperasi dengan aman. Padahal, salah satu penyebab utama kerusakan instalasi listrik bukan berasal dari kualitas kabel, melainkan dari tidak adanya sistem proteksi yang mampu bekerja secara cepat ketika terjadi gangguan. Dalam hitungan milidetik, arus berlebih atau hubung singkat dapat merusak peralatan listrik, menghentikan operasional bangunan, bahkan meningkatkan risiko kebakaran apabila tidak segera diputus oleh perangkat pengaman.
Di balik setiap sistem kelistrikan modern terdapat berbagai perangkat proteksi yang dirancang untuk menjaga kontinuitas sekaligus keamanan instalasi. Salah satu perangkat yang memiliki peran penting adalah MCCB (Molded Case Circuit Breaker). Perangkat ini digunakan pada berbagai instalasi listrik mulai dari gedung perkantoran, pusat perbelanjaan, rumah sakit, pabrik, hingga fasilitas infrastruktur karena mampu memberikan perlindungan terhadap gangguan arus lebih, hubung singkat, dan berbagai kondisi abnormal lainnya.
Memahami fungsi menjadi penting bukan hanya bagi teknisi atau engineer kelistrikan, tetapi juga bagi pemilik bangunan, kontraktor, maupun pengelola fasilitas. Dengan memahami cara kerja dan karakteristiknya, pemilihan sistem proteksi dapat dilakukan secara lebih tepat sehingga instalasi listrik mampu bekerja dengan aman, efisien, dan memiliki tingkat keandalan yang lebih baik dalam jangka panjang.

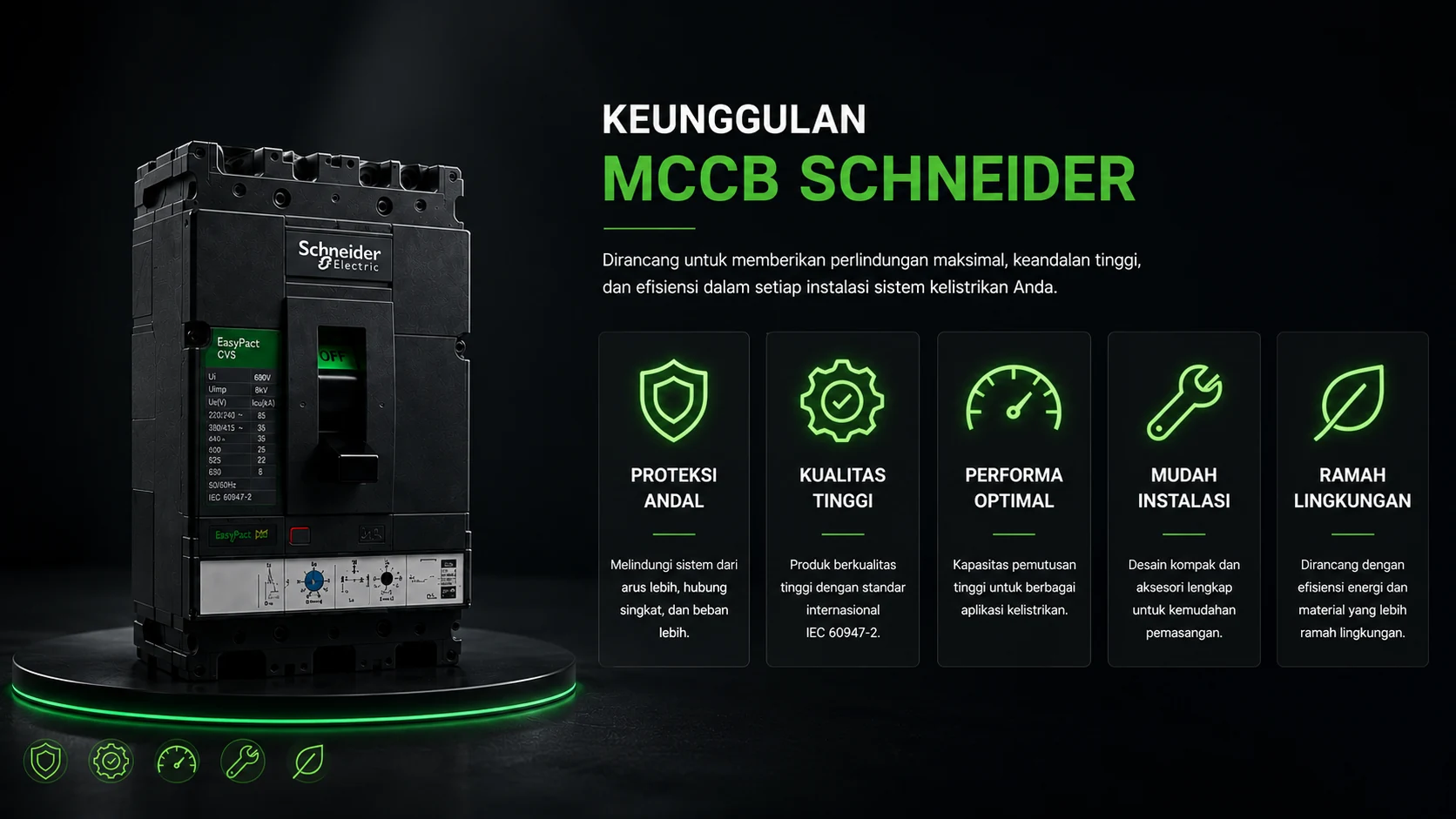

KEUNGGULAN
Perkembangan teknologi kelistrikan membuat MCCB menjadi salah satu perangkat proteksi yang banyak digunakan pada instalasi listrik modern. Dibandingkan perangkat pengaman sederhana, MCCB memiliki kemampuan proteksi yang lebih lengkap serta dapat digunakan pada sistem dengan kapasitas arus yang jauh lebih besar.
Selain memiliki kemampuan pemutusan arus yang tinggi, juga dirancang agar mampu bekerja secara konsisten pada berbagai kondisi operasional. Beberapa tipe bahkan dilengkapi pengaturan (adjustable trip setting) sehingga karakteristik proteksi dapat disesuaikan dengan kebutuhan sistem kelistrikan.
Beberapa keunggulan MCCB antara lain:
- Memberikan perlindungan terhadap arus lebih (overload).
- Melindungi instalasi dari hubung singkat (short circuit).
- Memiliki kapasitas pemutusan arus yang tinggi.
- Tersedia dalam berbagai pilihan arus nominal.
- Dapat digunakan pada instalasi industri maupun komersial.
- Memiliki umur mekanis yang panjang.
- Perawatan relatif mudah.
- Mendukung koordinasi sistem proteksi listrik.
- Tersedia pilihan trip unit thermal maupun elektronik.
- Memenuhi berbagai standar internasional pada produk tertentu.
FUNGSI
Fungsi utama MCCB adalah melindungi sistem kelistrikan dengan memutus aliran listrik secara otomatis ketika terjadi kondisi yang berpotensi merusak instalasi maupun peralatan listrik. Gangguan tersebut dapat berupa arus lebih (overload), hubung singkat (short circuit), maupun kondisi abnormal lainnya yang menyebabkan arus listrik melebihi kapasitas aman dari penghantar atau peralatan yang terhubung. Dengan memutus aliran listrik secara cepat, membantu mencegah kerusakan komponen, mengurangi risiko kebakaran, serta menjaga keselamatan pengguna dan lingkungan sekitar.
Selain sebagai perangkat proteksi, juga berfungsi sebagai sakelar utama (main switch) pada berbagai panel distribusi listrik. Dalam kondisi normal, perangkat ini memungkinkan sistem kelistrikan dihidupkan atau dimatikan secara aman untuk keperluan operasional, inspeksi, maupun pekerjaan pemeliharaan. Kemampuan tersebut menjadikan MCCB tidak hanya berperan saat terjadi gangguan, tetapi juga mendukung pengoperasian sistem kelistrikan secara lebih aman dan terkendali.
Pada instalasi berskala besar seperti gedung perkantoran, pusat data, rumah sakit, kawasan industri, maupun fasilitas publik, fungsi menjadi semakin penting karena mampu mendukung koordinasi antar perangkat proteksi. Dengan pengaturan karakteristik trip yang tepat, gangguan dapat diisolasi hanya pada bagian yang mengalami masalah tanpa harus memutus seluruh sistem kelistrikan. Pendekatan ini membantu menjaga kontinuitas operasional sekaligus mengurangi risiko penghentian aktivitas pada area lain yang masih berfungsi dengan normal.

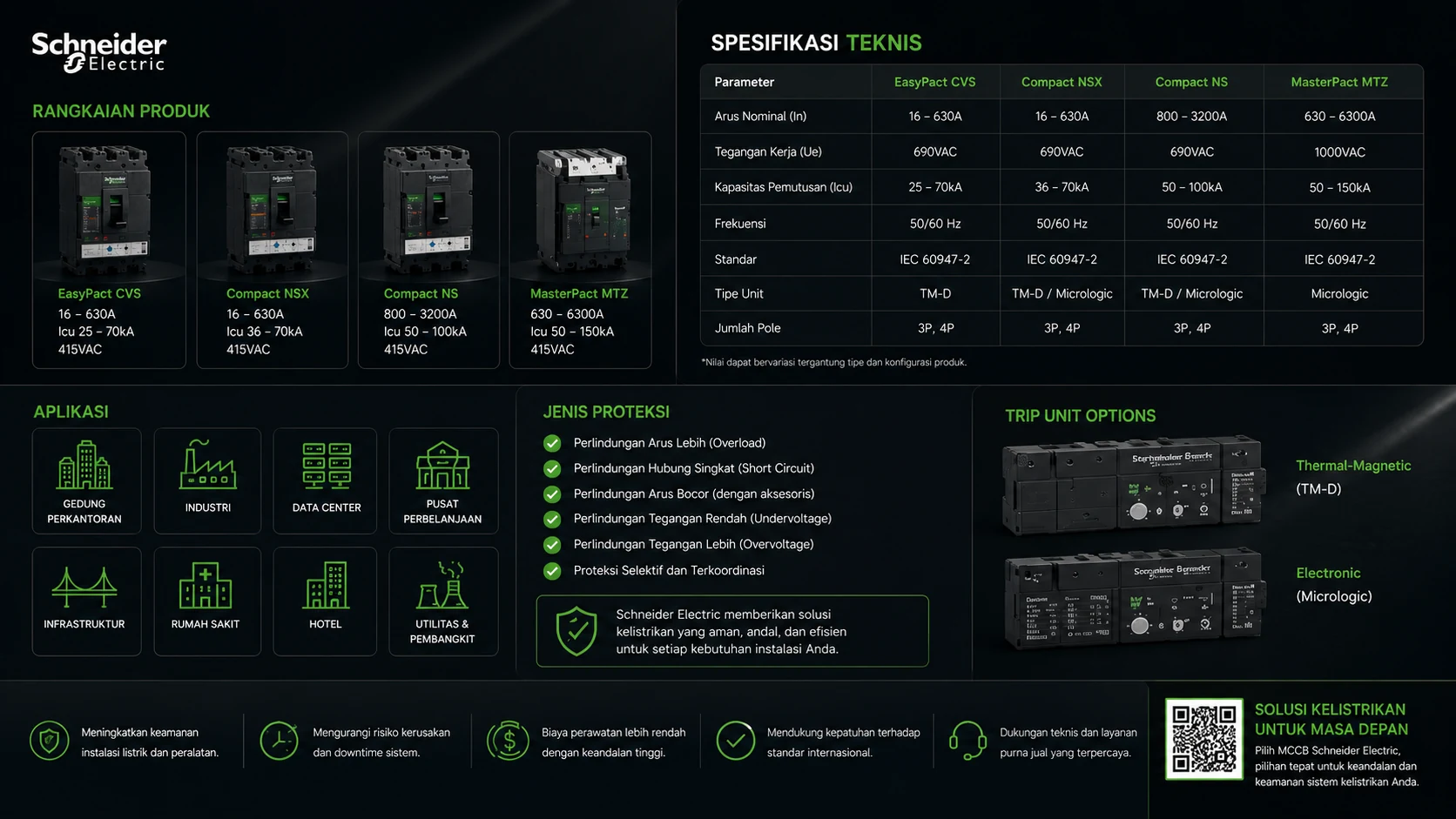

KLASIFIKASI
MCCB tersedia dalam berbagai jenis yang disesuaikan dengan kapasitas arus, metode proteksi, serta kebutuhan aplikasi pada sistem kelistrikan.
| Klasifikasi | Keterangan |
|---|---|
| Thermal Magnetic | Menggunakan mekanisme termal dan magnetik. |
| Electronic Trip | Menggunakan sistem proteksi elektronik dengan pengaturan lebih fleksibel. |
| Fixed MCCB | Kapasitas proteksi tetap sesuai spesifikasi pabrik. |
| Adjustable MCCB | Nilai trip dapat disesuaikan dengan kebutuhan sistem. |
| 3 Pole / 4 Pole | Digunakan sesuai konfigurasi instalasi listrik. |
Selain klasifikasi tersebut, MCCB juga dibedakan berdasarkan kapasitas arus nominal (In), kapasitas pemutusan hubung singkat (Icu), tegangan kerja, jumlah kutub (pole), serta standar internasional yang digunakan sebagai acuan produksi dan pengujian.

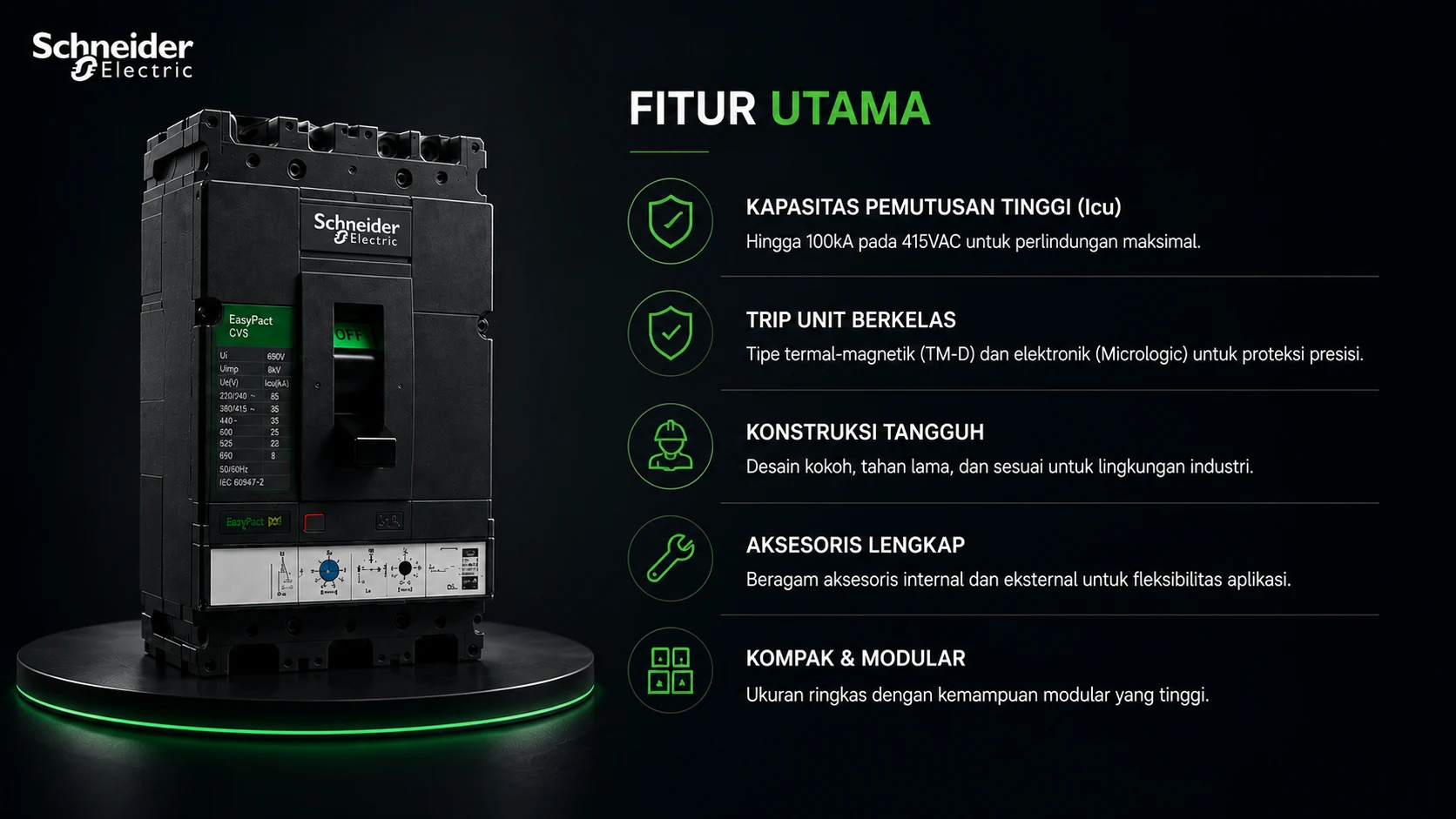

DETAIL
MCCB terdiri dari beberapa komponen utama yang bekerja secara terintegrasi untuk mendeteksi gangguan dan memutus aliran listrik secara aman. Bagian paling penting adalah mekanisme trip yang berfungsi mendeteksi kondisi arus abnormal. Pada tipe thermal magnetic, perlindungan terhadap beban lebih menggunakan elemen bimetal, sedangkan perlindungan terhadap hubung singkat memanfaatkan mekanisme elektromagnetik yang bekerja sangat cepat ketika terjadi lonjakan arus yang tinggi.
Selain mekanisme trip, MCCB juga dilengkapi kontak utama, ruang pemadam busur listrik (arc chamber), mekanisme pengoperasian, terminal sambungan, serta rumah pelindung (molded case) yang dibuat menggunakan material isolasi berkekuatan tinggi. Kombinasi seluruh komponen tersebut memungkinkan memutus arus listrik dengan aman tanpa menimbulkan kerusakan pada perangkat maupun instalasi di sekitarnya.
Pada beberapa tipe modern, MCCB juga mendukung penggunaan berbagai aksesori tambahan seperti shunt trip, undervoltage release, auxiliary contact, hingga sistem monitoring digital. Fitur tersebut memungkinkan integrasi dengan sistem otomasi bangunan maupun panel distribusi yang memerlukan tingkat pengendalian dan pemantauan yang lebih tinggi.
ESTIMASI BIAYA
Biaya pengadaan MCCB dipengaruhi oleh kapasitas arus, kemampuan pemutusan hubung singkat (Icu), jenis trip unit, jumlah kutub, merek, serta fitur tambahan yang dimiliki. Selain harga perangkat, biaya instalasi juga dipengaruhi oleh ukuran panel listrik, konfigurasi sistem distribusi, serta kebutuhan pengujian setelah pemasangan selesai.
| Komponen | Estimasi Biaya 2026 |
|---|---|
| M.CCB 16–100A | Rp800.000 – Rp3.500.000 |
| M.CCB 125–250A | Rp3.000.000 – Rp8.000.000 |
| M.CCB 400–630A | Rp8.000.000 – Rp30.000.000+ |
| Jasa Instalasi | Menyesuaikan kompleksitas panel |
| Pengujian & Commissioning | Menyesuaikan kebutuhan proyek |
Disclaimer: Estimasi biaya di atas merupakan gambaran pasar pada tahun berjalan dan dapat berubah tergantung merek, kapasitas arus, spesifikasi teknis, fitur proteksi, lokasi proyek, kebutuhan instalasi, serta kebijakan masing-masing penyedia produk maupun jasa.
FAQ
Apa fungsi utama MCCB?
Fungsi utama adalah melindungi instalasi listrik dari arus lebih, hubung singkat, dan gangguan kelistrikan lainnya dengan memutus aliran listrik secara otomatis sebelum kerusakan yang lebih besar terjadi.
Apa perbedaan MCCB dan MCB?
MCB umumnya digunakan pada instalasi dengan kapasitas arus yang lebih kecil, sedangkan MCCB dirancang untuk kapasitas arus yang lebih besar serta memiliki kemampuan pemutusan dan pengaturan proteksi yang lebih lengkap.
Kapan MCCB digunakan?
Banyak digunakan pada panel distribusi utama, panel sub distribusi, instalasi industri, gedung perkantoran, rumah sakit, hotel, pusat data, serta berbagai sistem kelistrikan yang memerlukan kapasitas proteksi lebih tinggi.
Apa yang dimaksud dengan Icu pada MCCB?
Icu (Ultimate Breaking Capacity) merupakan kemampuan maksimum dalam memutus arus hubung singkat secara aman tanpa menimbulkan kerusakan yang membahayakan sistem.
Apakah MCCB dapat diatur nilai proteksinya?
Pada tipe tertentu, terutama dengan electronic trip atau adjustable trip unit, nilai proteksi dapat disesuaikan agar sesuai dengan karakteristik sistem kelistrikan yang digunakan.
Apakah MCCB memerlukan perawatan?
Ya. Pemeriksaan berkala diperlukan untuk memastikan kondisi terminal, mekanisme trip, kontak utama, serta fungsi pengoperasian tetap bekerja sesuai spesifikasi sehingga keandalan sistem tetap terjaga.
Apakah tersedia jasa pemasangan MCCB di Medan?
Ya. Berbagai perusahaan kelistrikan di Medan menyediakan layanan pemasangan MCCB untuk panel distribusi rumah, gedung komersial, industri, rumah sakit, hotel, dan fasilitas publik sesuai kebutuhan instalasi.
Bagaimana memilih MCCB yang tepat?
Pemilihan MCCB harus mempertimbangkan kapasitas arus beban, kemampuan pemutusan hubung singkat, tegangan sistem, koordinasi proteksi, standar yang digunakan, serta hasil perhitungan dari perencana atau engineer kelistrikan agar perangkat dapat bekerja secara optimal.
KESIMPULAN
MCCB merupakan salah satu perangkat proteksi yang memiliki peran penting dalam menjaga keamanan dan keandalan sistem kelistrikan modern. Kemampuannya dalam mendeteksi serta memutus gangguan secara cepat membantu melindungi instalasi listrik, peralatan, dan pengguna dari berbagai risiko yang dapat muncul akibat arus berlebih maupun hubung singkat.
Selain berfungsi sebagai pengaman, juga mendukung pengoperasian sistem distribusi listrik melalui kemampuan pengaturan proteksi, kapasitas pemutusan yang tinggi, serta fleksibilitas penggunaan pada berbagai jenis instalasi. Hal tersebut menjadikannya sebagai salah satu komponen utama pada panel listrik di sektor residensial, komersial, maupun industri.
Dengan memahami fungsi MCCB, klasifikasi, cara kerja, spesifikasi teknis, serta faktor-faktor yang memengaruhi pemilihannya, pengguna dapat menentukan perangkat proteksi yang sesuai dengan kebutuhan sistem kelistrikan. Pendekatan tersebut tidak hanya membantu meningkatkan keselamatan instalasi, tetapi juga mendukung kontinuitas operasional dan efisiensi pemeliharaan dalam jangka panjang.
SUMBER LUAR
- https://www.iec.ch
- https://webstore.iec.ch/publication/6029
- https://www.nema.org
- https://www.nfpa.org
- https://www.nist.gov
- https://www.sciencedirect.com
- https://www.energy.gov
