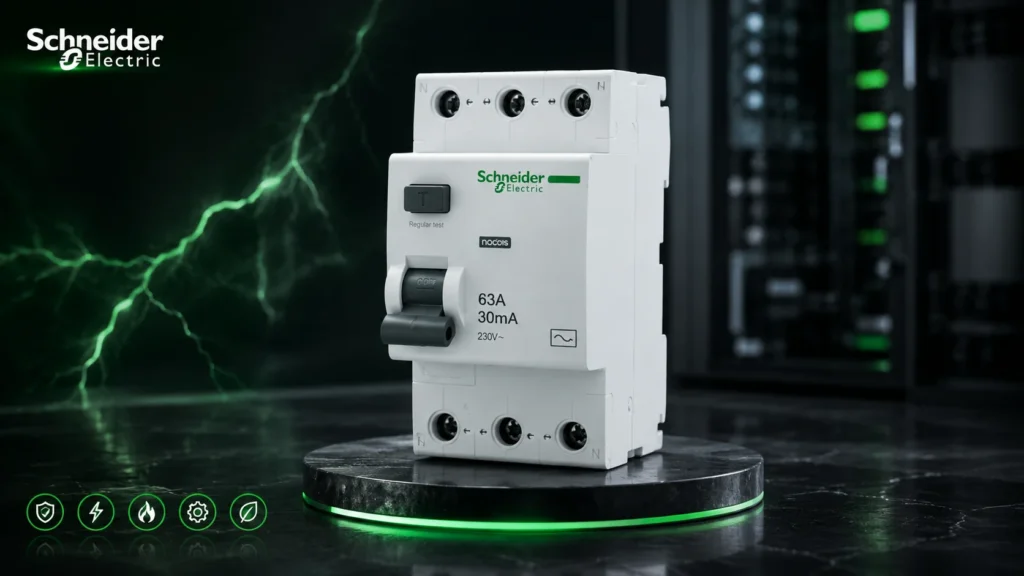

FUNGSI RCCB

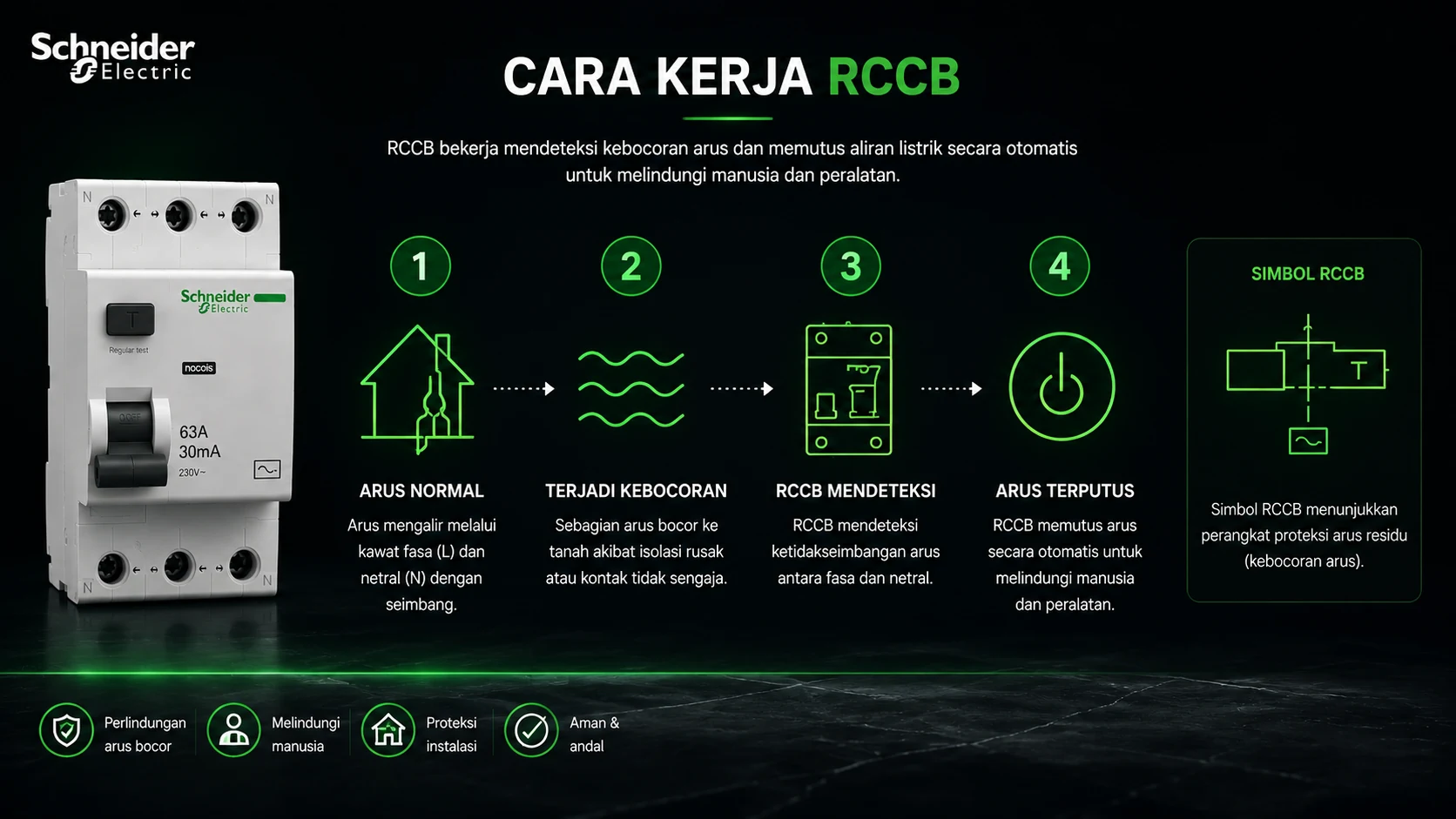

DIAGRAM KERJA RCCB
Sebagian besar orang menganggap bahwa ketika sebuah instalasi listrik sudah dilengkapi MCB atau MCCB, maka seluruh risiko kelistrikan telah terlindungi. Padahal, terdapat satu jenis gangguan yang sering kali tidak dapat dideteksi oleh perangkat tersebut, yaitu kebocoran arus (earth leakage current). Kebocoran arus dapat terjadi akibat kerusakan isolasi kabel, peralatan listrik yang mengalami gangguan, kelembapan, maupun kontak tidak sengaja antara penghantar listrik dengan bagian logam atau tubuh manusia. Meskipun nilai arusnya relatif kecil, kondisi ini dapat menyebabkan sengatan listrik, kerusakan peralatan, bahkan meningkatkan risiko kebakaran.
Untuk mengatasi risiko tersebut, sistem kelistrikan modern menggunakan perangkat proteksi khusus yang dikenal sebagai RCCB (Residual Current Circuit Breaker). Perangkat ini dirancang untuk mendeteksi ketidakseimbangan arus antara penghantar fasa dan netral, kemudian memutus aliran listrik secara otomatis dalam waktu yang sangat singkat ketika terjadi kebocoran arus menuju tanah (ground). Dengan kemampuan tersebut, menjadi salah satu komponen penting dalam meningkatkan keselamatan instalasi listrik.
Saat ini RCCB banyak digunakan pada rumah tinggal, apartemen, gedung perkantoran, rumah sakit, hotel, fasilitas industri, hingga berbagai bangunan publik yang mengutamakan standar keselamatan kelistrikan. Memahami fungsi membantu pengguna menentukan sistem proteksi yang tepat sehingga risiko sengatan listrik maupun kerusakan instalasi dapat diminimalkan secara efektif.

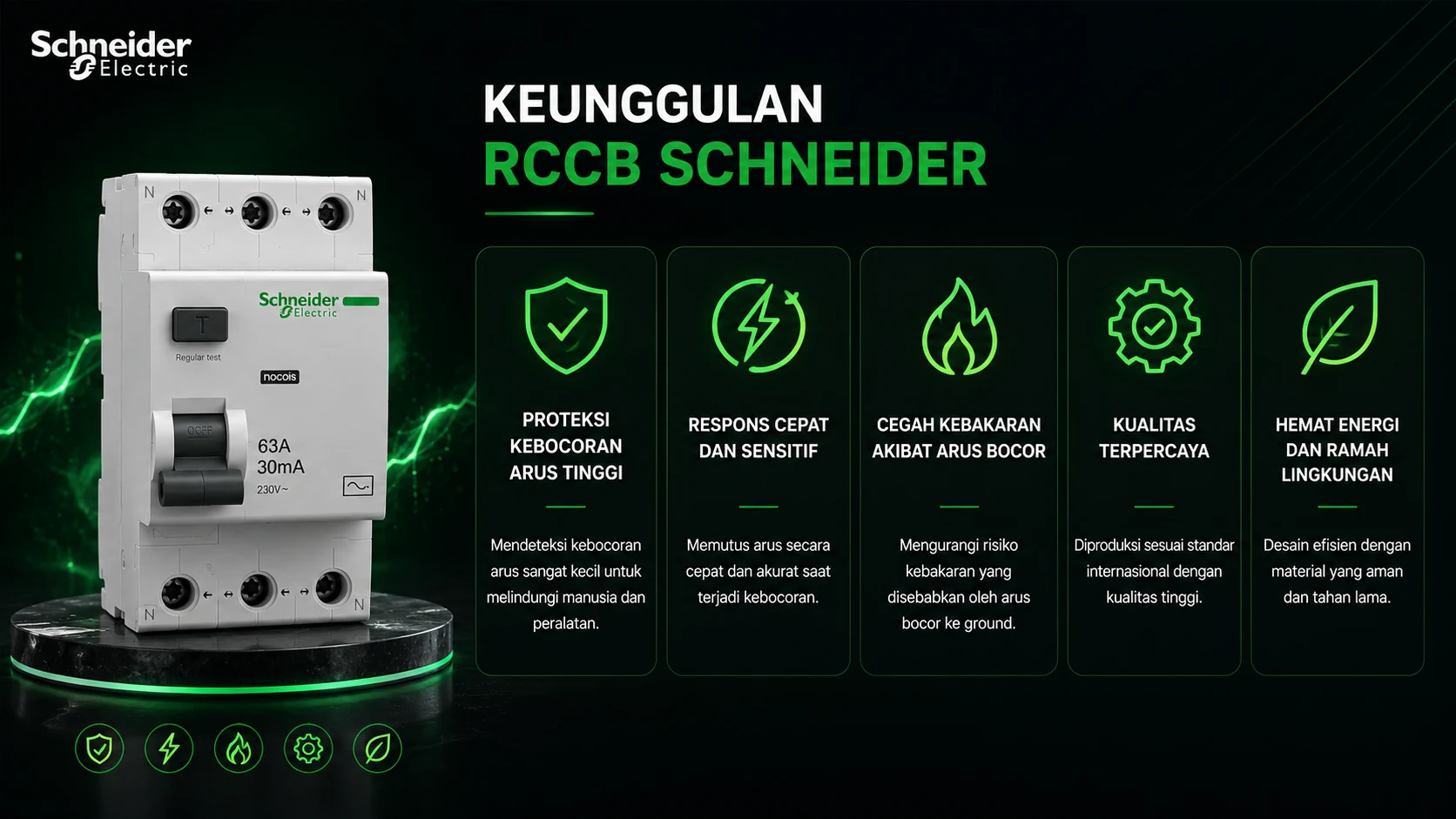

KEUNGGULAN
Perkembangan teknologi proteksi kelistrikan membuat RCCB menjadi perangkat yang sangat penting dalam sistem distribusi listrik modern. Berbeda dengan MCB yang berfokus pada perlindungan terhadap arus lebih dan hubung singkat, RCCB secara khusus dirancang untuk mendeteksi kebocoran arus yang dapat membahayakan manusia maupun peralatan listrik.
Dengan sensitivitas yang tinggi, RCCB mampu bekerja dalam hitungan milidetik ketika terjadi ketidakseimbangan arus. Respons yang cepat tersebut membantu mengurangi risiko cedera akibat sengatan listrik serta meningkatkan tingkat keselamatan instalasi pada berbagai jenis bangunan.
Beberapa keunggulan RCCB antara lain:
- Mendeteksi kebocoran arus secara otomatis.
- Memberikan perlindungan terhadap sengatan listrik.
- Membantu mencegah kebakaran akibat arus bocor.
- Memiliki respons pemutusan yang sangat cepat.
- Tersedia dalam berbagai tingkat sensitivitas.
- Mudah dipasang pada panel distribusi listrik.
- Mendukung standar keselamatan instalasi modern.
- Dapat digunakan pada sistem satu fasa maupun tiga fasa.
- Memiliki umur mekanis yang panjang.
- Membutuhkan perawatan yang relatif sederhana.
FUNGSI
Fungsi utama RCCB adalah mendeteksi kebocoran arus listrik (residual current) yang mengalir menuju tanah akibat kerusakan isolasi, gangguan pada peralatan listrik, maupun kontak tidak sengaja dengan penghantar bertegangan. Ketika terjadi perbedaan antara arus yang mengalir melalui penghantar fasa dan arus yang kembali melalui penghantar netral, akan mengenali kondisi tersebut sebagai indikasi kebocoran arus kemudian memutus aliran listrik secara otomatis sebelum menimbulkan risiko yang lebih besar.
Selain melindungi manusia dari bahaya sengatan listrik, RCCB juga berfungsi mengurangi potensi kebakaran akibat arus bocor yang tidak terdeteksi oleh perangkat proteksi konvensional. Pada beberapa kondisi, kebocoran arus yang relatif kecil memang belum cukup besar untuk menyebabkan MCB atau MCCB bekerja, tetapi tetap dapat menghasilkan panas pada titik kerusakan isolasi sehingga meningkatkan risiko kebakaran apabila dibiarkan berlangsung dalam waktu lama.
Dalam sistem kelistrikan modern, RCCB umumnya dipasang bersama MCB atau MCCB karena masing-masing perangkat memiliki fungsi proteksi yang berbeda. MCB dan MCCB melindungi terhadap arus lebih serta hubung singkat, sedangkan berfokus pada kebocoran arus. Kombinasi ketiga perangkat tersebut menghasilkan sistem proteksi yang lebih lengkap sehingga keamanan instalasi listrik dapat ditingkatkan secara menyeluruh.

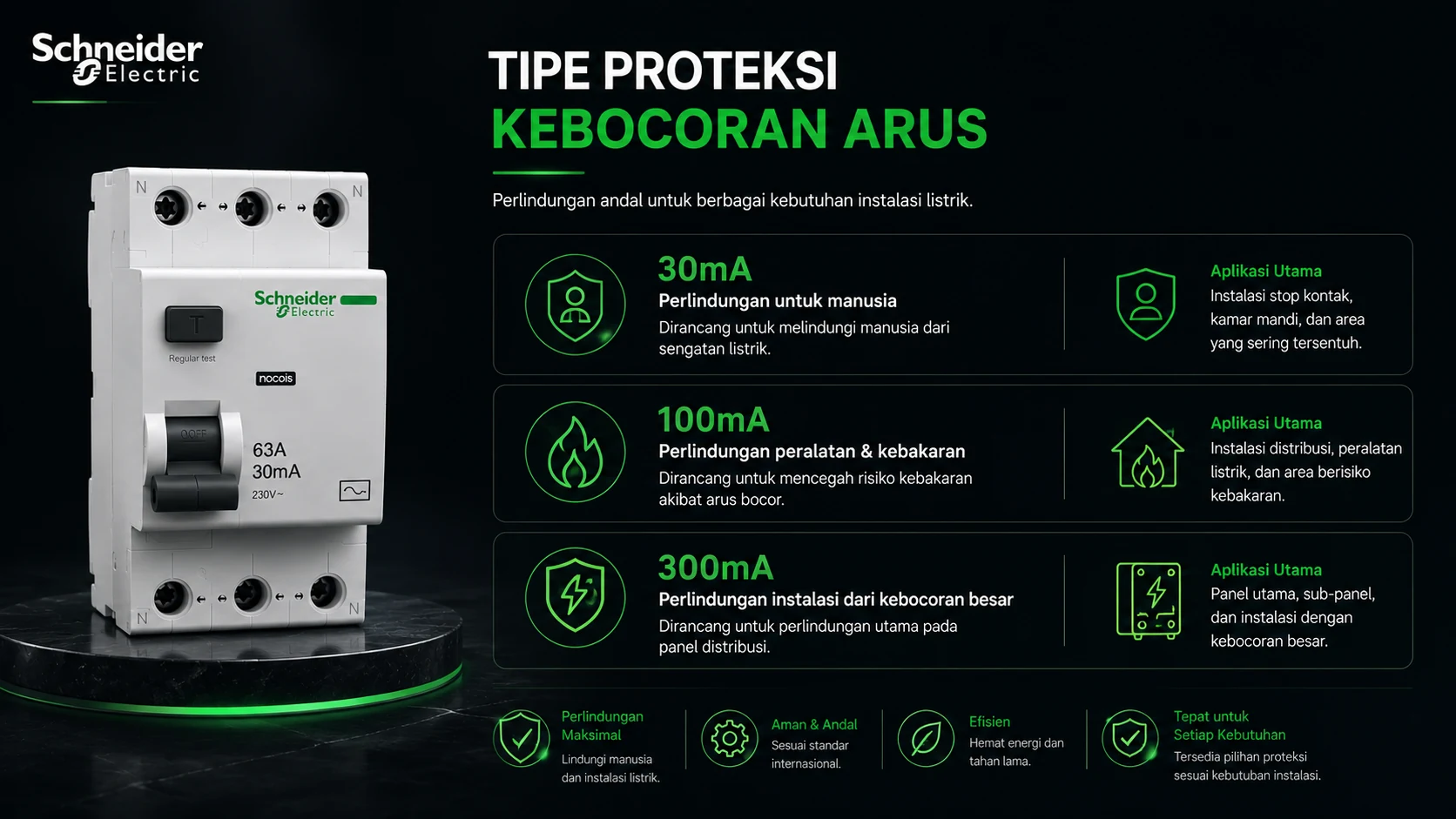

KLASIFIKASI
RCCB tersedia dalam berbagai jenis yang disesuaikan dengan karakteristik instalasi dan tingkat perlindungan yang dibutuhkan.
| Klasifikasi | Keterangan |
|---|---|
| R.CCB 2 Pole | Digunakan pada sistem listrik satu fasa. |
| R.CCB 4 Pole | Digunakan pada sistem listrik tiga fasa. |
| Sensitivitas 30mA | Perlindungan terhadap sengatan listrik pada manusia. |
| Sensitivitas 100mA | Perlindungan terhadap peralatan dan risiko kebakaran. |
| Sensitivitas 300mA | Digunakan sebagai proteksi utama pada panel distribusi. |
Selain berdasarkan jumlah kutub dan sensitivitas, RCCB juga dibedakan berdasarkan kapasitas arus nominal, jenis karakteristik arus bocor (AC, A, F, atau B), tegangan kerja, serta standar internasional yang digunakan sebagai acuan pengujian dan sertifikasi.
DETAIL
RCCB bekerja menggunakan transformator arus diferensial (current transformer) yang membandingkan jumlah arus yang mengalir melalui penghantar fasa dan penghantar netral. Dalam kondisi normal, kedua arus tersebut memiliki nilai yang sama sehingga medan magnet yang terbentuk saling meniadakan. Ketika terjadi kebocoran arus menuju tanah, keseimbangan tersebut berubah sehingga transformator mendeteksi adanya arus residu.
Perubahan tersebut akan mengaktifkan mekanisme trip yang kemudian melepaskan pengunci kontak utama sehingga seluruh rangkaian listrik diputus secara otomatis. Seluruh proses berlangsung dalam waktu yang sangat singkat sehingga risiko sengatan listrik maupun kerusakan instalasi dapat diminimalkan.
Sebagian besar RCCB modern juga dilengkapi tombol Test yang berfungsi untuk melakukan simulasi kebocoran arus secara internal. Pengujian berkala menggunakan tombol tersebut penting dilakukan untuk memastikan mekanisme proteksi masih bekerja dengan baik selama masa penggunaan. Selain itu, pemilihan nilai sensitivitas dan kapasitas arus harus disesuaikan dengan karakteristik instalasi agar perangkat dapat memberikan perlindungan yang optimal tanpa menyebabkan trip yang tidak diperlukan.
ESTIMASI BIAYA
Biaya pengadaan RCCB dipengaruhi oleh kapasitas arus nominal, jumlah kutub, tingkat sensitivitas kebocoran arus, merek, serta standar sertifikasi yang dimiliki. Selain harga perangkat, biaya instalasi juga dipengaruhi oleh konfigurasi panel listrik, jumlah sirkuit yang dilindungi, serta kebutuhan pengujian setelah pemasangan selesai.
| Komponen | Estimasi Biaya 2026 |
|---|---|
| R.CCB 2 Pole 25A–63A | Rp350.000 – Rp1.500.000 |
| R.CCB 4 Pole 25A–100A | Rp900.000 – Rp4.500.000 |
| Jasa Instalasi | Menyesuaikan konfigurasi panel |
| Pengujian Sistem | Menyesuaikan kebutuhan proyek |
| Penggantian Panel (Jika Diperlukan) | Menyesuaikan kondisi instalasi |
Disclaimer: Estimasi biaya di atas merupakan gambaran pasar pada tahun berjalan dan dapat berubah tergantung merek, kapasitas arus, sensitivitas kebocoran, jumlah kutub, lokasi proyek, kebutuhan instalasi, serta kebijakan masing-masing penyedia produk maupun jasa.
FAQ
Apa fungsi utama RCCB?
Fungsi utama adalah mendeteksi kebocoran arus listrik menuju tanah kemudian memutus aliran listrik secara otomatis untuk melindungi manusia dari sengatan listrik serta membantu mengurangi risiko kebakaran akibat arus bocor.
Apa perbedaan RCCB dan MCB?
MCB melindungi instalasi dari arus lebih dan hubungan singkat, sedangkan RCCB melindungi terhadap kebocoran arus. Kedua perangkat memiliki fungsi yang berbeda sehingga umumnya digunakan secara bersamaan dalam satu sistem distribusi listrik.
Apakah RCCB dapat menggantikan MCB?
Tidak. RCCB tidak dirancang untuk melindungi terhadap beban lebih maupun hubung singkat. Oleh karena itu, tetap harus dipasang bersama MCB atau MCCB agar seluruh jenis gangguan utama pada sistem kelistrikan dapat ditangani.
Apa arti sensitivitas 30mA pada RCCB?
Nilai 30mA menunjukkan bahwa RCCB akan memutus aliran listrik ketika mendeteksi kebocoran arus sekitar 30 miliampere. Sensitivitas ini umum digunakan sebagai perlindungan terhadap sengatan listrik pada manusia.
Mengapa RCCB sering trip tanpa penyebab yang jelas?
Trip dapat disebabkan oleh kebocoran arus pada salah satu peralatan listrik, kerusakan isolasi kabel, kelembapan, atau akumulasi arus bocor dari beberapa perangkat elektronik. Pemeriksaan instalasi diperlukan untuk menemukan sumber gangguan tersebut.
Apakah RCCB memerlukan pengujian berkala?
Ya. Pengujian menggunakan tombol Test disarankan dilakukan secara berkala sesuai petunjuk produsen untuk memastikan mekanisme proteksi masih berfungsi dengan baik dan siap bekerja ketika terjadi kebocoran arus.
Apakah tersedia jasa pemasangan RCCB di Medan?
Ya. Saat ini tersedia berbagai penyedia jasa instalasi listrik di Medan yang melayani pemasangan RCCB untuk rumah tinggal, apartemen, gedung perkantoran, hotel, rumah sakit, pabrik, hingga fasilitas industri.
Bagaimana memilih RCCB yang tepat?
Pemilihan RCCB harus mempertimbangkan kapasitas arus, jumlah kutub, sensitivitas kebocoran, karakteristik instalasi, standar sertifikasi, serta hasil perhitungan sistem kelistrikan. Pemilihan yang tepat akan menghasilkan perlindungan yang lebih optimal terhadap manusia maupun instalasi listrik.
KESIMPULAN
RCCB merupakan perangkat proteksi yang memiliki peran penting dalam meningkatkan keselamatan sistem kelistrikan melalui kemampuan mendeteksi kebocoran arus yang tidak dapat dikenali oleh MCB maupun MCCB. Dengan memutus aliran listrik secara cepat ketika terjadi arus bocor, perangkat ini membantu melindungi manusia dari sengatan listrik sekaligus mengurangi risiko kebakaran akibat kerusakan isolasi.
Dalam penerapannya, RCCB tidak bekerja sebagai pengganti MCB atau MCCB, melainkan sebagai pelengkap yang menghasilkan sistem proteksi listrik yang lebih komprehensif. Kombinasi perangkat proteksi tersebut mampu memberikan perlindungan terhadap arus lebih, hubung singkat, maupun kebocoran arus sehingga keamanan instalasi dapat ditingkatkan secara menyeluruh.
Dengan memahami fungsi RCCB, prinsip kerja, klasifikasi, serta faktor-faktor yang memengaruhi pemilihannya, pengguna dapat menentukan sistem proteksi yang sesuai dengan karakteristik instalasi listrik. Pendekatan tersebut tidak hanya meningkatkan keselamatan penghuni dan peralatan, tetapi juga membantu menjaga keandalan sistem distribusi listrik dalam jangka panjang.
SUMBER LUAR
- https://www.iec.ch
- https://webstore.iec.ch/publication/6027
- https://www.nfpa.org
- https://www.nema.org
- https://www.nist.gov
- https://www.sciencedirect.com
- https://www.energy.gov
