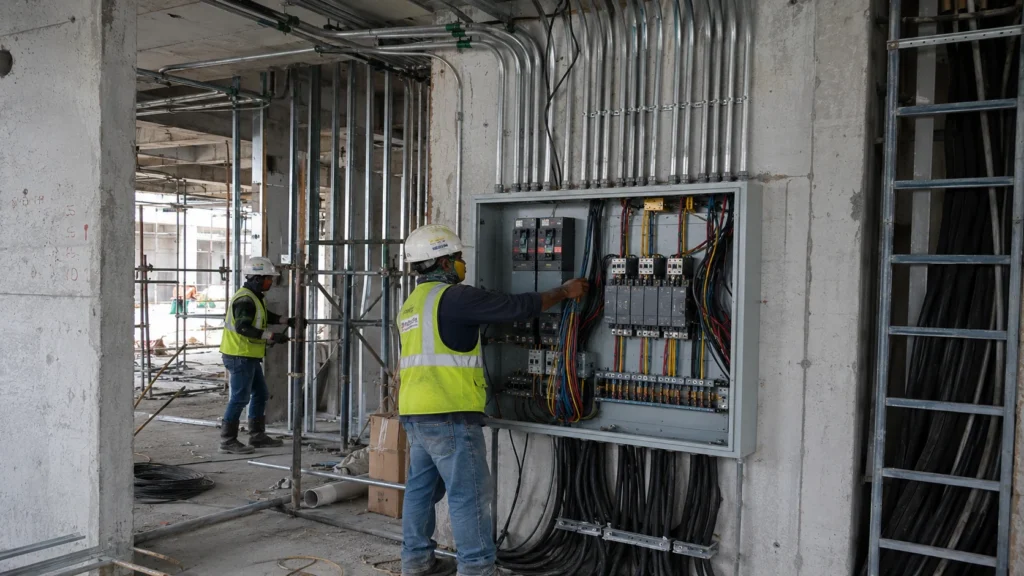

Instalasi Listrik Gedung: Panduan Lengkap Perencanaan, Panel, Kabel, dan Sistem Keamanan

Instalasi listrik gedung merupakan salah satu komponen terpenting dalam sebuah bangunan modern. Sistem kelistrikan yang dirancang dengan baik akan memastikan seluruh peralatan dapat beroperasi secara aman, efisien, dan sesuai standar teknis yang berlaku. Pada bangunan komersial, perkantoran, hotel, rumah sakit, pusat perbelanjaan, hingga gedung industri, instalasi listrik gedung harus direncanakan secara matang sejak tahap desain agar mampu memenuhi kebutuhan daya saat ini maupun pengembangan di masa mendatang.

Apa Itu Instalasi Listrik Gedung?

Instalasi listrik gedung adalah sistem distribusi tenaga listrik yang menghubungkan sumber daya listrik dengan seluruh peralatan dan beban listrik di dalam bangunan. Sistem ini mencakup panel distribusi, kabel, proteksi listrik, grounding, sensor, hingga perangkat monitoring yang bekerja secara terintegrasi.

Dalam praktiknya, instalasi listrik gedung tidak hanya berfungsi menyalurkan energi listrik, tetapi juga melindungi pengguna bangunan dari risiko sengatan listrik, korsleting, kebakaran, maupun gangguan kelistrikan lainnya.

Sistem Listrik 3 Phase pada Gedung

Apa Itu Listrik 3 Phase?

Sebagian besar bangunan komersial menggunakan sistem listrik 3 phase karena mampu menyalurkan daya yang lebih besar dibandingkan listrik 1 phase. Sistem ini terdiri dari tiga penghantar fase yang bekerja secara bergantian sehingga distribusi beban menjadi lebih stabil dan efisien.

Pada proyek instalasi listrik gedung, penggunaan listrik 3 phase hampir selalu menjadi standar untuk mendukung peralatan berdaya besar seperti lift, HVAC, pompa, chiller, motor listrik, dan sistem mekanikal lainnya.

Perbedaan Watt, VA, dan Ampere

Dalam perencanaan instalasi listrik gedung, terdapat tiga satuan penting yang harus dipahami:

• Watt (W) adalah daya aktif yang benar-benar digunakan oleh peralatan.
• Volt Ampere (VA) adalah daya semu yang disediakan oleh sumber listrik.
• Ampere (A) adalah besarnya arus listrik yang mengalir pada penghantar.

Hubungan ketiganya sangat penting dalam menentukan ukuran kabel, kapasitas panel, dan perangkat proteksi.

Tingkatan Daya Listrik 3 Phase

Beberapa kapasitas yang umum digunakan pada bangunan antara lain:

Kebutuhan kapasitas pada instalasi listrik gedung harus dihitung berdasarkan total beban dan faktor cadangan pengembangan di masa depan.

Persiapan Sebelum Instalasi Dilakukan

Analisis Beban Listrik

Tahap pertama dalam instalasi listrik gedung adalah menghitung seluruh kebutuhan daya bangunan, termasuk penerangan, pendingin ruangan, peralatan kantor, mesin produksi, dan sistem keamanan.

Gambar Kerja dan Shop Drawing

Dokumen gambar kerja menjadi acuan utama dalam pelaksanaan instalasi listrik gedung. Gambar ini mencakup jalur kabel, posisi panel, sistem grounding, dan lokasi perangkat proteksi.

Perhitungan Kapasitas Panel

Kapasitas panel harus dirancang berdasarkan total kebutuhan daya serta kemungkinan ekspansi di masa mendatang.

Koordinasi dengan Pengelola Gedung

Untuk bangunan bertingkat atau kawasan komersial, pekerjaan instalasi listrik gedung biasanya memerlukan persetujuan dari pengelola gedung terkait jalur kabel, ruang panel, prosedur kerja, dan standar keselamatan.

Jenis Panel yang Digunakan

Main Distribution Panel (MDP)

MDP merupakan panel utama yang menerima pasokan listrik dari gardu atau sumber listrik utama.

Sub Distribution Panel (SDP)

SDP berfungsi mendistribusikan daya dari panel utama ke area tertentu dalam bangunan.

Capacitor Bank Panel

Panel ini digunakan untuk memperbaiki faktor daya dan meningkatkan efisiensi sistem kelistrikan.

Automatic Transfer Switch (ATS)

ATS berfungsi memindahkan sumber listrik secara otomatis dari PLN ke genset saat terjadi pemadaman.

Automatic Main Failure (AMF)

AMF mengontrol proses start dan stop genset secara otomatis ketika sumber utama mengalami gangguan.

Pemilihan panel yang tepat sangat menentukan keandalan instalasi listrik gedung dalam jangka panjang.

Jenis Kabel yang Umum Digunakan

Kabel NYA

Digunakan untuk instalasi dalam pipa conduit atau jalur terlindungi.

Kabel NYM

Memiliki lapisan isolasi lebih baik dan banyak digunakan pada bangunan komersial.

Kabel NYY

Dirancang untuk penggunaan luar ruangan dan area yang membutuhkan perlindungan ekstra.

Kabel XLPE

Digunakan pada instalasi listrik gedung dengan kapasitas daya besar karena memiliki ketahanan panas yang lebih tinggi.

Kabel Fire Resistant

Diterapkan pada jalur darurat seperti sistem alarm kebakaran, pompa hydrant, dan pencahayaan evakuasi.

Perangkat Proteksi pada Panel Listrik

MCB (Miniature Circuit Breaker)

Berfungsi memutus arus saat terjadi beban berlebih atau korsleting.

MCCB (Molded Case Circuit Breaker)

Digunakan untuk kapasitas arus yang lebih besar dibandingkan MCB.

RCCB (Residual Current Circuit Breaker)

Melindungi pengguna dari kebocoran arus listrik yang dapat menyebabkan sengatan listrik.

ELCB (Earth Leakage Circuit Breaker)

Mendeteksi arus bocor menuju tanah dan memutus aliran listrik secara otomatis.

SPD (Surge Protection Device)

Melindungi instalasi listrik gedung dari lonjakan tegangan akibat petir atau gangguan jaringan.

ACB (Air Circuit Breaker)

Umumnya digunakan pada panel utama dengan kapasitas arus besar.

Sensor yang Umum Digunakan

Motion Sensor

Menghidupkan dan mematikan lampu secara otomatis berdasarkan pergerakan.

Occupancy Sensor

Mendeteksi keberadaan orang dalam ruangan.

Smoke Detector

Terintegrasi dengan sistem alarm kebakaran.

Heat Detector

Mendeteksi peningkatan suhu yang tidak normal.

Current Monitoring Sensor

Memantau konsumsi daya pada sistem instalasi listrik gedung.

Smart Energy Meter

Digunakan untuk monitoring energi secara real-time melalui sistem Building Management System (BMS).

Sistem Grounding pada Gedung

Grounding merupakan bagian wajib dalam instalasi listrik gedung. Sistem ini berfungsi menyalurkan arus gangguan ke tanah sehingga mengurangi risiko sengatan listrik dan kerusakan peralatan.

Beberapa jenis grounding yang umum digunakan antara lain:

• Ground rod.
• Grounding grid.
• Copper grounding system.
• Chemical grounding.

Nilai tahanan grounding umumnya direkomendasikan di bawah 5 Ohm, sementara fasilitas kritis seperti data center dan rumah sakit sering menargetkan nilai di bawah 1 Ohm.

Alat Safety yang Wajib Digunakan

Personal Protective Equipment (PPE)

Teknisi yang mengerjakan instalasi listrik gedung wajib menggunakan:

• Helm safety.
• Sarung tangan listrik berinsulasi.
• Sepatu safety dielectric.
• Face shield.
• Safety glasses.
• Rompi reflektif.

Peralatan Pengujian

• Digital multimeter.
• Clamp meter.
• Insulation tester.
• Earth tester.
• Voltage detector.

Peralatan Darurat

• APAR CO₂.
• Emergency lamp.
• Kotak P3K.
• Rambu keselamatan listrik.

Tahapan Setelah Instalasi Selesai

Pengujian Sistem

Seluruh rangkaian harus diuji untuk memastikan tidak ada kebocoran arus maupun kesalahan instalasi.

Commissioning

Proses commissioning dilakukan untuk memastikan seluruh sistem bekerja sesuai desain.

Dokumentasi As-Built Drawing

Dokumen ini menjadi referensi pemeliharaan dan pengembangan instalasi listrik gedung di masa mendatang.

Pemeliharaan Berkala

Pemeriksaan panel, kabel, grounding, dan perangkat proteksi perlu dilakukan secara rutin agar sistem tetap aman dan andal.

Kesimpulan

Instalasi listrik gedung merupakan sistem yang kompleks dan memerlukan perencanaan matang mulai dari perhitungan beban, pemilihan panel, jenis kabel, perangkat proteksi, sensor, hingga sistem grounding. Penggunaan listrik 3 phase menjadi standar pada sebagian besar gedung karena mampu mendukung kebutuhan daya besar dengan distribusi yang lebih stabil dan efisien.

Agar instalasi listrik gedung memenuhi standar keselamatan dan keandalan, seluruh pekerjaan harus dilakukan oleh kontraktor listrik yang berpengalaman, memahami standar PUIL, serta mampu melaksanakan pengujian dan commissioning secara profesional. Dengan sistem yang dirancang dan dipasang dengan benar, bangunan akan memiliki jaringan listrik yang aman, efisien, dan siap mendukung operasional dalam jangka panjang.
