Ketebalan Plat Lantai

Cara Menentukan Ketebalan Plat Lantai

Investigasi Engineering Berdasarkan SNI 2847 dan ACI 318. Ketika seseorang merencanakan pembangunan rumah bertingkat, ruko, maupun bangunan komersial, salah satu pertanyaan yang paling sering muncul adalah berapa ketebalan plat lantai yang seharusnya digunakan. Sebagian besar pemilik bangunan memiliki asumsi sederhana bahwa semakin tebal plat lantai, maka bangunan akan semakin aman. Secara intuitif, asumsi tersebut memang terdengar logis. Jika plat lantai dengan ketebalan 12 cm dianggap aman, maka plat lantai 15 cm tentu terlihat lebih aman, dan plat lantai 20 cm tampak menjadi pilihan terbaik.

Namun, engineer struktur profesional memandang persoalan plat lantai dari sudut pandang yang berbeda. Dalam engineering struktur, peningkatan ketebalan plat lantai tidak hanya meningkatkan kekuatan dan kekakuan struktur, tetapi juga meningkatkan berat sendiri bangunan. Peningkatan berat tersebut kemudian mempengaruhi dimensi balok, dimensi kolom, ukuran pondasi, hingga besarnya gaya gempa yang harus dipikul oleh sistem struktur secara keseluruhan. Pada kondisi tertentu, penggunaan plat lantai yang terlalu tebal justru menghasilkan desain yang tidak efisien.

Sebaliknya, penggunaan plat lantai yang terlalu tipis dapat menyebabkan lendutan berlebihan, retak pada elemen non-struktural, penurunan kenyamanan pengguna, hingga kegagalan fungsi bangunan. Oleh karena itu, tujuan engineering bukan mencari plat lantai yang paling tebal maupun paling tipis, melainkan menentukan ketebalan plat lantai yang paling tepat berdasarkan kondisi bangunan yang sebenarnya.

Dalam engineering modern, keputusan mengenai ketebalan plat lantai tidak boleh didasarkan pada kebiasaan lapangan semata. Seluruh keputusan harus didukung oleh perhitungan struktur, evaluasi lendutan, validasi terhadap regulasi, serta analisis efisiensi sistem bangunan secara keseluruhan.

Observasi Engineering

Sebagian besar pemilik bangunan memiliki tiga asumsi utama:

• semakin tebal plat lantai semakin aman;
• semakin banyak tulangan semakin baik;
• semakin besar biaya konstruksi semakin berkualitas.

Dalam engineering struktur modern, ketiga asumsi tersebut tidak selalu benar.

Jika plat lantai dengan ketebalan 20 cm lebih kuat dibandingkan plat lantai dengan ketebalan 15 cm, mengapa sebagian besar bangunan bertingkat rendah justru menggunakan plat lantai dengan ketebalan sekitar 12 cm hingga 17 cm?

Pertanyaan tersebut menjadi dasar investigasi engineering pada artikel ini.

Under Design

Under Design adalah kondisi dimana kapasitas struktur berada di bawah kebutuhan aktual sehingga berpotensi menghasilkan lendutan, retak, atau bahkan kegagalan struktur.

Over Design

Over Design adalah kondisi dimana kapasitas struktur jauh melebihi kebutuhan aktual sehingga menghasilkan pemborosan material, peningkatan berat bangunan, dan penurunan efisiensi struktur.

Optimum Design

Optimum Design adalah kondisi dimana keamanan, kekakuan, biaya konstruksi, efisiensi material, dan risiko struktur berada pada titik keseimbangan terbaik.

Menentukan Kondisi Investigasi

Untuk menjaga konsistensi investigasi, seluruh analisis dilakukan pada satu kondisi bangunan yang sama.

Kondisi tersebut dipilih karena mewakili sebagian besar penggunaan plat lantai pada rumah bertingkat, ruko, dan bangunan komersial ringan di Indonesia.

Variabel Investigasi Plat Lantai

Seluruh kandidat ketebalan plat lantai ditetapkan sejak awal dan tidak berubah selama investigasi.

Hipotesis Awal Engineer

Sebelum dilakukan perhitungan, engineer biasanya membangun hipotesis berdasarkan pengalaman lapangan dan observasi proyek.

Namun dalam engineering profesional, hipotesis bukanlah keputusan akhir. Seluruh dugaan harus dibuktikan menggunakan perhitungan struktur, evaluasi lendutan, pemeriksaan persyaratan SNI, dan analisis efisiensi.

Menentukan Ketebalan Minimum Plat Lantai Berdasarkan SNI

Dalam praktik engineering, pemeriksaan pertama yang dilakukan bukanlah menghitung tulangan, melainkan menentukan apakah ketebalan plat lantai telah memenuhi persyaratan minimum terhadap lendutan.

Untuk investigasi awal, digunakan pendekatan empiris yang diadopsi oleh SNI 2847 dan ACI 318.

Formula

Cara Membaca Rumus

Rumus tersebut dibaca sebagai:

“Ketebalan minimum plat lantai sama dengan bentang efektif dibagi tiga puluh enam.”

Penjelasan Variabel

Mengapa Rumus Ini Digunakan

Engineer menggunakan rumus ini sebagai pemeriksaan awal untuk memastikan bahwa plat lantai memiliki kekakuan minimum yang cukup untuk mengendalikan lendutan.

Dasar Teori dan Regulasi

• SNI 2847:2019
• ACI 318-19
• Reinforced Concrete Design Theory

Interpretasi Engineering

Untuk bentang 6 meter:

atau:

Hasil tersebut menunjukkan bahwa plat lantai dengan ketebalan di bawah 16 cm berpotensi mengalami masalah lendutan dan memerlukan evaluasi lebih lanjut.

Menentukan Beban Total Plat Lantai

Setelah ketebalan minimum diketahui, langkah berikutnya adalah menentukan seluruh beban yang bekerja pada plat lantai.

Formula

Cara Membaca Rumus

Rumus tersebut dibaca sebagai:

“Beban total sama dengan beban mati ditambah beban hidup.”

Penjelasan Variabel

Mengapa Rumus Ini Digunakan

Rumus ini digunakan untuk menentukan seluruh beban yang harus dipikul oleh plat lantai selama masa pelayanan bangunan.

Dasar Teori dan Regulasi

• SNI 1727
• ASCE 7
• ACI 318

Interpretasi Engineering

Semakin besar beban total, maka semakin besar pula momen, lendutan, dan kebutuhan tulangan pada plat lantai.

Menghitung Kekakuan Plat Lantai

Setelah ketebalan minimum dan beban total diketahui, langkah berikutnya adalah memahami bagaimana ketebalan mempengaruhi kekakuan plat lantai. Dalam engineering struktur, kegagalan plat lantai pada bangunan bertingkat rendah lebih sering disebabkan oleh lendutan berlebihan dibandingkan keruntuhan beton itu sendiri. Oleh karena itu, engineer selalu mengevaluasi kekakuan plat lantai sebelum menentukan jumlah tulangan.

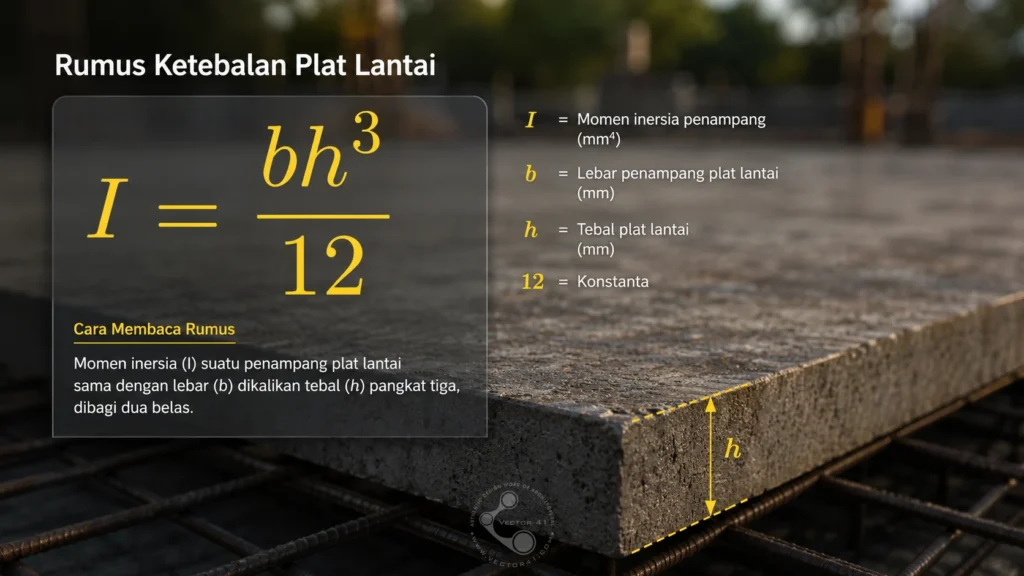

Salah satu parameter terpenting yang menentukan kekakuan plat lantai adalah momen inersia penampang. Menariknya, peningkatan kekakuan tidak berlangsung secara linear terhadap ketebalan plat lantai, melainkan mengikuti pangkat tiga. Inilah alasan mengapa peningkatan ketebalan beberapa sentimeter saja dapat menghasilkan perubahan perilaku struktur yang sangat signifikan.

Formula

Cara Membaca Rumus

Rumus tersebut dibaca sebagai:

“Momen inersia sama dengan lebar penampang dikalikan ketebalan pangkat tiga, kemudian dibagi dua belas.”

Penjelasan Variabel

Mengapa Rumus Ini Digunakan

Engineer menggunakan rumus ini untuk menentukan tingkat kekakuan lentur pada plat lantai.

Dasar Teori dan Regulasi

• Mechanics of Materials
• Strength of Materials
• Reinforced Concrete Theory
• ACI Concrete Design

Interpretasi Engineering

Karena ketebalan berada pada pangkat tiga, maka:

• plat lantai 20 cm tidak hanya dua kali lebih kaku dibandingkan plat lantai 10 cm;
• kekakuannya dapat meningkat hingga delapan kali lipat.

Fenomena inilah yang menjadi salah satu dasar utama dalam desain plat lantai beton bertulang.

Menghitung Modulus Elastisitas Beton

Selain ketebalan, perilaku plat lantai juga dipengaruhi oleh kekakuan material beton. Semakin tinggi mutu beton yang digunakan, maka semakin besar pula kemampuan beton untuk menahan deformasi elastis.

Untuk beton normal, engineer biasanya menggunakan pendekatan yang direkomendasikan oleh SNI 2847 dan ACI 318.

Formula

Cara Membaca Rumus

Rumus tersebut dibaca sebagai:

“Modulus elastisitas beton sama dengan empat ribu tujuh ratus dikalikan akar kuadrat kuat tekan beton.”

Penjelasan Variabel

Mengapa Rumus Ini Digunakan

Rumus ini digunakan untuk memperkirakan kekakuan elastis beton yang akan mempengaruhi lendutan plat lantai.

Dasar Teori dan Regulasi

• SNI 2847:2019
• ACI 318-19
• Theory of Elasticity

Interpretasi Engineering

Untuk beton K300 dengan kuat tekan sekitar 25 MPa:

Formula

diperoleh:

Formula

Nilai ini kemudian digunakan untuk menghitung lendutan pada plat lantai.

Menghitung Lendutan Plat Lantai

Setelah kekakuan penampang dan kekakuan material diketahui, langkah berikutnya adalah menghitung lendutan yang terjadi pada plat lantai.

Perlu dipahami bahwa persamaan berikut bukanlah solusi akhir untuk analisis plat dua arah, melainkan pendekatan konservatif awal yang umum digunakan engineer untuk mengevaluasi perilaku lendutan.

Formula

Cara Membaca Rumus

Rumus tersebut dibaca sebagai:

“Lendutan maksimum sama dengan lima kali beban merata dikalikan bentang pangkat empat, kemudian dibagi tiga ratus delapan puluh empat dikalikan modulus elastisitas dan momen inersia.”

Penjelasan Variabel

Mengapa Rumus Ini Digunakan

Engineer menggunakan persamaan ini sebagai alarm awal untuk mengetahui apakah plat lantai berpotensi mengalami under design atau over design.

Dasar Teori dan Regulasi

• Euler-Bernoulli Beam Theory
• Elastic Plate Theory
• ACI 318
• SNI 2847

Interpretasi Engineering

Persamaan tersebut menunjukkan bahwa bentang memiliki pengaruh yang sangat besar terhadap perilaku plat lantai karena berada pada pangkat empat.

Artinya:

• jika bentang bertambah dua kali;
• maka lendutan dapat meningkat hingga enam belas kali lipat.

Inilah alasan mengapa engineer sering kali lebih memperhatikan bentang dibandingkan mutu beton.

Menentukan Batas Lendutan Plat Lantai

Setelah lendutan aktual diketahui, langkah berikutnya adalah membandingkan hasil tersebut dengan batas lendutan yang diizinkan oleh regulasi.

Untuk bangunan umum, SNI dan ACI menggunakan pendekatan batas pelayanan berikut.

Formula

Cara Membaca Rumus

Rumus tersebut dibaca sebagai:

“Lendutan yang diizinkan sama dengan panjang bentang dibagi tiga ratus enam puluh.”

Penjelasan Variabel

Mengapa Rumus Ini Digunakan

Rumus ini digunakan untuk memastikan bahwa plat lantai tetap nyaman digunakan dan tidak menyebabkan kerusakan pada elemen non-struktural.

Dasar Teori dan Regulasi

• SNI 2847:2019
• ACI 318-19
• Serviceability Theory

Interpretasi Engineering

Untuk bentang 6 meter:

Formula

Artinya, seluruh plat lantai yang menghasilkan lendutan lebih besar dari 16,67 mm dianggap tidak memenuhi persyaratan pelayanan.

Investigasi Awal Plat Lantai

Berdasarkan teori, pengalaman lapangan, dan pemeriksaan awal terhadap ketebalan minimum SNI, muncul dugaan awal sebagai berikut:

Namun seluruh dugaan tersebut masih berupa hipotesis. Untuk menentukan ketebalan plat lantai yang paling tepat, setiap sampel harus dibuktikan melalui investigasi engineering, simulasi, dan evaluasi efisiensi struktur.

Investigasi Sample Ketebalan Plat Lantai

Sampai tahap ini, seluruh kesimpulan mengenai ketebalan plat lantai masih berupa hipotesis. Engineer profesional memahami bahwa pengalaman lapangan, intuisi, dan kebiasaan konstruksi sangat membantu dalam membangun dugaan awal, tetapi keputusan engineering tidak boleh berhenti pada dugaan. Setiap dugaan harus dibuktikan melalui perhitungan, simulasi, dan evaluasi pada kondisi investigasi yang sama.

Pada investigasi ini, seluruh sampel plat lantai akan diuji menggunakan kondisi bangunan yang telah ditetapkan sebelumnya, yaitu bangunan bertingkat rendah dengan bentang antar kolom 6 meter, mutu beton K300, beban total 7,5 kN/m², dan sistem plat dua arah. Tujuan investigasi bukan mencari plat lantai yang paling kuat, melainkan menentukan plat lantai yang menghasilkan keseimbangan terbaik antara keamanan, kekakuan, berat struktur, dan efisiensi konstruksi.

Sample A — Plat Lantai 10 cm

Hipotesis Awal

Berdasarkan pengalaman lapangan dan pemeriksaan ketebalan minimum SNI, plat lantai dengan ketebalan 10 cm diperkirakan mengalami kondisi under design.

Perhitungan Lendutan

Menggunakan pendekatan elastis awal diperoleh:

Cara Membaca Rumus

“Lendutan aktual plat lantai 10 cm diperkirakan sebesar tiga puluh satu milimeter.”

Evaluasi

Interpretasi Engineering

Lendutan yang terjadi hampir dua kali lipat dari batas yang diizinkan. Hal ini menunjukkan bahwa plat lantai dengan ketebalan 10 cm tidak memiliki kekakuan yang cukup untuk bentang 6 meter.

Kesimpulan awal mengenai kondisi under design terbukti.

Sample B — Plat Lantai 12 cm

Hipotesis Awal

Plat lantai dengan ketebalan 12 cm diperkirakan berada pada kondisi borderline.

Perhitungan Lendutan

Diperoleh estimasi lendutan:

Cara Membaca Rumus

“Lendutan aktual plat lantai 12 cm diperkirakan sebesar delapan belas milimeter.”

Evaluasi

Interpretasi Engineering

Meskipun terjadi peningkatan performa dibandingkan plat lantai 10 cm, lendutan masih berada di sekitar batas pelayanan. Dalam praktik engineering profesional, kondisi seperti ini biasanya memerlukan evaluasi tambahan terhadap tulangan, creep, dan beban jangka panjang.

Sample C — Plat Lantai 15 cm

Hipotesis Awal

Plat lantai dengan ketebalan 15 cm diperkirakan mulai memasuki rentang desain yang efisien.

Perhitungan Lendutan

Diperoleh estimasi lendutan:

Cara Membaca Rumus

“Lendutan aktual plat lantai 15 cm diperkirakan sebesar sebelas milimeter.”

Evaluasi

Interpretasi Engineering

Pada ketebalan ini, plat lantai mulai menghasilkan margin keamanan yang cukup baik tanpa menghasilkan peningkatan berat struktur yang berlebihan.

Dalam praktik lapangan, ketebalan 15 cm merupakan salah satu ukuran yang paling sering digunakan untuk bentang menengah.

Sample D — Plat Lantai 17 cm

Hipotesis Awal

Plat lantai dengan ketebalan 17 cm diperkirakan menjadi kandidat optimum.

Perhitungan Lendutan

Diperoleh estimasi lendutan:

Cara Membaca Rumus

“Lendutan aktual plat lantai 17 cm diperkirakan sebesar tujuh koma delapan milimeter.”

Evaluasi

Interpretasi Engineering

Plat lantai dengan ketebalan 17 cm menghasilkan kekakuan yang tinggi, lendutan yang kecil, serta peningkatan berat struktur yang masih dapat diterima.

Secara engineering, kondisi ini mulai mendekati konsep optimum design.

Sample E — Plat Lantai 20 cm

Hipotesis Awal

Plat lantai dengan ketebalan 20 cm diperkirakan mengalami kondisi over design.

Perhitungan Lendutan

Diperoleh estimasi lendutan:

Cara Membaca Rumus

“Lendutan aktual plat lantai 20 cm diperkirakan sebesar empat koma delapan milimeter.”

Evaluasi

Interpretasi Engineering

Secara struktural, plat lantai 20 cm menghasilkan performa terbaik. Namun performa tersebut diperoleh dengan konsekuensi peningkatan berat sendiri, peningkatan dimensi struktur pendukung, serta peningkatan biaya konstruksi.

Dalam engineering modern, performa tertinggi tidak selalu identik dengan solusi terbaik.

Rekapitulasi Investigasi Plat Lantai

Hasil investigasi menunjukkan bahwa peningkatan ketebalan plat lantai memang menghasilkan penurunan lendutan yang signifikan. Namun demikian, pertanyaan engineering yang sebenarnya belum terjawab.

Apakah plat lantai 17 cm benar-benar merupakan solusi optimal, ataukah terdapat titik dimana peningkatan kekakuan mulai tidak lagi sebanding dengan peningkatan berat dan biaya konstruksi?

Menganalisis Kekakuan Relatif Plat Lantai

Setelah seluruh sampel plat lantai diuji terhadap lendutan, langkah berikutnya adalah mengevaluasi bagaimana perubahan ketebalan mempengaruhi kekakuan struktur. Dalam engineering struktur, peningkatan ketebalan plat lantai tidak menghasilkan peningkatan kekakuan secara linear. Sebaliknya, kekakuan meningkat mengikuti pangkat tiga terhadap ketebalan.

Fenomena ini menjelaskan mengapa penambahan ketebalan beberapa sentimeter saja dapat menghasilkan perubahan perilaku struktur yang sangat besar.

Formula

Cara Membaca Rumus

Rumus tersebut dibaca sebagai:

“Kekakuan relatif sama dengan perbandingan ketebalan terhadap ketebalan referensi, kemudian dipangkatkan tiga.”

Penjelasan Variabel

Mengapa Rumus Ini Digunakan

Engineer menggunakan persamaan ini untuk membandingkan perubahan kekakuan relatif antar variasi ketebalan plat lantai.

Dasar Teori dan Regulasi

• Mechanics of Materials
• Elastic Beam Theory
• Reinforced Concrete Theory

Interpretasi Engineering

Jika plat lantai 10 cm dijadikan sebagai referensi, maka peningkatan kekakuan relatif dapat dihitung sebagai berikut.

Hasil tersebut menunjukkan bahwa plat lantai 20 cm memang menghasilkan kekakuan paling tinggi. Namun, peningkatan kekakuan yang sangat besar belum tentu menghasilkan peningkatan efisiensi yang sebanding.

Menganalisis Berat Relatif Plat Lantai

Selain meningkatkan kekakuan, penambahan ketebalan plat lantai juga meningkatkan berat struktur. Dalam engineering gedung bertingkat, peningkatan berat memiliki dampak langsung terhadap dimensi balok, kolom, pondasi, dan beban gempa.

Karena material beton memiliki massa jenis yang relatif konstan, maka berat plat lantai meningkat secara proporsional terhadap ketebalan.

Formula

Cara Membaca Rumus

Rumus tersebut dibaca sebagai:

“Berat relatif sama dengan ketebalan aktual dibagi ketebalan referensi.”

Penjelasan Variabel

Mengapa Rumus Ini Digunakan

Rumus ini digunakan untuk mengevaluasi dampak penambahan ketebalan plat lantai terhadap berat struktur.

Dasar Teori dan Regulasi

• Structural Engineering
• Reinforced Concrete Design
• Building Weight Analysis

Interpretasi Engineering

Dengan menggunakan plat lantai 10 cm sebagai referensi, diperoleh:

Data tersebut menunjukkan bahwa peningkatan ketebalan plat lantai menghasilkan peningkatan berat yang hampir linear.

Menganalisis Efisiensi Engineering Plat Lantai

Setelah kekakuan dan berat dievaluasi, engineer biasanya melakukan analisis efisiensi untuk mengetahui apakah peningkatan performa masih sebanding dengan konsekuensi struktural yang ditimbulkan.

Perlu dipahami bahwa indeks berikut bukan merupakan rumus standar SNI maupun ACI, melainkan indeks evaluasi engineering untuk membandingkan alternatif desain.

Formula

Cara Membaca Rumus

Rumus tersebut dibaca sebagai:

“Efisiensi engineering sama dengan kekakuan relatif dibagi berat relatif.”

Penjelasan Variabel

Mengapa Rumus Ini Digunakan

Engineer menggunakan indeks ini untuk mengetahui seberapa besar peningkatan kekakuan yang diperoleh dibandingkan peningkatan berat struktur.

Dasar Teori

• Engineering Optimization
• Structural Efficiency Analysis
• Comparative Design Method

Interpretasi Engineering

Berdasarkan hasil investigasi, diperoleh:

Sekilas, hasil tersebut menunjukkan bahwa plat lantai 20 cm memiliki efisiensi tertinggi. Namun dalam engineering struktur, efisiensi tidak hanya ditentukan oleh hubungan kekakuan dan berat.

Fenomena Diminishing Return pada Plat Lantai

Dalam engineering modern, terdapat fenomena yang dikenal sebagai Diminishing Return, yaitu kondisi dimana peningkatan kapasitas struktur mulai menghasilkan manfaat yang semakin kecil dibandingkan biaya dan konsekuensi yang harus dibayar.

Pada kasus plat lantai, peningkatan ketebalan dari 10 cm menjadi 15 cm menghasilkan perbaikan performa yang sangat signifikan. Namun peningkatan dari 17 cm menjadi 20 cm hanya menghasilkan pengurangan lendutan sebesar beberapa milimeter, sementara berat struktur meningkat cukup besar.

Fenomena tersebut dapat dirangkum sebagai berikut.

Data tersebut menunjukkan bahwa peningkatan ketebalan plat lantai setelah 17 cm mulai mengalami penurunan efisiensi praktis.

Putusan Engineering

Berdasarkan hasil investigasi lendutan, analisis kekakuan, evaluasi berat struktur, dan analisis efisiensi engineering, diperoleh satu kandidat yang paling mendekati kondisi optimum.

Plat lantai dengan ketebalan 17 cm.

Ketebalan tersebut dipilih karena menghasilkan:

• lendutan jauh di bawah batas izin;
• kekakuan yang tinggi;
• peningkatan berat yang masih dapat diterima;
• fleksibilitas terhadap perubahan beban;
• efisiensi konstruksi yang baik.

Namun dalam engineering profesional, sebuah solusi belum dapat dinyatakan optimal sebelum dibandingkan dengan alternatif sistem struktur lainnya.

Apakah Ada Solusi yang Lebih Baik daripada Plat Lantai 17 cm?

Menentukan plat lantai 17 cm sebagai kandidat optimum bukan berarti proses engineering berhenti pada titik tersebut. Justru dalam praktik profesional, ketika sebuah solusi telah mendekati kondisi optimum, engineer biasanya akan mengajukan pertanyaan lanjutan yang lebih penting.

Apakah terdapat metode lain yang mampu menghasilkan performa yang sama atau bahkan lebih baik dengan berat struktur, biaya konstruksi, dan efisiensi yang lebih menguntungkan?

Prinsip tersebut dikenal dalam engineering sebagai optimization strategy. Tujuannya bukan mencari struktur yang paling kuat, tetapi mencari sistem struktur yang menghasilkan nilai terbaik untuk seluruh bangunan.

Oleh karena itu, meskipun investigasi menunjukkan bahwa plat lantai 17 cm merupakan kandidat optimum untuk sistem konvensional, masih terdapat beberapa alternatif yang layak untuk dibandingkan.

Alternatif Pertama: Menggunakan Mutu Beton yang Lebih Tinggi

Salah satu pendekatan yang paling sering digunakan engineer adalah mengurangi ketebalan plat lantai tetapi meningkatkan mutu beton.

Sebagai contoh:

Dengan meningkatkan mutu beton, engineer dapat memperoleh peningkatan kekakuan material tanpa harus meningkatkan berat struktur secara signifikan.

Namun pendekatan ini memiliki beberapa konsekuensi:

• biaya material meningkat;
• kontrol kualitas harus lebih ketat;
• pelaksanaan pengecoran menjadi lebih sensitif;
• risiko kegagalan mutu lapangan menjadi lebih besar.

Alternatif Kedua: Pendekatan Konservatif

Apabila prioritas utama adalah keamanan dan fleksibilitas terhadap perubahan fungsi bangunan di masa depan, engineer dapat menggunakan pendekatan konservatif.

Sebagai contoh:

• plat lantai 20 cm;
• beton K300;
• tulangan tambahan;
• faktor keamanan lebih besar.

Keuntungan pendekatan ini adalah tersedianya cadangan kapasitas yang lebih tinggi.

Namun konsekuensinya adalah:

• peningkatan berat struktur;
• peningkatan dimensi balok;
• peningkatan dimensi kolom;
• peningkatan ukuran pondasi;
• peningkatan beban gempa;
• peningkatan biaya konstruksi.

Dalam praktik engineering modern, pendekatan seperti ini biasanya digunakan pada bangunan yang memiliki ketidakpastian beban tinggi.

Alternatif Ketiga: Menggunakan Sistem Struktur yang Lebih Efisien

Engineer modern sering kali tidak langsung menambah ketebalan plat lantai. Sebaliknya, mereka mengubah sistem struktur yang digunakan.

Beberapa sistem yang umum digunakan antara lain:

Pendekatan ini memungkinkan engineer memperoleh peningkatan performa tanpa harus meningkatkan berat bangunan secara signifikan.

Waffle Slab

Waffle slab merupakan salah satu sistem yang paling efisien untuk bentang menengah hingga panjang.

Keunggulan waffle slab antara lain:

• berat struktur lebih rendah;
• kekakuan lebih tinggi;
• penggunaan beton lebih efisien;
• lendutan lebih kecil;
• bentang dapat diperbesar.

Namun sistem ini memiliki beberapa kelemahan:

• bekisting lebih kompleks;
• biaya pelaksanaan meningkat;
• membutuhkan tenaga kerja yang lebih berpengalaman.

Post-Tension Slab

Pada bangunan modern, sistem post-tension sering digunakan untuk menggantikan plat lantai konvensional.

Keuntungan utama sistem ini adalah:

• ketebalan plat lantai dapat diperkecil;
• lendutan dapat dikontrol dengan sangat baik;
• bentang panjang dapat dicapai;
• kebutuhan balok dapat dikurangi;
• fleksibilitas ruang meningkat.

Namun sistem post-tension memiliki keterbatasan:

• biaya awal lebih tinggi;
• memerlukan kontraktor spesialis;
• pelaksanaan lebih kompleks;
• kontrol kualitas sangat ketat.

Perbandingan Solusi Plat Lantai

Jika seluruh alternatif dibandingkan, maka diperoleh gambaran sebagai berikut.

Hasil perbandingan tersebut menunjukkan bahwa tidak terdapat satu solusi yang selalu lebih baik untuk seluruh kondisi bangunan.

Sebaliknya, setiap solusi memiliki kondisi optimalnya masing-masing.

Rekomendasi Profesional

Berdasarkan seluruh investigasi, perhitungan, evaluasi lendutan, analisis kekakuan, dan studi efisiensi, engineer biasanya memberikan rekomendasi sebagai berikut:

• gunakan plat lantai 17 cm untuk sistem konvensional dengan bentang sekitar 6 meter;
• gunakan plat lantai 15 cm dengan mutu beton yang lebih tinggi apabila prioritas utama adalah pengurangan berat struktur;
• gunakan waffle slab apabila diperlukan kombinasi antara kekakuan dan efisiensi;
• gunakan post-tension slab apabila bentang besar dan fleksibilitas ruang menjadi prioritas utama.

Menariknya, hasil investigasi ini menunjukkan satu prinsip yang sangat penting dalam engineering struktur.

Solusi terbaik tidak selalu berasal dari penggunaan material yang lebih banyak.

Sebaliknya, solusi terbaik sering kali berasal dari pemilihan sistem struktur yang lebih tepat.

Kesimpulan Engineering

Berdasarkan investigasi terhadap berbagai variasi plat lantai pada bangunan bertingkat rendah dengan bentang 6 meter, dapat disimpulkan bahwa:

• plat lantai 10 cm termasuk kategori under design;
• plat lantai 12 cm berada pada kondisi borderline;
• plat lantai 15 cm merupakan solusi yang efisien;
• plat lantai 17 cm merupakan kandidat optimum untuk sistem konvensional;
• plat lantai 20 cm termasuk kategori over design.

Namun, dalam engineering modern, solusi optimum bukan berarti solusi yang paling kuat.

Solusi optimum adalah solusi yang menghasilkan keseimbangan terbaik antara:

• keamanan;
• kekakuan;
• berat struktur;
• biaya konstruksi;
• efisiensi material;
• fleksibilitas penggunaan.

Dengan demikian, untuk bangunan bertingkat rendah dengan bentang sekitar 6 meter, plat lantai 17 cm dapat dianggap sebagai solusi yang paling mendekati kondisi optimum untuk sistem beton bertulang konvensional berdasarkan pendekatan engineering, evaluasi lendutan, dan praktik konstruksi modern.

Validasi terhadap SNI, ACI, dan Praktik Lapangan

Dalam engineering profesional, sebuah solusi belum dapat dinyatakan layak hanya berdasarkan hasil perhitungan internal. Seluruh hasil investigasi harus divalidasi terhadap regulasi, teori struktur, serta praktik konstruksi yang telah digunakan selama bertahun-tahun.

Oleh karena itu, hasil investigasi plat lantai pada artikel ini dibandingkan dengan tiga sumber validasi utama:

• regulasi nasional;
• regulasi internasional;
• praktik konstruksi lapangan.

Validasi terhadap SNI 2847:2019

SNI 2847 merupakan standar utama yang digunakan untuk desain struktur beton bertulang di Indonesia. Salah satu pemeriksaan awal yang direkomendasikan adalah evaluasi ketebalan minimum untuk mengontrol lendutan.

Formula

Cara Membaca Rumus

Rumus tersebut dibaca sebagai:

“Ketebalan minimum sama dengan bentang efektif dibagi tiga puluh enam.”

Penjelasan Variabel

Interpretasi Engineering

Untuk bentang 6 meter:

Formula

atau:

Formula

Hasil tersebut menunjukkan bahwa rekomendasi investigasi pada plat lantai 17 cm konsisten dengan persyaratan minimum lendutan yang direkomendasikan oleh SNI.

Validasi terhadap ACI 318

ACI 318 merupakan salah satu standar beton bertulang yang paling banyak digunakan di dunia dan menjadi dasar penyusunan berbagai regulasi beton modern.

Dalam ACI, pemeriksaan utama terhadap plat lantai meliputi:

• kapasitas lentur;
• kapasitas geser;
• kontrol lendutan;
• serviceability;
• ketahanan jangka panjang.

Untuk kontrol lendutan, ACI juga menggunakan pendekatan yang sangat mirip dengan SNI.

Hal ini menunjukkan bahwa hasil investigasi plat lantai 17 cm tidak hanya sesuai dengan regulasi nasional, tetapi juga konsisten dengan pendekatan internasional.

Validasi terhadap Teori Mekanika Struktur

Dari sudut pandang teori struktur, hasil investigasi juga menunjukkan kesesuaian dengan beberapa prinsip dasar engineering.

Prinsip pertama

Semakin besar bentang, maka lendutan meningkat mengikuti pangkat empat.

Formula

Cara Membaca Rumus

“Lendutan berbanding lurus dengan bentang pangkat empat.”

Interpretasi Engineering

Jika bentang meningkat dua kali lipat, maka lendutan teoritis dapat meningkat hingga enam belas kali lipat.

Prinsip kedua

Semakin besar ketebalan plat lantai, maka kekakuan meningkat mengikuti pangkat tiga.

Formula

Cara Membaca Rumus

“Kekakuan berbanding lurus dengan ketebalan pangkat tiga.”

Interpretasi Engineering

Peningkatan ketebalan kecil pada plat lantai dapat menghasilkan peningkatan kekakuan yang sangat besar.

Prinsip ketiga

Semakin besar ketebalan plat lantai, maka berat struktur meningkat secara linear.

Formula

Cara Membaca Rumus

“Berat struktur berbanding lurus dengan ketebalan.”

Interpretasi Engineering

Penambahan ketebalan plat lantai akan langsung meningkatkan beban mati struktur.

Ketiga prinsip tersebut sepenuhnya mendukung hasil investigasi yang telah dilakukan.

Validasi terhadap Praktik Lapangan

Jika dibandingkan dengan praktik konstruksi gedung bertingkat rendah di Indonesia, diperoleh pola penggunaan plat lantai sebagai berikut.

Data tersebut menunjukkan bahwa penggunaan plat lantai pada rentang 15 cm hingga 17 cm memang merupakan praktik yang paling umum digunakan pada bangunan bertingkat rendah dengan bentang sekitar 6 meter.

Hal ini memperkuat hasil investigasi bahwa plat lantai 17 cm bukan hanya optimal secara teoritis, tetapi juga konsisten dengan pengalaman konstruksi lapangan.

Validasi terhadap Efisiensi Struktur

Dalam engineering modern, solusi terbaik bukanlah solusi yang menghasilkan kekakuan terbesar, melainkan solusi yang menghasilkan keseimbangan terbaik antara performa dan sumber daya.

Hasil investigasi menunjukkan:

Fenomena tersebut menunjukkan adanya kondisi yang dikenal dalam engineering sebagai Diminishing Return, yaitu kondisi dimana peningkatan kapasitas struktur tidak lagi menghasilkan peningkatan manfaat yang sebanding.

Putusan Profesional Engineering

Berdasarkan:

• evaluasi SNI 2847;
• validasi terhadap ACI 318;
• teori mekanika struktur;
• analisis lendutan;
• evaluasi kekakuan;
• evaluasi berat struktur;
• analisis efisiensi;
• praktik konstruksi lapangan;

maka dapat disimpulkan bahwa untuk bangunan bertingkat rendah dengan bentang sekitar 6 meter:

plat lantai dengan ketebalan 17 cm merupakan kandidat yang paling mendekati kondisi optimum untuk sistem beton bertulang konvensional.

Namun demikian, keputusan akhir mengenai plat lantai tetap harus mempertimbangkan:

• fungsi bangunan;
• beban aktual;
• mutu material;
• sistem struktur;
• kondisi tanah;
• kebutuhan arsitektural;
• faktor ekonomi proyek.

Karena dalam engineering profesional, pertanyaan yang paling tepat bukanlah:

“Berapa plat lantai yang paling kuat?”

Melainkan:

“Plat lantai mana yang menghasilkan performa terbaik untuk kondisi bangunan yang saya miliki?”

FAQ Plat Lantai

Apakah plat lantai 10 cm aman untuk bentang 6 meter?

Berdasarkan investigasi engineering, plat lantai dengan ketebalan 10 cm tidak direkomendasikan untuk bentang sekitar 6 meter karena menghasilkan lendutan yang melebihi batas pelayanan yang diizinkan. Pada kondisi tertentu, plat lantai 10 cm masih dapat digunakan apabila bentang diperkecil atau sistem struktur dimodifikasi.

Apakah plat lantai 12 cm masih layak digunakan?

Plat lantai 12 cm berada pada kondisi borderline untuk bentang sekitar 6 meter. Dalam praktik engineering, penggunaan plat lantai 12 cm biasanya memerlukan evaluasi tambahan terhadap lendutan jangka panjang, tulangan, serta kondisi pembebanan aktual.

Mengapa plat lantai 15 cm sangat sering digunakan?

Plat lantai 15 cm merupakan salah satu ketebalan yang paling populer karena menghasilkan keseimbangan yang baik antara keamanan, berat struktur, biaya konstruksi, dan kemudahan pelaksanaan.

Mengapa plat lantai 17 cm dianggap optimal?

Pada investigasi ini, plat lantai 17 cm menghasilkan kombinasi terbaik antara kekakuan, lendutan, berat struktur, dan efisiensi konstruksi. Oleh karena itu, plat lantai 17 cm menjadi kandidat optimum untuk bentang sekitar 6 meter pada sistem beton bertulang konvensional.

Apakah plat lantai 20 cm terlalu tebal?

Secara struktural, plat lantai 20 cm sangat aman. Namun dari sudut pandang engineering ekonomi, penggunaan plat lantai 20 cm sering kali menghasilkan peningkatan berat dan biaya yang tidak lagi sebanding dengan peningkatan performa yang diperoleh.

Apakah semakin tebal plat lantai selalu semakin baik?

Tidak. Semakin tebal plat lantai memang meningkatkan kekakuan dan kapasitas struktur, tetapi juga meningkatkan berat bangunan, dimensi struktur pendukung, dan biaya konstruksi.

Berapa ketebalan minimum plat lantai menurut SNI?

Untuk evaluasi awal lendutan, pendekatan praktis yang umum digunakan adalah:

Artinya, ketebalan minimum plat lantai bergantung pada bentang struktur yang direncanakan.

Apakah plat lantai rumah dua lantai harus selalu 12 cm?

Tidak. Ketebalan plat lantai rumah dua lantai bergantung pada bentang kolom, beban bangunan, mutu beton, dan sistem struktur yang digunakan.

Mengapa bentang lebih berpengaruh dibandingkan mutu beton?

Karena lendutan plat lantai meningkat mengikuti pangkat empat dari bentang. Akibatnya, peningkatan bentang kecil sekalipun dapat menghasilkan peningkatan lendutan yang sangat besar.

Apakah mutu beton yang lebih tinggi dapat mengurangi ketebalan plat lantai?

Ya. Dalam kondisi tertentu, penggunaan beton dengan mutu yang lebih tinggi dapat memungkinkan pengurangan ketebalan plat lantai sambil tetap mempertahankan performa struktur.

Apakah plat lantai yang lebih tipis selalu lebih ekonomis?

Tidak selalu. Plat lantai yang terlalu tipis dapat memerlukan tulangan lebih banyak, pengawasan lebih ketat, dan risiko perbaikan yang lebih besar di masa depan.

Apa perbedaan plat lantai under design dan over design?

Under design terjadi ketika kapasitas plat lantai lebih kecil daripada kebutuhan aktual. Over design terjadi ketika kapasitas plat lantai jauh melebihi kebutuhan sehingga menghasilkan pemborosan material dan biaya.

Apakah semua bangunan cocok menggunakan plat lantai 17 cm?

Tidak. Plat lantai 17 cm merupakan hasil investigasi untuk bangunan bertingkat rendah dengan bentang sekitar 6 meter. Bangunan dengan fungsi dan kondisi berbeda memerlukan analisis tersendiri.

Apakah waffle slab lebih baik dibandingkan plat lantai konvensional?

Waffle slab dapat menghasilkan kekakuan yang tinggi dengan berat struktur yang lebih rendah. Namun sistem tersebut memiliki kompleksitas pelaksanaan yang lebih besar dibandingkan plat lantai konvensional.

Apakah post-tension dapat menggantikan plat lantai konvensional?

Pada banyak proyek modern, sistem post-tension mampu menghasilkan bentang yang lebih panjang dengan ketebalan plat lantai yang lebih kecil dibandingkan sistem beton bertulang konvensional.

Bagaimana cara menentukan ketebalan plat lantai yang benar?

Engineer biasanya melakukan beberapa tahapan, yaitu:

• menentukan bentang aktual;
• menentukan beban desain;
• menentukan mutu material;
• menghitung ketebalan minimum;
• menghitung momen dan lendutan;
• mengevaluasi serviceability;
• melakukan validasi terhadap regulasi;
• membandingkan efisiensi struktur.

Apakah keputusan ketebalan plat lantai dapat dilakukan berdasarkan pengalaman saja?

Tidak. Pengalaman lapangan hanya digunakan untuk membangun hipotesis awal. Keputusan akhir mengenai plat lantai harus didukung oleh perhitungan engineering dan validasi terhadap standar yang berlaku.

Apa kesalahan paling umum dalam menentukan plat lantai?

Kesalahan yang paling sering terjadi adalah:

• menentukan ketebalan berdasarkan kebiasaan;
• mengabaikan bentang;
• tidak menghitung lendutan;
• hanya berfokus pada kuat tekan beton;
• tidak mempertimbangkan berat struktur;
• tidak melakukan evaluasi efisiensi.

Apa prinsip paling penting dalam menentukan plat lantai?

Prinsip yang paling penting adalah bahwa plat lantai terbaik bukanlah plat lantai yang paling tebal, melainkan plat lantai yang menghasilkan keseimbangan terbaik antara keamanan, kekakuan, biaya, berat struktur, dan efisiensi konstruksi.

Sumber Luar

REGULASI

• SNI 2847:2019 – Persyaratan Beton Struktural untuk Bangunan Gedung
• ACI 318 – Building Code Requirements for Structural Concrete
• ASCE 7 – Minimum Design Loads and Associated Criteria for Buildings and Other Structures

REFERENSI

• American Concrete Institute (ACI)
• American Society of Civil Engineers (ASCE)
• Portland Cement Association – Concrete Design Resources
• National Institute of Building Sciences – Structural Design Resources
• Federal Highway Administration – Concrete Structures Manual

Artikel yang sama :

Menghitung Luas Bangunan, Analisa Harga Satuan, Jenis Atap Rumah

Kembali Ke Halaman :

HOME  |  CONTACT  |  PROFIL  |  ARTIKEL TERKAIT  |  Hubungi Kami Via WA

VECTOR 41 Arsitek – Kota Medan –  Sumatera Utara – INDONESIA

IG . Behance . Pintrest
Jl,Abdulhakim, Setiabudi Landmark, 14 E
Kel.Tanjung sari, Kec.Medan Selayang, Kota Madya Medan
20132 – Medan
(061) 42081483
vector41inc@gmail.com
