Panduan Pemasangan Listrik 3 Phase
Sistem listrik modern untuk bangunan komersial maupun hunian premium semakin banyak menggunakan listrik 3 phase karena mampu mendistribusikan daya yang lebih besar dan lebih stabil dibandingkan instalasi rumah biasa. Pada bangunan dengan banyak peralatan listrik berdaya tinggi, penggunaan listrik 3 phase menjadi kebutuhan utama agar sistem kelistrikan bekerja lebih aman dan efisien.
Apa Itu Listrik 3 Phase?
Pengertian Listrik 3 Phase dan 3 Fasa
Secara teknis, istilah “3 phase” dan “3 fasa” memiliki arti yang sama. Kata “phase” berasal dari bahasa Inggris, sedangkan “fasa” merupakan istilah Bahasa Indonesia yang digunakan dalam standar teknik dan kelistrikan nasional.
listrik 3 phase adalah sistem distribusi tenaga listrik yang menggunakan tiga penghantar aktif (R, S, T) dan satu penghantar netral. Setiap fasa memiliki pergeseran sudut 120° sehingga menghasilkan suplai daya yang lebih stabil dibanding sistem satu fasa.
Perbedaan Listrik 3 Phase dan 1 Phase
Sistem Kelistrikan Rumah dan Bangunan
| Parameter | 1 Phase | 3 Phase |
|---|---|---|
| Jumlah Fasa | 1 | 3 |
| Tegangan Fasa-Netral | 220 Volt | 220 Volt |
| Tegangan Antar Fasa | – | 380 Volt |
| Kapasitas Daya | Kecil-Menengah | Menengah-Besar |
| Stabilitas Beban | Sedang | Sangat Baik |
| Penggunaan | Rumah Umum | Gedung dan Industri |
Instalasi listrik 3 phase mampu mendistribusikan beban secara lebih merata sehingga cocok untuk penggunaan daya besar.
Ada Berapa Sistem Phase Listrik di Indonesia?
Sistem Yang Digunakan PLN
Secara umum terdapat dua sistem:
- Listrik 1 Phase (220 Volt)
- Listrik 3 Phase (380/220 Volt)
Mayoritas rumah menggunakan 1 phase, sedangkan listrik 3 phase digunakan pada bangunan dengan kebutuhan daya yang lebih tinggi.
Kebutuhan Yang Memerlukan Listrik 3 Phase
Penggunaan Pada Bangunan Modern
Penggunaan listrik 3 phase umumnya diperlukan ketika beban listrik sudah cukup besar dan terdapat banyak peralatan yang bekerja secara bersamaan.
Contohnya:
- AC Central
- Sistem VRV
- Lift Rumah
- Heat Pump
- Mesin Kolam Renang
- Chiller
- Pompa Booster
- Mesin Produksi
- Kitchen Equipment Komersial
Karena distribusi bebannya lebih baik, Pemasangan listrik 3 phase juga mampu mengurangi arus listrik per kabel sehingga instalasi menjadi lebih efisien.
Bangunan Yang Umumnya Menggunakan Listrik 3 Phase
Daftar Pengguna Umum
- Rumah mewah > 500 m²
- Villa premium
- Restoran
- Cafe
- Hotel
- Rumah sakit
- Gedung kantor
- Ruko besar
- Pabrik
- Workshop
- Data Center
- Mall
- Apartemen
Pada bangunan tersebut, Pemasangan listrik 3 phase menjadi standar karena kebutuhan daya yang cukup besar.
Tabel Daya Yang Tersedia Untuk Pemasangan Listrik 3 Phase
Pilihan Daya PLN untuk Pemasangan Listrik 3 Phase
| Daya PLN | Sistem |
|---|---|
| 6.600 VA | 3 Phase |
| 10.600 VA | 3 Phase |
| 13.200 VA | 3 Phase |
| 16.500 VA | 3 Phase |
| 23.000 VA | 3 Phase |
| 33.000 VA | 3 Phase |
| 41.500 VA | 3 Phase |
| 53.000 VA | 3 Phase |
| 66.000 VA | 3 Phase |
| 82.500 VA | 3 Phase |
| 105.000 VA | 3 Phase |
| >197 KVA | Tegangan Menengah |
Rumah Mewah Dengan Kolam Renang dan Lift
Daya Yang Direkomendasikan
Contoh kebutuhan:
- AC VRV 10 PK
- Lift Rumah
- Pompa Kolam
- Water Heater
- Oven
- Induction Cooker
- Pencahayaan
Rekomendasi:
| Luas Rumah | Daya Disarankan |
|---|---|
| 300–500 m² | 16.500 VA |
| 500–800 m² | 23.000 VA |
| 800–1.500 m² | 33.000–53.000 VA |
| Rumah Luxury | 66.000 VA+ |
Dalam praktiknya, rumah mewah modern hampir selalu menggunakan listrik 3 phase.
Meter PLN dan Panel Listrik Bangunan
Perbedaan Fungsi
PLN menyediakan:
- KWh Meter
- MCCB Utama
- APP (Alat Pembatas dan Pengukur)
Sedangkan pemilik bangunan tetap harus menyediakan:
- Panel Distribusi Utama
- Panel Sub Distribusi
- Panel Lift
- Panel Kolam Renang
- Panel AC Central
Karena itu listrik 3 phase tidak hanya membutuhkan sambungan PLN tetapi juga sistem panel internal yang dirancang dengan benar.
Apa Itu Wiring Diagram?
Gambar Kerja Kelistrikan
Wiring diagram adalah gambar teknik yang menunjukkan hubungan antar komponen listrik.
Isi wiring diagram biasanya meliputi:
- Jalur kabel
- MCCB
- MCB
- RCCB
- Kontaktor
- Relay
- Timer
- Panel distribusi
Sebelum Pemasangan listrik 3 phase, wiring diagram wajib dibuat sebagai dasar instalasi.

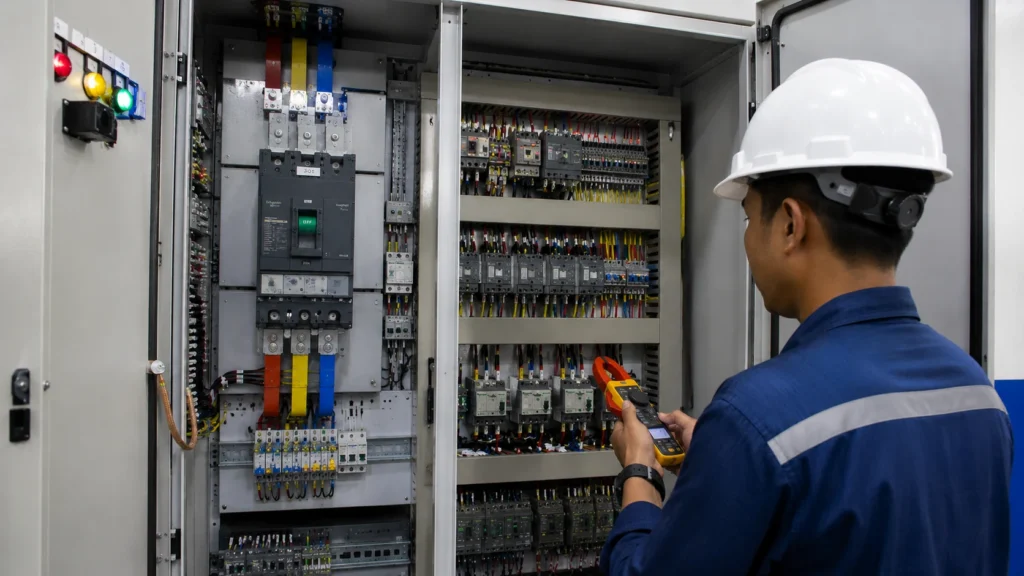

Panel Listrik 3 Phase Tidak Bisa Dirakit Sembarangan
Pentingnya Perencanaan Engineering
Panel listrik harus dirancang berdasarkan:
- Perhitungan beban
- Arus hubung singkat
- Faktor keamanan
- Kapasitas kabel
- Standar PUIL
Kesalahan perakitan panel listrik 3 phase dapat menyebabkan kerusakan peralatan, korsleting, bahkan kebakaran.
Komponen Utama Dalam Panel Listrik 3 Phase
Perlengkapan Standar
| Komponen | Fungsi |
|---|---|
| MCCB | Pengaman Utama |
| MCB | Pengaman Cabang |
| RCCB | Anti Sengatan Listrik |
| Contactor | Pengendali Beban |
| Thermal Overload | Proteksi Motor |
| Volt Meter | Monitoring Tegangan |
| Ampere Meter | Monitoring Arus |
| Phase Selector | Pemilih Fasa |
| Timer Relay | Pengatur Waktu |
| Surge Protection | Proteksi Petir |
| Busbar Copper | Distribusi Daya |
Panel listrik 3 phase modern biasanya juga dilengkapi sistem monitoring digital.
Estimasi Biaya Registrasi Pemasangan Listrik 3 Phase (PLN)
Simulasi Biaya Tahun 2026
| Daya | Estimasi Biaya |
|---|---|
| 6.600 VA | Rp 4 – 7 Juta |
| 10.600 VA | Rp 7 – 10 Juta |
| 16.500 VA | Rp 10 – 15 Juta |
| 23.000 VA | Rp 15 – 25 Juta |
| 33.000 VA | Rp 20 – 35 Juta |
| 41.500 VA | Rp 30 – 45 Juta |
| 53.000 VA | Rp 40 – 60 Juta |
Biaya aktual mengikuti program dan kebijakan PLN yang berlaku saat pengajuan.
Apa Yang Didapat Dari PLN?
Fasilitas Sambungan
Saat berlangganan listrik 3 phase, PLN umumnya menyediakan:
- Sambungan listrik
- APP
- MCCB pembatas
- KWh meter digital
- Segel pengaman
- Sertifikasi layak operasi dari proses yang dipersyaratkan
Biaya Pembuatan Panel dan Instalasi Tahun 2026
Estimasi Panel Distribusi
| Item | Estimasi Harga |
|---|---|
| Panel 3 Phase 16.500 VA | Rp 8 – 15 Juta |
| Panel 23.000 VA | Rp 15 – 25 Juta |
| Panel 33.000 VA | Rp 20 – 40 Juta |
| Instalasi Kabel Utama | Rp 10 – 50 Juta |
| Grounding System | Rp 5 – 20 Juta |
| Engineering dan Wiring Diagram | Rp 3 – 15 Juta |
Kesimpulan
Pemasangan listrik 3 phase merupakan sistem distribusi tenaga listrik yang dirancang untuk kebutuhan daya menengah hingga besar dengan stabilitas yang lebih baik dibanding listrik satu fasa. Sistem ini banyak digunakan pada rumah mewah, cafe, restoran, hotel, gedung perkantoran, rumah sakit, hingga fasilitas industri. Agar aman dan sesuai standar, instalasi listrik 3 phase harus dirancang berdasarkan perhitungan teknik yang benar, dilengkapi wiring diagram, panel distribusi yang sesuai, serta proteksi seperti MCCB, RCCB, kontaktor, dan grounding yang memadai. Dengan perencanaan yang tepat, sistem Pemasangan listrik 3 phase mampu memberikan suplai daya yang stabil, aman, dan siap mendukung kebutuhan bangunan modern.
