Kabel NYM
PENGENALAN
Banyak orang memilih kabel listrik hanya berdasarkan ukuran penampang atau harga yang ditawarkan. Padahal, setiap jenis kabel dirancang untuk lingkungan pemasangan yang berbeda. Kesalahan memilih kabel dapat menyebabkan instalasi menjadi kurang aman, mempercepat kerusakan isolasi, hingga meningkatkan risiko korsleting dan gangguan kelistrikan dalam jangka panjang.
Dalam instalasi bangunan modern, kabel tidak hanya dituntut mampu menghantarkan arus listrik dengan baik, tetapi juga harus memiliki perlindungan yang memadai terhadap kelembapan, benturan ringan, serta perubahan suhu di dalam bangunan. Oleh karena itu, penggunaan kabel dengan konstruksi isolasi yang tepat menjadi salah satu faktor penting dalam membangun sistem kelistrikan yang aman dan andal.
Kabel NYM merupakan salah satu jenis kabel instalasi listrik yang menggunakan konduktor tembaga pejal dengan lapisan isolasi ganda berbahan PVC. Dibandingkan kabel yang hanya memiliki satu lapisan isolasi, Kabel NYM menawarkan perlindungan yang lebih baik terhadap gangguan mekanis ringan serta memberikan tingkat keamanan instalasi yang lebih tinggi apabila dipasang sesuai standar kelistrikan.
Karena memiliki konstruksi yang lebih kuat, Kabel NYM banyak digunakan pada instalasi listrik rumah tinggal, gedung perkantoran, sekolah, rumah sakit, hotel, ruko, maupun bangunan komersial lainnya. Kabel ini dirancang untuk pemasangan di dalam bangunan, baik melalui pipa conduit, plafon, dinding, maupun panel distribusi yang terlindungi dari paparan cuaca secara langsung.
KEUNGGULAN
Kabel NYM menjadi salah satu kabel instalasi yang paling banyak digunakan karena menawarkan keseimbangan antara keamanan, kemudahan pemasangan, dan daya tahan. Lapisan isolasi ganda memberikan perlindungan tambahan terhadap konduktor sehingga risiko kerusakan akibat gesekan maupun gangguan mekanis ringan dapat diminimalkan.
Selain itu, penggunaan konduktor tembaga berkualitas tinggi membuat Kabel NYM mampu menghantarkan arus listrik secara stabil dengan rugi-rugi daya yang relatif rendah. Hal ini menjadikannya pilihan yang banyak digunakan pada instalasi permanen untuk berbagai jenis bangunan.
Keunggulan Kabel NYM
- Menggunakan konduktor tembaga berkualitas tinggi.
- Memiliki isolasi ganda berbahan PVC.
- Tingkat keamanan lebih baik dibanding kabel berisolasi tunggal.
- Konduktivitas listrik tinggi.
- Hambatan listrik rendah.
- Tahan terhadap suhu kerja hingga sekitar 70°C.
- Mudah dipasang pada conduit maupun di dalam dinding.
- Cocok untuk instalasi permanen.
- Memiliki umur pakai yang panjang.
- Diproduksi sesuai standar SNI untuk aplikasi tertentu.
FUNGSI
Kabel NYM berfungsi sebagai penghantar tenaga listrik pada instalasi tetap di dalam bangunan. Kabel ini digunakan untuk menghubungkan panel distribusi dengan berbagai titik beban seperti penerangan, stop kontak, sistem pendingin ruangan, hingga berbagai peralatan listrik lainnya.
Berkat konstruksi isolasi gandanya, Kabel NYM memberikan perlindungan tambahan terhadap penghantar listrik sehingga lebih aman digunakan pada instalasi rumah tinggal maupun bangunan komersial yang membutuhkan keandalan dalam jangka panjang.
Fungsi Kabel NYM
- Instalasi listrik rumah tinggal.
- Instalasi gedung perkantoran.
- Instalasi sekolah.
- Instalasi rumah sakit.
- Instalasi hotel.
- Instalasi ruko dan pertokoan.
- Panel distribusi listrik.
- Jalur penerangan.
- Jalur stop kontak.
- Distribusi listrik dalam bangunan.

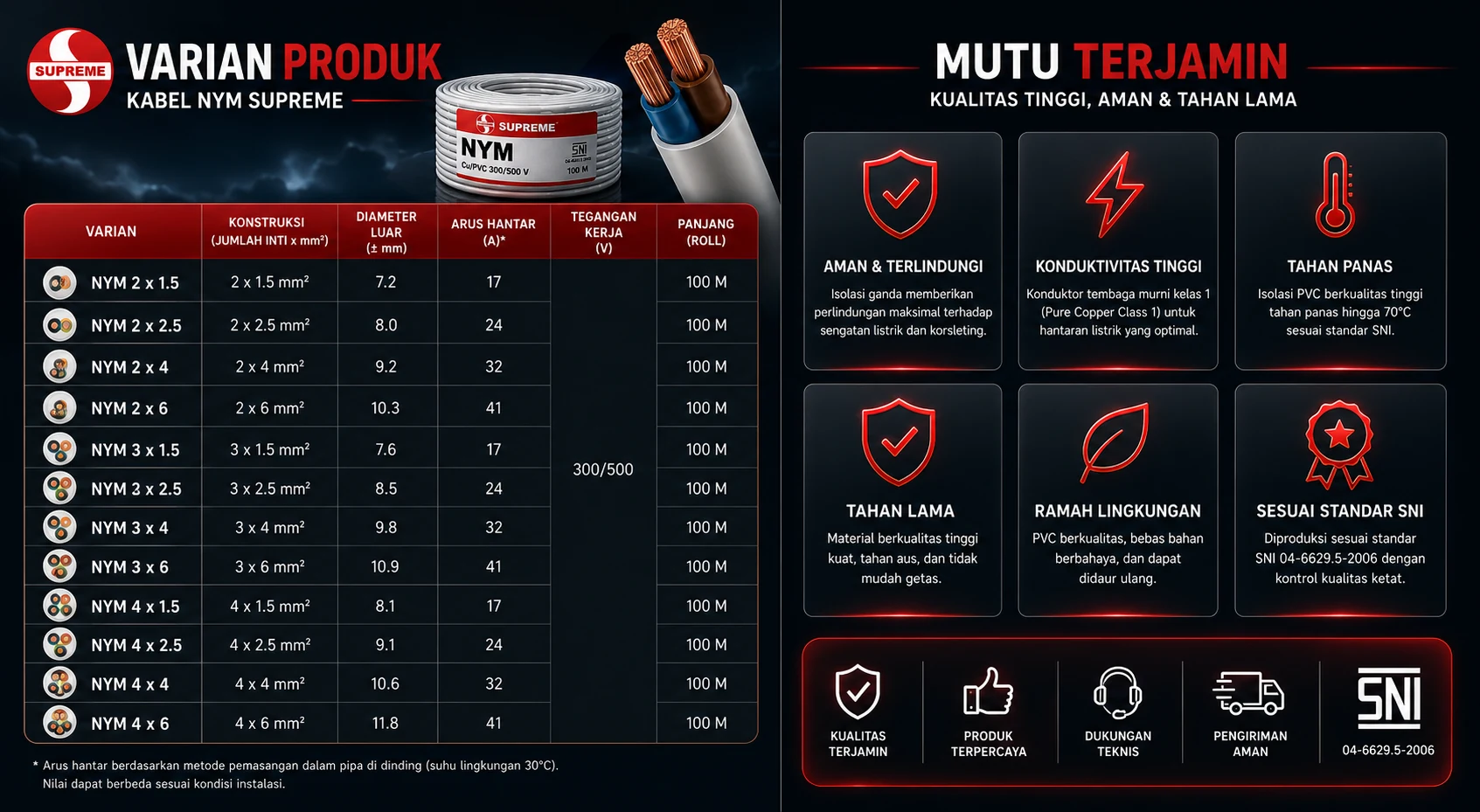

KLASIFIKASI
Pemilihan Kabel NYM harus disesuaikan dengan kapasitas arus, jenis beban, serta jumlah inti konduktor yang diperlukan. Selain ukuran penampang, jumlah inti kabel juga menentukan jenis aplikasi yang dapat digunakan pada suatu instalasi.
| Jenis | Penggunaan | Karakteristik |
|---|---|---|
| NYM 2 Inti | Lampu dan stop kontak | Instalasi listrik sederhana dengan dua penghantar. |
| NYM 3 Inti | Instalasi dengan grounding | Digunakan untuk instalasi yang memerlukan penghantar pembumian. |
| NYM 4 Inti | Distribusi daya | Digunakan pada panel distribusi dan instalasi dengan beberapa penghantar. |
Ukuran penampang yang umum digunakan
- 1,5 mm²
- 2,5 mm²
- 4 mm²
- 6 mm²
- 10 mm²
- 16 mm²
- 25 mm²
- 35 mm²
DETAIL
Kabel NYM memiliki konstruksi yang terdiri atas konduktor tembaga pejal, lapisan isolasi PVC pada setiap inti, kemudian dilindungi kembali oleh selubung luar berbahan PVC. Konstruksi ini memberikan perlindungan yang lebih baik dibandingkan kabel dengan isolasi tunggal sehingga cocok digunakan pada instalasi permanen di dalam bangunan.
Secara umum, Kabel NYM memiliki tegangan kerja sekitar 300/500 Volt dengan suhu operasi maksimum sekitar 70°C. Kabel ini tersedia dalam berbagai ukuran penampang dan jumlah inti untuk memenuhi kebutuhan instalasi listrik yang beragam.
Spesifikasi umum Kabel NYM
- Konduktor tembaga pejal.
- Isolasi PVC pada setiap inti.
- Selubung luar PVC.
- Tegangan kerja sekitar 300/500 Volt.
- Suhu kerja maksimum sekitar 70°C.
- Diproduksi sesuai standar SNI.
| Parameter | Keterangan |
|---|---|
| Jenis Kabel | NYM |
| Konduktor | Copper Solid Class 1 |
| Isolasi | PVC |
| Selubung Luar | PVC |
| Tegangan Kerja | 300/500 Volt |
| Suhu Maksimum | 70°C |
| Standar | SNI |
| Aplikasi | Instalasi listrik dalam bangunan |
Walaupun memiliki perlindungan isolasi yang lebih baik dibandingkan Kabel NYA, Kabel NYM tetap tidak direkomendasikan dipasang secara terbuka pada area luar ruangan yang terkena sinar matahari dan hujan secara langsung tanpa perlindungan tambahan.
ESTIMASI HARGA
Harga Kabel NYM dipengaruhi oleh ukuran penampang, jumlah inti, panjang kabel, kualitas material tembaga, merek, serta kondisi pasar bahan baku. Semakin besar ukuran konduktor dan semakin banyak jumlah inti, umumnya harga kabel akan semakin tinggi.
| Komponen | Estimasi |
|---|---|
| NYM 2 × 1,5 mm² | Menyesuaikan harga pasar |
| NYM 2 × 2,5 mm² | Menyesuaikan harga pasar |
| NYM 3 × 2,5 mm² | Menyesuaikan harga pasar |
| NYM 4 × 4 mm² | Menyesuaikan harga pasar |
| Jasa Instalasi | Menyesuaikan lingkup pekerjaan |
| Material Pendukung | Menyesuaikan kebutuhan proyek |
Disclaimer: Estimasi harga di atas merupakan gambaran pasar pada tahun berjalan dan dapat berubah tergantung ukuran kabel, jumlah inti, panjang kebutuhan, spesifikasi produk, lokasi proyek, volume pembelian, kondisi lapangan, serta kebijakan masing-masing penyedia produk maupun jasa.
FAQ
Apa itu Kabel NYM?
Kabel NYM adalah kabel instalasi listrik yang menggunakan konduktor tembaga dengan lapisan isolasi ganda PVC sehingga lebih aman digunakan untuk instalasi listrik dalam bangunan.
Apa perbedaan Kabel NYM dan Kabel NYA?
Kabel NYM memiliki lapisan isolasi ganda dan selubung luar, sedangkan Kabel NYA hanya memiliki satu lapisan isolasi sehingga memerlukan perlindungan tambahan berupa pipa conduit.
Apakah NYM cocok untuk rumah tinggal?
Ya. Kabel NYM merupakan salah satu jenis kabel yang paling banyak digunakan pada instalasi listrik rumah tinggal karena memiliki tingkat keamanan yang baik.
Apakah Kabel NYM dapat dipasang di luar ruangan?
Tidak disarankan dipasang secara terbuka di luar ruangan tanpa perlindungan tambahan karena paparan sinar matahari dan hujan dapat mempercepat penurunan kualitas isolasi.
Bagaimana memilih ukuran NYM yang tepat?
Ukuran kabel harus disesuaikan dengan kapasitas arus, panjang jalur instalasi, jenis beban listrik, serta standar perencanaan instalasi.
Berapa jumlah inti yang tersedia pada Kabel NYM?
Kabel NYM tersedia dalam berbagai konfigurasi seperti dua inti, tiga inti, empat inti, maupun lebih sesuai kebutuhan instalasi.
Apakah Kabel NYM memenuhi standar keselamatan?
Produk Kabel NYM yang diproduksi sesuai standar SNI dirancang untuk memenuhi persyaratan keselamatan instalasi listrik apabila digunakan sesuai ketentuan.
Apakah tersedia jasa pemasangan Kabel NYM di Medan?
Ya. Banyak kontraktor elektrikal di Medan menyediakan layanan instalasi listrik menggunakan Kabel NYM untuk rumah tinggal, kantor, ruko, sekolah, hotel, maupun bangunan komersial.
Bagaimana memilih Kabel NYM untuk proyek di Medan?
Pastikan ukuran penampang sesuai kebutuhan beban, pilih produk berkualitas yang memenuhi standar, dan gunakan jasa instalasi yang memahami PUIL serta praktik instalasi kelistrikan yang baik.
Apakah Kabel NYM memerlukan pemeriksaan berkala?
Ya. Pemeriksaan kondisi kabel, sambungan, panel distribusi, serta sistem proteksi secara berkala membantu menjaga keamanan dan keandalan instalasi listrik dalam jangka panjang.
KESIMPULAN
Kabel NYM merupakan salah satu pilihan utama untuk instalasi listrik dalam bangunan karena menawarkan kombinasi antara konduktivitas tinggi, isolasi ganda, serta tingkat keamanan yang lebih baik dibandingkan kabel berisolasi tunggal. Konstruksi tersebut membuat NYM banyak digunakan pada rumah tinggal, gedung komersial, sekolah, rumah sakit, hingga berbagai fasilitas umum.
Pemilihan ukuran penampang, jumlah inti, serta metode pemasangan yang sesuai standar akan memberikan manfaat berupa distribusi listrik yang stabil, perlindungan terhadap risiko gangguan listrik, dan umur pakai instalasi yang lebih panjang. Dengan karakteristik tersebut, Kabel NYM tetap menjadi solusi yang relevan untuk berbagai kebutuhan instalasi listrik modern.
