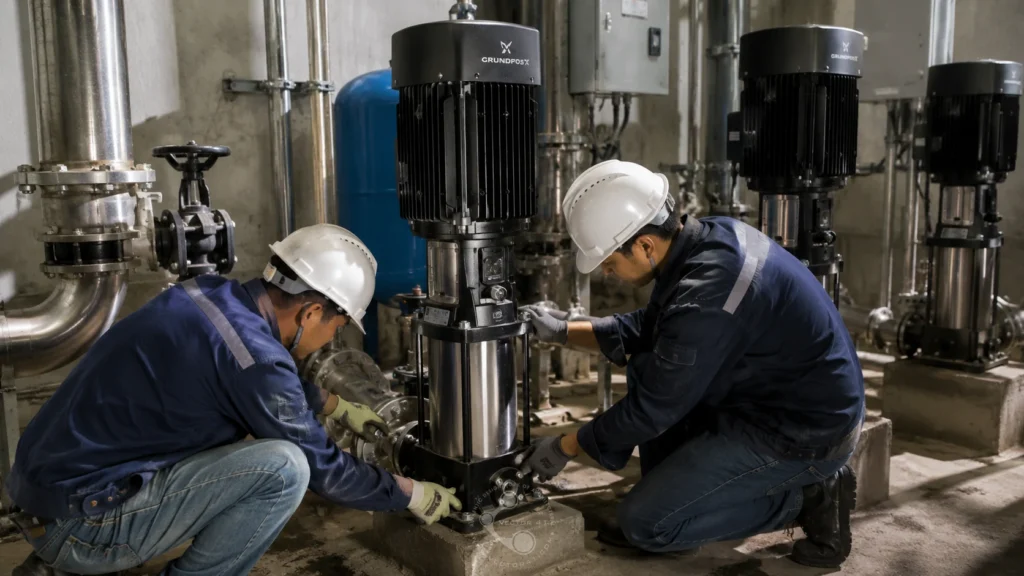

Pompa Vertikal
Kapasitas Penggunaan Pompa Vertikal
Pada sistem distribusi air bangunan bertingkat, salah satu kesalahan yang paling sering ditemukan bukan berasal dari kualitas pompa vertikal yang digunakan, melainkan dari proses penentuan kapasitasnya. Banyak sistem distribusi air pada hotel, rumah sakit, apartemen, maupun gedung bertingkat lainnya mengalami penurunan tekanan, distribusi air yang tidak merata, konsumsi energi berlebih, hingga gangguan operasional karena kapasitas pompa vertikal ditentukan berdasarkan jumlah lantai semata, tanpa melalui analisis hidrolika dan kebutuhan operasional yang memadai. Pendekatan seperti ini sering menghasilkan sistem yang tampak bekerja dengan baik pada saat awal operasional, tetapi mengalami berbagai kendala ketika bangunan mulai beroperasi pada kapasitas penuh.
Profesional tidak memulai pemilihan pompa vertikal dengan menentukan ukuran daya motor, diameter discharge, atau merek tertentu. Tahapan pertama selalu dimulai dengan memahami kebutuhan air aktual bangunan, pola penggunaan penghuni, tekanan minimum pada titik distribusi tertinggi, kapasitas reservoir, serta tingkat keandalan sistem yang harus dipertahankan selama umur bangunan. Proses evaluasi tersebut menentukan seluruh konfigurasi sistem distribusi air berikutnya.
Pada hotel, rumah sakit, apartemen, gedung perkantoran, dan fasilitas vertikal lainnya, kapasitas pompa dipengaruhi oleh berbagai parameter yang saling berkaitan. Perubahan kecil pada jumlah pengguna, elevasi bangunan, panjang jaringan perpipaan, atau tekanan minimum yang dipersyaratkan dapat menghasilkan kebutuhan kapasitas pompa yang berbeda secara signifikan. Oleh karena itu, profesional selalu melakukan evaluasi engineering sebelum menentukan spesifikasi pompa vertikal.
Pertanyaan utama yang harus dijawab sebelum memilih pompa vertikal bukanlah “berapa HP pompa yang harus digunakan”, melainkan “berapa debit dan tekanan maksimum yang harus dipertahankan agar seluruh sistem distribusi air bangunan dapat bekerja secara aman, kontinu, dan efisien pada kondisi operasional terburuk”. Jawaban atas pertanyaan tersebut menjadi dasar seluruh proses desain sistem distribusi air gedung bertingkat.
Kapasitas Debit dan Tekanan Pompa Vertikal
Dalam proses penentuan kapasitas pompa vertikal, kapasitas aliran dan tekanan operasional merupakan variabel utama yang menjadi dasar seluruh perhitungan engineering. Nilai debit merepresentasikan jumlah air yang harus dipindahkan dalam satuan waktu tertentu untuk memenuhi kebutuhan seluruh pengguna bangunan, sedangkan tekanan operasional merepresentasikan energi yang harus disediakan sistem agar titik distribusi tertinggi tetap memperoleh tekanan sesuai standar. Seluruh parameter lain seperti ukuran impeller, daya motor, diameter pipa, kapasitas tangki, total dynamic head (TDH), kebutuhan variable frequency drive (VFD), hingga konfigurasi redundansi pada sistem pompa gedung akan mengacu pada kombinasi debit dan tekanan yang telah divalidasi. Oleh karena itu, profesional tidak memulai pemilihan pompa berdasarkan daya motor atau dimensi fisik unit, melainkan berdasarkan kebutuhan distribusi aktual yang harus dipenuhi sistem pada kondisi normal, kondisi puncak, maupun kondisi darurat yang mungkin terjadi selama operasional bangunan.
Penyesuaian Engineering
Setiap sistem pompa vertikal bekerja pada kondisi operasional yang berbeda. Perbedaan jumlah kamar hotel, kapasitas rumah sakit, jumlah pengguna, elevasi bangunan, panjang perpipaan, tekanan minimum operasional, serta pola konsumsi air menyebabkan kebutuhan kapasitas pompa tidak dapat disamakan antar proyek. Dalam praktik engineering, profesional tidak pernah menentukan spesifikasi pompa vertikal hanya berdasarkan jumlah lantai atau pengalaman proyek sebelumnya, karena perubahan kecil pada kondisi operasional dapat menghasilkan kebutuhan kapasitas yang berbeda secara signifikan.
Sebelum menentukan jenis dan kapasitas pompa vertikal, proses engineering selalu dimulai dengan validasi kondisi aktual bangunan. Tahapan ini meliputi identifikasi kebutuhan air harian, analisis beban puncak, evaluasi kapasitas reservoir, analisis kehilangan tekanan perpipaan, hingga simulasi tekanan pada titik distribusi tertinggi. Proses validasi tersebut menjadi dasar seluruh keputusan teknis berikutnya.
Pada hotel dan rumah sakit, pemilihan pompa tidak hanya bertujuan memindahkan air dari reservoir menuju titik distribusi. Sistem harus mampu memenuhi efisiensi energi, kontinuitas layanan, kemudahan maintenance, ketersediaan sistem cadangan, serta mitigasi risiko kegagalan yang dapat mengganggu operasional bangunan. Oleh karena itu, kapasitas pompa vertikal selalu merupakan hasil evaluasi berbagai parameter engineering yang saling berkaitan.
Profesional juga mempertimbangkan bahwa kebutuhan air suatu bangunan dapat berubah seiring peningkatan okupansi, perubahan fungsi ruangan, penambahan fasilitas, atau ekspansi operasional. Karena alasan tersebut, proses penyesuaian engineering tidak hanya dilakukan pada tahap desain awal, tetapi juga menjadi bagian dari evaluasi berkala untuk memastikan sistem pompa gedung tetap bekerja sesuai kebutuhan aktual bangunan.
Perhitungan Teknis
Pada proses pemilihan pompa vertikal, perhitungan teknis dilakukan untuk memastikan kapasitas pompa mampu memenuhi kebutuhan operasional aktual. Profesional tidak menggunakan estimasi semata, melainkan melakukan perhitungan debit, tekanan, total dynamic head, dan kebutuhan daya berdasarkan kondisi lapangan yang telah divalidasi.
Perhitungan Kebutuhan Air Harian
Rumus:
Cara membaca rumus:
“Kebutuhan air harian diperoleh dari hasil perkalian jumlah pengguna dengan kebutuhan air per pengguna.”
Rumus ini digunakan untuk menentukan total kebutuhan air harian bangunan.
| Variabel | Keterangan |
|---|---|
| Qd | Kebutuhan air harian (liter/hari) |
| N | Jumlah pengguna |
| q | Kebutuhan air per pengguna |
Perhitungan Kapasitas Pompa Vertikal
Rumus:
Cara membaca rumus:
“Debit pompa diperoleh dari pembagian volume air terhadap waktu distribusi.”
Rumus ini digunakan untuk menentukan kapasitas minimum pompa vertikal.
| Variabel | Keterangan |
|---|---|
| Q | Debit aliran |
| V | Volume air |
| t | Waktu distribusi |
Perhitungan Total Dynamic Head (TDH)
Rumus:
Cara membaca rumus:
“Total Dynamic Head diperoleh dari penjumlahan head statis, kehilangan tekanan akibat gesekan, dan kehilangan tekanan tambahan.”
Rumus ini digunakan untuk menentukan total beban yang harus diatasi oleh pompa vertikal.
| Variabel | Keterangan |
|---|---|
| TDH | Total Dynamic Head (meter) |
| Hs | Static head |
| Hf | Friction loss |
| Hm | Pressure loss tambahan |
Perhitungan Daya Hidrolik
Rumus:
Cara membaca rumus:
“Daya hidrolik diperoleh dari hasil perkalian massa jenis fluida, percepatan gravitasi, debit aliran, dan total head.”
Rumus ini digunakan untuk menentukan kebutuhan energi minimum pompa vertikal.
| Variabel | Keterangan |
|---|---|
| P | Daya hidrolik (Watt) |
| ρ | Massa jenis air |
| g | Percepatan gravitasi |
| Q | Debit aliran |
| H | Total head |
Dalam praktik engineering, seluruh perhitungan tersebut tidak digunakan secara terpisah. Profesional selalu menghitung kebutuhan debit, tekanan operasional, total dynamic head, dan kebutuhan daya secara bersamaan untuk memastikan pompa dapat bekerja secara aman, efisien, dan memiliki umur operasional yang sesuai dengan kebutuhan bangunan.
Batas Operasional
Setiap pompa vertikal memiliki batas operasional yang harus dipahami sebelum sistem mulai dioperasikan. Profesional tidak hanya mempertimbangkan kapasitas maksimum pompa vertikal, tetapi juga memperhatikan batas minimum aliran, tekanan maksimum operasional, total dynamic head maksimum, net positive suction head (NPSH), duty cycle, frekuensi start-stop, serta faktor keselamatan yang diperlukan selama umur operasional bangunan. Pompa vertikal yang bekerja di bawah kapasitas minimum dapat mengalami overheating, vibrasi, dan penurunan efisiensi, sedangkan pompa vertikal yang dipaksa bekerja di atas kapasitas desain berisiko mengalami overload, kavitasi, kerusakan bearing, hingga kegagalan sistem distribusi air. Selain itu, temperatur air, kualitas air, pola konsumsi, dan strategi operasional pompa gedung juga mempengaruhi batas kerja sistem. Oleh karena itu, profesional selalu menentukan rentang operasional aman dan safety factor sebelum menetapkan spesifikasi akhir pompa vertikal.
Interpretasi Engineering
| Rentang Operasi | Interpretasi |
|---|---|
| <30% kapasitas | Pompa vertikal bekerja terlalu ringan |
| 30–70% kapasitas | Zona operasi aman |
| 70–90% kapasitas | Zona operasi optimal |
| 90–100% kapasitas | Batas desain operasional |
| >100% kapasitas | Sistem overload dan perlu redesign |
Dalam praktik engineering, profesional biasanya merancang pompa vertikal agar bekerja pada kisaran 60–85% kapasitas maksimum. Rentang ini memberikan keseimbangan antara efisiensi energi, umur peralatan, kemampuan menghadapi lonjakan konsumsi air, dan keandalan operasional sistem pompa gedung. Jika pompa vertikal secara rutin bekerja di atas 90% kapasitas, maka kapasitas pompa, jumlah pompa, atau konfigurasi sistem distribusi biasanya perlu dievaluasi ulang.
Alternatif dan Referensi Profesional
Dalam praktik engineering, tidak terdapat satu jenis pompa vertikal yang dapat digunakan untuk seluruh jenis bangunan bertingkat. Pemilihan pompa vertikal selalu bergantung pada karakteristik debit, tekanan operasional, tingkat risiko operasional, kebutuhan redundansi, pola penggunaan bangunan, serta target umur pakai sistem. Pada hotel menengah, konfigurasi duplex pump sering kali sudah memadai. Namun pada hotel berbintang, rumah sakit, dan fasilitas kritis lainnya, profesional umumnya mempertimbangkan penggunaan pompa vertikal multistage dengan konfigurasi duty-standby, triplex, parallel system, maupun variable frequency drive (VFD) untuk meningkatkan efisiensi dan keandalan operasional. Selain kapasitas debit dan tekanan, referensi profesional juga mempertimbangkan efisiensi motor, karakteristik kurva pompa, kemudahan maintenance, ketersediaan suku cadang, serta kompatibilitas pompa vertikal terhadap kebutuhan operasional jangka panjang.
| Kapasitas | Area Penggunaan | Sistem |
|---|---|---|
| 100 LPM | Hotel kecil | Single pump |
| 300 LPM | Hotel menengah | Duplex |
| 500 LPM | Hotel besar | Duty standby |
| 1000 LPM | Rumah sakit tipe C | Duplex redundancy |
| 2000 LPM | Rumah sakit tipe B | Triplex |
| 3000 LPM | Rumah sakit tipe A | Parallel system |
| Variable | Smart building | VFD system |
| Emergency | Critical facility | Backup system |
FAQ
Bagaimana menentukan kapasitas pompa vertikal pada hotel dan rumah sakit?
Kapasitas pompa vertikal ditentukan berdasarkan kebutuhan air harian, beban puncak, tekanan minimum operasional, total dynamic head, serta tingkat redundansi yang dibutuhkan oleh bangunan.
Mengapa hotel dan rumah sakit banyak menggunakan pompa vertikal multistage?
Karena pompa vertikal multistage mampu menghasilkan tekanan tinggi, memiliki efisiensi yang baik, serta membutuhkan ruang instalasi yang relatif kecil.
Apakah rumah sakit wajib menggunakan pompa cadangan?
Ya. Dalam praktik engineering, rumah sakit umumnya menggunakan sistem duty-standby atau redundancy untuk menjaga kontinuitas layanan.
Kapan pompa gedung memerlukan variable frequency drive (VFD)?
VFD digunakan ketika kebutuhan debit dan tekanan berubah secara dinamis sesuai pola penggunaan bangunan.
Bagaimana menghitung total dynamic head pada pompa vertikal?
TDH dihitung dari penjumlahan head statis, kehilangan tekanan akibat gesekan pipa, serta kehilangan tekanan pada fitting dan peralatan distribusi.
Apakah hotel di Medan menggunakan sistem pompa vertikal redundancy?
Sebagian besar hotel berbintang dan fasilitas komersial besar di Medan menggunakan sistem pompa vertikal dengan konfigurasi cadangan untuk meningkatkan keandalan operasional.
Berapa kapasitas pompa vertikal yang umum digunakan pada rumah sakit bertingkat?
Kapasitas pompa vertikal pada rumah sakit bertingkat dapat berkisar dari ratusan hingga ribuan liter per menit tergantung kapasitas tempat tidur, jumlah pengguna, serta konfigurasi sistem distribusi air.
Kesimpulan
Pemilihan pompa vertikal merupakan proses engineering yang dimulai jauh sebelum proses instalasi dilakukan. Profesional tidak menentukan pompa vertikal berdasarkan ukuran fisik, daya motor, atau rekomendasi umum pasar, melainkan melalui validasi kebutuhan air, kapasitas aliran, tekanan operasional, total dynamic head, kondisi operasional, serta tingkat risiko yang harus diantisipasi selama umur bangunan. Seluruh proses perencanaan pompa vertikal bertujuan memastikan sistem distribusi air dapat bekerja secara aman, efisien, mudah dipelihara, dan tetap beroperasi pada kondisi normal maupun darurat. Oleh karena itu, pemilihan pompa vertikal dan konfigurasi pompa gedung selalu melibatkan evaluasi kapasitas, batas operasional, kebutuhan redundansi, karakteristik lingkungan, serta strategi maintenance jangka panjang.
Sumber Luar
Standar Industri Pompa
- Hydraulic Institute (HI) – The Global Authority on Pumps and Pumping Systems
Organisasi internasional yang menjadi referensi utama dalam pengembangan standar desain, instalasi, operasi, pengujian, efisiensi, dan maintenance sistem pompa, termasuk pompa vertikal multistage untuk gedung bertingkat. - ANSI/HI Pump Standards Collection
Kumpulan standar resmi ANSI/HI yang mencakup pompa rotodinamik, pompa sentrifugal, pompa vertikal, pengujian performa, efisiensi energi, serta aplikasi sistem perpompaan gedung. - ANSI/HI 9.6.6 Rotodynamic Pumps for Pump Piping
Referensi profesional mengenai desain perpipaan, instalasi, dan evaluasi sistem pompa rotodinamik pada bangunan dan fasilitas industri.
Standar Pompa Vertikal
- ASME B73.2 – Specification for Vertical In-Line Centrifugal Pumps
Standar internasional yang mengatur desain, spesifikasi, keandalan, keselamatan, dan interoperabilitas pompa sentrifugal vertikal inline. - ASME Codes & Standards
Referensi kode dan standar internasional untuk sistem mekanikal, perpipaan, utilitas bangunan, dan peralatan engineering. - ASME B73.1 and B73.2 Pump Standards Overview
Referensi mengenai klasifikasi, aplikasi, keandalan, dan karakteristik pompa sentrifugal horizontal maupun vertikal.
Standar Keselamatan Bangunan dan Rumah Sakit
- NFPA Codes and Standards
Referensi resmi lebih dari 300 standar keselamatan bangunan, rumah sakit, hotel, utilitas mekanikal, dan sistem proteksi kebakaran. - NFPA Free Access Standards
Akses daring berbagai standar NFPA untuk kebutuhan desain, audit, dan validasi engineering fasilitas bangunan. - NFPA LiNK Digital Standards Library
Platform digital resmi NFPA untuk mengakses kode, handbook, visual references, dan standar keselamatan bangunan.
Referensi Engineering Pompa Vertikal
- Hydraulic Institute Standards Overview
Referensi mengenai nomenklatur, klasifikasi, performa, efisiensi, serta batas operasional sistem pompa internasional. - ANSI/HI 14.6 Rotodynamic Pump Performance Testing
Referensi mengenai metode pengujian performa pompa sentrifugal, pompa vertikal, mixed flow, dan axial flow sesuai standar internasional. - Chapter 10: Pump System Hydraulic Design
Referensi teknis mengenai desain hidrolika sistem pompa, perhitungan head, klasifikasi pompa, serta penerapan standar internasional pada sistem distribusi air gedung. - Centrifugal Pump Standards Engineering Reference
Referensi profesional mengenai standar pompa sentrifugal, klasifikasi pompa vertikal, API, ASME, dan ISO untuk aplikasi bangunan dan industri.
