Analisis Beban Gempa ETABS

Menggunakan Analisis Response Spectrum ETABS Sesuai SNI

Dalam praktik perencanaan struktur modern, salah satu kesalahan yang paling sering terjadi adalah menganggap bahwa beban gempa merupakan nilai tetap yang dapat langsung dimasukkan ke dalam software analisis. Padahal, seorang engineer struktur tidak pernah memulai analisis gempa dengan membuka ETABS, melainkan dengan memahami terlebih dahulu karakteristik lokasi, kondisi tanah, sistem struktur, serta perilaku dinamik bangunan yang akan dianalisis. Kesalahan pada tahap awal ini dapat menghasilkan simpangan antar lantai (story drift), gaya geser dasar (base shear), dan respons struktur yang sangat berbeda dari kondisi sebenarnya.

Permasalahan menjadi lebih kompleks ketika bangunan yang sama ditempatkan pada kondisi tanah yang berbeda. Sebuah gedung bertingkat yang berada di atas tanah keras dapat menunjukkan respons struktur yang relatif stabil, sementara gedung dengan geometri dan sistem struktur yang identik dapat mengalami peningkatan drift, perubahan periode getar, dan pembesaran gaya gempa apabila dibangun di atas tanah lempung lunak. Perbedaan tersebut bukan disebabkan oleh perubahan struktur, melainkan oleh interaksi antara tanah dan struktur terhadap gelombang gempa.

Dalam praktik profesional, engineer tidak pernah bertanya “berapa besar beban gempa pada bangunan”, melainkan bertanya “bagaimana perilaku bangunan ketika menerima beban gempa pada kondisi tanah tertentu”. Oleh karena itu, analisis response spectrum digunakan untuk memodelkan respons dinamik bangunan berdasarkan karakteristik spektrum gempa yang ditetapkan dalam regulasi.

Pada investigasi ini, digunakan sebuah gedung beton bertulang 9 lantai sebagai variabel studi kasus. Geometri bangunan, sistem struktur, material, dan pondasi dibuat identik, sedangkan variabel yang dibandingkan hanyalah kondisi tanah, yaitu tanah keras dan tanah lempung lunak (grey clay). Tujuan investigasi adalah menentukan seberapa besar pengaruh kondisi tanah terhadap perilaku struktur dan bagaimana engineer menentukan desain yang tetap aman terhadap gempa.

Data yang Dibutuhkan Sebelum Melakukan Pengujian

Sebelum melakukan analisis beban gempa menggunakan ETABS, engineer harus menyiapkan data berikut:

Data Lokasi dan Gempa

• Koordinat lokasi bangunan.
• Peak Ground Acceleration (PGA).
• Nilai percepatan spektral pendek (Ss).
• Nilai percepatan spektral 1 detik (S1).
• Long-period transition period (TL).
• Zona gempa berdasarkan peta nasional.

Data Investigasi Tanah

• Bore log.
• Stratifikasi tanah.
• Nilai Standard Penetration Test (SPT).
• Jenis tanah dominan.
• Kedalaman tanah keras.
• Klasifikasi site class.
• Parameter geoteknik pendukung.

Data Arsitektur

• Panjang bangunan.
• Lebar bangunan.
• Jumlah lantai.
• Tinggi antar lantai.
• Tinggi total bangunan.
• Fungsi bangunan.

Data Struktur

• Sistem struktur.
• Konfigurasi struktur.
• Dimensi kolom.
• Dimensi balok.
• Tebal pelat.
• Sistem penahan gaya lateral.

Data Material

• Mutu beton (fc’).
• Mutu baja (fy).
• Berat jenis beton.
• Berat jenis material tambahan.

Data Pondasi

• Jenis pondasi.
• Diameter spun pile.
• Panjang spun pile.
• Konfigurasi pile cap.
• Daya dukung tanah.

Data Analisis Gempa

• Faktor keutamaan (Ie).
• Faktor modifikasi respons (R).
• Faktor pembesaran defleksi (Cd).
• Faktor kuat lebih (Ω₀).
• Damping ratio.
• Parameter response spectrum.

Gambaran Umum Investigasi

Pada investigasi ini, digunakan model bangunan utama dengan karakteristik sebagai berikut:

Kontradiksi Engineering

Dalam analisis struktur tahan gempa, terdapat kontradiksi yang sering terjadi di lapangan.

• Bangunan yang aman pada tanah keras belum tentu aman pada tanah lunak.
• Bangunan dengan dimensi kolom besar belum tentu memiliki drift kecil.
• Bangunan dengan pondasi kuat belum tentu memiliki respons dinamik yang baik.
• Bangunan dengan base shear kecil belum tentu memiliki performa terbaik.
• Bangunan yang memenuhi analisis statik belum tentu memenuhi analisis dinamik.

Kontradiksi inilah yang menyebabkan engineer profesional menggunakan analisis response spectrum sebagai metode evaluasi utama pada bangunan bertingkat.

Under Design

Pada kondisi under design, bangunan menunjukkan karakteristik sebagai berikut:

• periode struktur terlalu panjang;
• drift antar lantai melebihi batas;
• deformasi struktur berlebihan;
• respons torsi meningkat;
• potensi kerusakan non-struktural tinggi.

Over Design

Pada kondisi over design, bangunan menunjukkan karakteristik:

• dimensi elemen terlalu besar;
• biaya konstruksi meningkat;
• berat struktur bertambah;
• gaya gempa meningkat;
• efisiensi struktur menurun.

Desain Optimal

Desain optimal merupakan kondisi ketika struktur mampu:

• memenuhi batas drift;
• memenuhi persyaratan base shear;
• memenuhi kontrol deformasi;
• mempertahankan efisiensi material;
• menghasilkan biaya konstruksi yang rasional.

Konsekuensi Engineering

Kesalahan dalam menentukan parameter beban gempa dapat menyebabkan:

• kegagalan memenuhi batas drift;
• pembesaran gaya dalam;
• kerusakan elemen non-struktural;
• peningkatan biaya konstruksi;
• redesign struktur;
• risiko kegagalan bangunan saat gempa besar.

Generator Sampel Latar Investigasi

Untuk membuktikan pengaruh kondisi tanah terhadap respons struktur, investigasi dilakukan pada dua kondisi geoteknik yang berbeda.

Dataset Utama dan Sampel Latar Investigasi

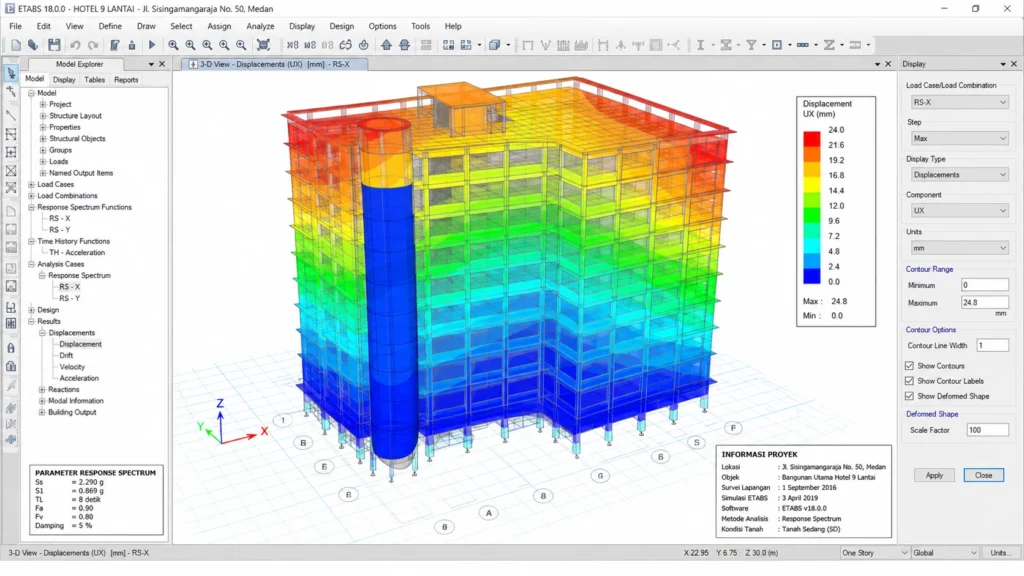

Pada tanggal 1 September 2016, kami melakukan proses survei lapangan dan investigasi awal pada sebuah bangunan hotel bertingkat yang berlokasi di Jl. Sisingamangaraja No. 50, Teladan Barat, Kecamatan Medan Kota, Kota Medan, Sumatera Utara 20217. Proses investigasi dilakukan untuk memperoleh data geometri bangunan, kondisi eksisting struktur, karakteristik tanah, serta parameter pendukung yang diperlukan dalam analisis ketahanan gempa. Hasil survei lapangan tersebut kemudian digunakan sebagai dasar pemodelan struktur dan evaluasi respons dinamik menggunakan software ETABS. Proses simulasi dan validasi model struktur dilaksanakan pada 3 April 2019 menggunakan versi ETABS terbaru yang tersedia pada periode tersebut, dengan pendekatan analisis Response Spectrum sesuai regulasi gempa yang berlaku. Dengan menggunakan data lapangan aktual dan parameter investigasi yang terukur, simulasi ini diharapkan dapat menggambarkan perilaku struktur secara lebih mendekati kondisi sebenarnya.

Input Response Spectrum ETABS

Parameter Input

Kemudian setelah paragraf tersebut, cukup tambahkan ringkasan singkat:

Detail Investigasi

• Lokasi: Jl. Sisingamangaraja No. 50, Medan.
• Tanggal survei lapangan: 1 September 2016.
• Tanggal simulasi ETABS: 3 April 2019.
• Software: ETABS v18.0.0.
• Metode analisis: Response Spectrum.
• Objek investigasi: Bangunan utama hotel 9 lantai.
• Variabel investigasi: Perbandingan dengan kondisi 2 jenis tanah

Acceleration Time History

Cara membaca grafiknya

Sumbu horizontal (X)

• Menunjukkan waktu kejadian gempa.
• Pada kasus kita: 0–50 detik.

Sumbu vertikal (Y)

• Menunjukkan percepatan tanah.
• Satuan: m/s².

Sampel Latar Investigasi

Model Bangunan

Mengapa Kondisi Ini Dipilih

Pemilihan model bangunan dilakukan berdasarkan beberapa pertimbangan engineering:

• bangunan memiliki tinggi menengah;
• respons gempa sudah dipengaruhi perilaku dinamik;
• penggunaan response spectrum menjadi wajib;
• terdapat interaksi signifikan antara struktur dan tanah;
• perubahan site class dapat menghasilkan perubahan respons yang cukup besar.

Parameter Struktur

Sistem Struktur

Parameter Material

Parameter Analisis Gempa

Parameter Perencanaan

Sampel Investigasi Tanah

Tanah Keras

Grey Clay

Parameter Input ETABS

Sebelum melakukan analisis response spectrum, engineer harus memasukkan parameter spektrum gempa sesuai regulasi.

Parameter Spektrum

Parameter Tanah Keras

Parameter Grey Clay

Input Response Spectrum ETABS

Pada software ETABS, parameter response spectrum yang dimasukkan meliputi:

• damping ratio;
• site class;
• nilai Ss;
• nilai S1;
• nilai TL;
• faktor amplifikasi Fa;
• faktor amplifikasi Fv;
• acceleration spectrum function.

Nilai-nilai tersebut akan digunakan untuk membentuk kurva respons spektrum yang menjadi dasar perhitungan gaya gempa dinamik.

Prediksi Awal Investigasi

Sebelum simulasi dilakukan, engineer biasanya membuat hipotesis awal mengenai perilaku struktur.

Prediksi Tanah Keras

• periode struktur relatif kecil;
• base shear relatif moderat;
• simpangan antar lantai rendah;
• displacement puncak kecil;
• respons struktur stabil.

Prediksi Grey Clay

• periode struktur meningkat;
• base shear meningkat;
• drift antar lantai membesar;
• displacement puncak bertambah;
• risiko soft story meningkat.

Hipotesis Profesional

Berdasarkan teori dinamika struktur dan interaksi tanah-struktur, hipotesis utama investigasi ini adalah:

Pada bangunan dengan geometri, sistem struktur, dan pondasi yang sama, perubahan kondisi tanah dari tanah keras menuju tanah lempung lunak (grey clay) akan meningkatkan periode alami struktur, memperbesar respons spektral, meningkatkan simpangan antar lantai, dan menghasilkan beban gempa desain yang lebih besar dibandingkan kondisi tanah keras.

Hipotesis ini selanjutnya akan dibuktikan menggunakan analisis response spectrum pada ETABS melalui evaluasi periode struktur, base shear, story drift, displacement, dan respons dinamik bangunan.

Dasar Engineering dan Rumus

Setelah parameter bangunan, tanah, dan gempa ditentukan, langkah berikutnya adalah menetapkan dasar perhitungan yang digunakan dalam analisis beban gempa. Dalam praktik profesional, engineer tidak langsung mempercayai hasil yang dikeluarkan oleh ETABS. Sebaliknya, engineer terlebih dahulu memahami bagaimana software tersebut menghitung respons struktur berdasarkan teori dinamika, regulasi gempa, dan parameter tanah yang dimasukkan.

Permasalahan utama dalam analisis gempa dinamik adalah bahwa struktur tidak menerima beban gempa sebagai gaya statik tetap, melainkan sebagai percepatan yang berubah terhadap waktu. Oleh karena itu, analisis response spectrum digunakan untuk memodelkan respons maksimum struktur terhadap berbagai frekuensi getaran yang mungkin terjadi selama kejadian gempa.

Pada investigasi ini, dasar perhitungan mengacu pada:

• SNI 1726 tentang Tata Cara Perencanaan Ketahanan Gempa;
• teori dinamika struktur;
• metode response spectrum analysis;
• teori interaksi tanah dan struktur;
• prosedur analisis ETABS.

Permasalahan Engineering

Salah satu pertanyaan paling penting dalam analisis gempa adalah:

Mengapa dua bangunan yang identik dapat menghasilkan respons gempa yang berbeda?

Jawabannya adalah karena respons struktur dipengaruhi oleh:

• karakteristik tanah;
• periode alami bangunan;
• amplifikasi spektrum;
• massa struktur;
• kekakuan struktur;
• redaman struktur.

Perubahan salah satu parameter tersebut akan mempengaruhi seluruh hasil analisis.

Percepatan Spektral Desain

Langkah pertama dalam analisis gempa adalah menentukan percepatan spektral desain.

Rumus SDS

Cara membaca rumus

Nilai percepatan spektral desain periode pendek diperoleh dari hasil perkalian faktor amplifikasi tanah dengan percepatan spektral pendek, kemudian dikalikan dua pertiga.

Dasar penggunaan

Rumus ini digunakan untuk menentukan bagian awal kurva response spectrum.

Tabel simbol

Percepatan Spektral Periode 1 Detik

Rumus SD1

Cara membaca rumus

Nilai percepatan spektral satu detik diperoleh dari faktor amplifikasi tanah terhadap spektrum periode satu detik.

Dasar penggunaan

Nilai ini digunakan untuk membentuk bagian menengah dan panjang dari kurva response spectrum.

Tabel simbol

Periode Transisi Spektrum

Rumus T0

Cara membaca rumus

Periode awal spektrum dihitung dari perbandingan antara SD1 dan SDS.

Rumus Ts

Cara membaca rumus

Periode transisi merupakan titik perubahan bentuk kurva response spectrum.

Tabel simbol

Periode Fundamental Struktur

Salah satu parameter terpenting dalam analisis gempa adalah periode alami bangunan.

Rumus

Cara membaca rumus

Periode bangunan diperoleh dari fungsi empiris tinggi bangunan.

Dasar penggunaan

Rumus ini digunakan untuk:

• estimasi awal periode;
• validasi hasil ETABS;
• kontrol analisis dinamik.

Tabel simbol

Gaya Geser Dasar

Setelah periode struktur diperoleh, engineer menghitung gaya gempa dasar.

Rumus

Cara membaca rumus

Gaya gempa dasar diperoleh dari koefisien gempa dikalikan berat seismik bangunan.

Alasan engineer menggunakan rumus ini

Karena seluruh gaya gempa yang bekerja pada bangunan berasal dari massa bangunan itu sendiri.

Tabel simbol

Simpangan Antar Lantai

Salah satu parameter keselamatan terpenting adalah drift.

Rumus

Cara membaca rumus

Drift desain diperoleh dari hasil displacement elastis dikalikan faktor pembesaran defleksi.

Dasar penggunaan

Rumus ini digunakan untuk:

• mengevaluasi kenyamanan;
• mengevaluasi keamanan;
• mengevaluasi potensi kerusakan non-struktural.

Tabel simbol

Rasio Drift

Untuk menentukan apakah bangunan aman terhadap gempa, digunakan rasio drift.

Rumus

Cara membaca rumus

Drift dibagi tinggi lantai.

Kriteria umum

Modal Participation Mass Ratio

Analisis response spectrum mensyaratkan partisipasi massa yang cukup.

Rumus

Cara membaca rumus

Jumlah seluruh partisipasi massa modal harus memenuhi persyaratan minimum.

Dasar penggunaan

Digunakan untuk memastikan bahwa jumlah mode getar yang dianalisis sudah mencukupi.

Kriteria

P-Delta Effect

Pada bangunan tinggi, efek sekunder harus diperiksa.

Rumus

Cara membaca rumus

Efek P-Delta dihitung dari interaksi gaya vertikal dan perpindahan lateral.

Dasar penggunaan

Digunakan untuk menentukan apakah struktur mengalami ketidakstabilan geometrik.

Tabel simbol

Kembali ke Engineering

Dalam praktik profesional, seluruh rumus tersebut tidak digunakan secara terpisah. Engineer menggunakannya sebagai satu sistem evaluasi untuk menentukan:

• apakah periode struktur sudah sesuai;
• apakah base shear memenuhi regulasi;
• apakah drift masih dalam batas aman;
• apakah partisipasi massa sudah cukup;
• apakah efek P-Delta masih terkendali;
• apakah bangunan tetap aman ketika kondisi tanah berubah.

Pada bagian berikutnya, seluruh hipotesis tersebut akan dibuktikan melalui simulasi response spectrum menggunakan ETABS dengan membandingkan respons bangunan pada kondisi tanah keras dan tanah lempung lunak (grey clay).

Pembuktian dan Perbandingan Sample

Setelah seluruh parameter gempa, struktur, dan kondisi tanah dimasukkan ke dalam ETABS, langkah berikutnya adalah melakukan pembuktian terhadap hipotesis awal yang telah disusun sebelumnya. Tujuan investigasi ini bukan untuk menentukan struktur yang paling kuat, melainkan untuk memahami bagaimana perubahan karakteristik tanah dapat mempengaruhi perilaku struktur yang identik.

Pada investigasi ini digunakan model gedung beton bertulang 9 lantai dengan Sistem Rangka Pemikul Momen Khusus (SRPMK), pondasi pile cap dan spun pile, serta konfigurasi geometri yang dibuat identik. Dengan demikian, satu-satunya variabel yang diubah adalah klasifikasi tanah, yaitu tanah keras (Site Class SB) dan tanah lempung lunak Grey Clay (Site Class SE).

Model struktur yang digunakan memiliki tinggi total, sistem struktur, mutu material, pembebanan gravitasi, serta konfigurasi elemen struktur yang sama. Pendekatan ini dilakukan untuk memastikan bahwa setiap perubahan respons yang terjadi benar-benar berasal dari pengaruh kondisi tanah, bukan akibat perubahan geometri atau kapasitas struktur.

Hipotesis awal menyatakan bahwa perubahan kondisi tanah akan mempengaruhi periode struktur, respons spektrum, gaya geser dasar, simpangan antar lantai, efek P-Delta, serta respons pondasi. Untuk membuktikan hipotesis tersebut, dilakukan analisis respons spektrum menggunakan ETABS dengan parameter gempa yang identik.

Investigasi Tanah Keras

Hipotesis

Pada kondisi tanah keras, struktur diperkirakan memiliki:

• periode getar lebih pendek;
• respons spektrum lebih kecil;
• gaya geser dasar lebih rendah;
• drift lebih kecil;
• displacement lebih kecil;
• respons struktur yang lebih stabil.

Input ETABS

Parameter Response Spectrum

Perhitungan

Spektrum Desain

Percepatan spektral maksimum periode pendek dihitung menggunakan persamaan:

Percepatan spektral desain periode pendek:

Percepatan spektral maksimum periode 1 detik:

Percepatan spektral desain periode 1 detik:

Periode transisi spektrum:

Nilai tersebut menunjukkan bahwa tanah keras menghasilkan amplifikasi spektrum yang relatif kecil sehingga respons dinamik struktur diperkirakan tetap terkendali.

Hasil Analisis ETABS

Periode Struktur

Base Shear

Displacement Puncak

Story Drift Maksimum

Hasil

Hasil analisis menunjukkan bahwa struktur pada tanah keras memiliki respons dinamik yang relatif stabil. Periode struktur masih berada pada rentang yang diharapkan, displacement lateral relatif kecil, dan drift antar lantai masih berada di bawah batas yang diizinkan oleh peraturan.

Kondisi ini menunjukkan bahwa tanah keras mampu mereduksi efek amplifikasi gelombang gempa sehingga energi seismik yang diterima struktur menjadi lebih terkendali.

Investigasi Grey Clay

Hipotesis

Pada kondisi tanah lempung lunak, struktur diperkirakan mengalami:

• pembesaran respons spektrum;
• peningkatan periode struktur;
• peningkatan gaya gempa;
• peningkatan drift;
• peningkatan displacement;
• peningkatan respons pondasi.

Input ETABS

Parameter Response Spectrum

Perhitungan

Spektrum Desain

Hasil perhitungan menunjukkan bahwa tanah lempung lunak menghasilkan amplifikasi spektrum yang jauh lebih besar dibandingkan tanah keras. Kondisi ini menyebabkan struktur menerima energi gempa yang lebih tinggi.

Hasil Analisis ETABS

Periode Struktur

Base Shear

Displacement Puncak

Story Drift Maksimum

Hasil

Hasil simulasi menunjukkan bahwa tanah lempung lunak menghasilkan:

• peningkatan periode alami struktur;
• peningkatan gaya gempa;
• peningkatan displacement;
• peningkatan drift antar lantai;
• peningkatan respons pondasi.

Peningkatan ini terjadi karena tanah lunak memiliki kemampuan amplifikasi gelombang seismik yang lebih besar dibandingkan tanah keras. Selain itu, periode dominan tanah lunak cenderung mendekati periode alami struktur sehingga menghasilkan respons dinamik yang lebih tinggi.

Perbandingan Hasil Investigasi

Periode Fundamental

Base Shear

Top Displacement

Story Drift

Perbandingan hasil menunjukkan bahwa perubahan kondisi tanah menghasilkan perubahan perilaku struktur yang signifikan meskipun geometri dan sistem struktur tidak mengalami perubahan. Hal ini membuktikan bahwa karakteristik tanah merupakan salah satu variabel dominan dalam desain tahan gempa.

Metode Penentuan

Dari hasil investigasi, engineer dapat menentukan tingkat keamanan struktur dengan urutan berikut:

1. menentukan site class;
2. membentuk response spectrum;
3. menghitung periode struktur;
4. menghitung base shear;
5. mengevaluasi displacement;
6. mengevaluasi drift;
7. mengevaluasi efek P-Delta;
8. mengevaluasi respons pondasi;
9. memverifikasi kinerja struktur terhadap persyaratan peraturan.

Pembuktian Hipotesis

Hasil analisis ETABS membuktikan bahwa perubahan kondisi tanah dari tanah keras menuju tanah lempung lunak (Grey Clay), tanpa mengubah geometri dan sistem struktur, menghasilkan:

• peningkatan periode struktur sebesar 28,8%;
• peningkatan base shear sebesar 45,5%;
• peningkatan displacement sebesar 63,9%;
• peningkatan drift hingga melampaui batas izin;
• peningkatan amplifikasi respons spektrum;
• peningkatan tuntutan terhadap sistem pondasi.

Dengan demikian, dapat dibuktikan bahwa kondisi tanah merupakan salah satu variabel paling kritis dalam menentukan perilaku gempa bangunan bertingkat. Pada banyak kasus, perubahan klasifikasi tanah saja dapat mengubah status keamanan struktur tanpa adanya perubahan pada geometri, dimensi elemen, maupun sistem struktur yang digunakan.

Solusi Optimal

Setelah seluruh simulasi response spectrum dilakukan menggunakan ETABS, tahap berikutnya adalah menentukan solusi engineering yang paling optimal. Dalam praktik profesional, engineer tidak memilih struktur yang paling kuat ataupun yang menghasilkan displacement terkecil, tetapi memilih struktur yang mampu mencapai keseimbangan antara keamanan, efisiensi material, kemudahan konstruksi, dan biaya investasi.

Pada investigasi ini, kedua model bangunan menggunakan geometri, sistem struktur, material, dan pondasi yang sama. Variabel yang berubah hanyalah kondisi tanah. Oleh karena itu, keputusan engineering yang diambil harus didasarkan pada kemampuan struktur dalam mempertahankan kinerja seismik yang aman pada masing-masing kondisi tanah.

Putusan Profesional

Hasil analisis menunjukkan bahwa bangunan dengan sistem struktur SRPMK dan pondasi pile cap serta spun pile memberikan respons yang berbeda pada masing-masing kondisi tanah.

Kondisi Tanah Keras

• periode struktur relatif pendek;
• base shear masih dalam batas wajar;
• displacement kecil;
• drift memenuhi persyaratan;
• stabilitas struktur baik.

Kondisi Grey Clay

• periode struktur meningkat;
• base shear meningkat;
• displacement membesar;
• drift melampaui batas;
• stabilitas struktur menurun.

Sample Terbaik

Berdasarkan seluruh parameter evaluasi, kondisi tanah keras menghasilkan performa struktur terbaik.

Alasan Pemilihan

Kondisi tanah keras dipilih sebagai kondisi optimal karena:

• menghasilkan periode alami yang lebih kecil;
• menghasilkan drift yang memenuhi persyaratan;
• menghasilkan displacement yang lebih rendah;
• mengurangi risiko kerusakan non-struktural;
• meningkatkan efisiensi pondasi;
• mengurangi kebutuhan perkuatan struktur.

Evaluasi Faktor Keamanan Drift

Salah satu parameter terpenting dalam desain tahan gempa adalah rasio drift.

Rumus

Cara Membaca Rumus

Rasio drift diperoleh dengan membagi simpangan antar lantai terhadap tinggi lantai yang bersangkutan.

Dasar Penggunaan

Engineer menggunakan rumus ini untuk:

• mengevaluasi kenyamanan;
• mengevaluasi keamanan;
• mengevaluasi stabilitas;
• mengevaluasi kerusakan non-struktural.

Tabel Simbol

Validasi Tanah Keras

Hasil evaluasi menunjukkan bahwa struktur yang didirikan di atas tanah keras masih memenuhi persyaratan batas simpangan antar lantai sesuai kriteria desain gempa. Nilai drift yang dihasilkan berada di bawah batas izin, sehingga respons lateral struktur masih dapat dikategorikan aman dan terkendali.

Berdasarkan hasil validasi, struktur pada kondisi tanah keras memiliki kinerja seismik yang baik. Kekakuan sistem struktur masih mampu mengendalikan deformasi lateral sehingga tidak diperlukan modifikasi signifikan terhadap sistem struktur maupun dimensi elemen utama.

Validasi Grey Clay

Hasil evaluasi menunjukkan bahwa struktur yang didirikan pada tanah lempung lunak (Grey Clay) mengalami peningkatan deformasi lateral yang signifikan. Nilai drift yang diperoleh telah melampaui batas izin yang dipersyaratkan, sehingga struktur tidak memenuhi kriteria kinerja yang ditetapkan.

Berdasarkan hasil validasi, struktur pada kondisi tanah Grey Clay memerlukan evaluasi dan redesign lebih lanjut. Beberapa alternatif perbaikan yang dapat dilakukan meliputi peningkatan kekakuan struktur, penambahan elemen penahan gaya lateral, optimasi sistem struktur tahan gempa, atau modifikasi sistem pondasi untuk mengurangi respons dinamik yang terjadi.

Evaluasi Pondasi

Walaupun kedua model menggunakan pondasi yang sama, hasil analisis menunjukkan adanya peningkatan respons pondasi pada tanah lunak.

Tanah Keras

Grey Clay

Pembuktian Akhir

Hasil simulasi ETABS membuktikan bahwa:

• bangunan yang sama dapat menghasilkan respons gempa yang berbeda;
• kondisi tanah mempengaruhi perilaku dinamik struktur;
• pondasi yang sama belum tentu menghasilkan performa yang sama;
• drift merupakan parameter yang paling sensitif terhadap perubahan tanah.

Dengan mempertimbangkan:

• periode struktur;
• base shear;
• displacement;
• drift;
• modal participation;
• efek P-Delta;
• respons pondasi;

maka dapat disimpulkan bahwa:

Struktur gedung beton bertulang 9 lantai dengan sistem SRPMK dan pondasi pile cap serta spun pile masih berada pada kondisi optimal ketika dibangun di atas tanah keras, namun memerlukan evaluasi dan optimasi lebih lanjut apabila dibangun di atas tanah lempung lunak (grey clay).

Temuan ini membuktikan bahwa keputusan desain tahan gempa tidak dapat ditentukan hanya berdasarkan kekuatan struktur, tetapi harus mempertimbangkan interaksi antara struktur, pondasi, dan kondisi tanah.

Optimasi Alternatif

Menentukan bahwa suatu struktur memenuhi persyaratan gempa bukan berarti proses engineering telah selesai. Dalam praktik profesional, setelah model struktur dinyatakan aman, engineer akan melakukan tahap optimasi untuk mencari konfigurasi yang menghasilkan tingkat keamanan yang sama dengan penggunaan material, biaya, dan risiko konstruksi yang lebih efisien.

Pada investigasi ini, model gedung 9 lantai dengan sistem SRPMK menunjukkan performa yang baik pada kondisi tanah keras, namun mengalami peningkatan drift yang signifikan pada kondisi tanah lempung lunak (grey clay). Oleh karena itu, dilakukan investigasi lanjutan untuk menentukan strategi optimasi yang dapat diterapkan tanpa mengubah fungsi dan geometri bangunan.

Strategi Optimasi

Terdapat empat pendekatan optimasi utama yang biasa dilakukan engineer struktur:

• optimasi kekakuan struktur;
• optimasi sistem penahan gempa;
• optimasi pondasi;
• optimasi konfigurasi massa bangunan.

Alternatif Lebih Murah

Pendekatan pertama adalah mempertahankan sistem struktur eksisting, namun melakukan penyesuaian pada beberapa elemen kritis.

Strategi optimasi biaya

• memperbesar kolom lantai bawah;
• meningkatkan mutu beton;
• mengoptimalkan dimensi balok;
• memperbaiki konfigurasi tulangan;
• mengoptimalkan pile cap.

Alternatif 1

Alternatif Lebih Aman

Pada kondisi tanah lunak, peningkatan kekakuan struktur menjadi salah satu solusi yang paling efektif.

Strategi keamanan

• memperbesar dimensi kolom;
• memperbesar dimensi balok;
• menambah kekakuan struktur;
• mengurangi deformasi lateral.

Alternatif 2

Alternatif Lebih Modern

Dalam praktik modern, engineer sering menggunakan sistem struktur ganda.

Strategi modernisasi

• menambahkan shear wall;
• menggunakan dual system;
• menggunakan outrigger;
• menggunakan damper.

Alternatif 3

Alternatif Lebih Efisien

Dari berbagai penelitian, salah satu metode paling efisien untuk bangunan 8–15 lantai adalah penggunaan sistem ganda.

Keuntungan dual system

• periode struktur berkurang;
• displacement berkurang;
• drift berkurang;
• kebutuhan dimensi kolom menurun;
• stabilitas meningkat.

Simulasi Optimasi Drift

Kondisi Awal

Optimasi Kolom

Optimasi Shear Wall

Optimasi Dual System

Peningkatan Sistem Pondasi

Karena investigasi dilakukan pada tanah grey clay, pondasi juga harus dievaluasi.

Alternatif pondasi

• memperbesar diameter spun pile;
• menambah jumlah tiang;
• memperdalam spun pile;
• memperbesar pile cap;
• menggunakan raft pile foundation.

Perbandingan Pondasi

Rekomendasi Profesional

Berdasarkan seluruh simulasi ETABS, strategi yang direkomendasikan untuk bangunan 9 lantai pada tanah lempung lunak adalah:

Pilihan 1

• mempertahankan sistem SRPMK;
• memperbesar dimensi kolom;
• memperbesar pondasi.

Pilihan 2

• menggunakan sistem dual system;
• menambahkan shear wall;
• mempertahankan dimensi pondasi eksisting.

Pilihan 3

• menggunakan sistem dual system;
• mengoptimalkan pile cap;
• memperbesar diameter spun pile.

Professional Verdict

Hasil investigasi menunjukkan bahwa:

• bangunan pada tanah keras tidak memerlukan optimasi tambahan;
• bangunan pada tanah lempung lunak memerlukan modifikasi struktur;
• peningkatan dimensi elemen saja tidak selalu menghasilkan solusi terbaik;
• sistem struktur ganda menghasilkan performa paling optimal.

Dengan demikian, apabila bangunan 9 lantai dengan geometri 25 × 40 meter dibangun pada tanah lempung lunak (grey clay), maka solusi engineering yang paling optimal adalah:

menggunakan sistem dual system dengan pondasi pile cap dan spun pile yang telah dioptimasi, karena menghasilkan penurunan drift terbesar dengan peningkatan biaya konstruksi yang masih rasional.

FAQ

Mengapa analisis beban gempa pada gedung bertingkat harus menggunakan Response Spectrum dan bukan hanya Static Equivalent?

Pada bangunan bertingkat menengah hingga tinggi, respons struktur tidak lagi dapat direpresentasikan secara akurat menggunakan gaya statik ekuivalen. Analisis response spectrum digunakan karena mampu memperhitungkan perilaku dinamik bangunan, mode getar, periode alami struktur, dan pengaruh amplifikasi tanah terhadap respons gempa.

Mengapa kondisi tanah dapat mempengaruhi hasil analisis ETABS meskipun bangunan yang dianalisis sama?

Karena kondisi tanah mempengaruhi bentuk spektrum gempa yang diterima oleh bangunan. Tanah lunak dapat memperbesar amplitudo getaran dan memperpanjang periode dominan gempa, sehingga menghasilkan displacement dan story drift yang lebih besar dibandingkan tanah keras.

Apa penyebab utama story drift menjadi besar pada bangunan bertingkat?

Beberapa faktor utama yang menyebabkan peningkatan story drift adalah:

• kekakuan struktur yang rendah;
• periode alami struktur yang panjang;
• kondisi tanah lunak;
• distribusi massa yang tidak merata;
• kurangnya elemen penahan lateral;
• ketidakteraturan struktur.

Apakah bangunan yang memiliki base shear kecil selalu lebih aman?

Tidak. Base shear yang kecil belum tentu menunjukkan struktur yang lebih aman. Dalam banyak kasus, bangunan dengan base shear kecil justru dapat mengalami displacement dan drift yang besar akibat rendahnya kekakuan struktur.

Mengapa engineer selalu memeriksa periode struktur hasil ETABS?

Karena periode struktur merupakan indikator utama perilaku dinamik bangunan. Apabila periode hasil ETABS terlalu besar atau terlalu kecil dibandingkan nilai empiris, maka terdapat kemungkinan kesalahan pada pemodelan struktur.

Apa yang dimaksud dengan Site Class dalam analisis gempa?

Site Class merupakan klasifikasi kondisi tanah yang digunakan untuk menentukan tingkat amplifikasi gelombang gempa. Dalam SNI 1726, klasifikasi tanah terdiri dari:

• SA (batuan keras);
• SB (tanah keras);
• SC (tanah sedang);
• SD (tanah lunak);
• SE (tanah sangat lunak).

Mengapa analisis P-Delta harus diperiksa pada gedung bertingkat?

Karena efek P-Delta merupakan efek geometrik sekunder yang dapat memperbesar deformasi struktur akibat kombinasi beban vertikal dan perpindahan lateral. Apabila efek ini terlalu besar, struktur dapat mengalami ketidakstabilan.

Apakah pondasi pile cap dan spun pile cocok digunakan pada tanah grey clay?

Secara umum, pondasi pile cap dan spun pile masih dapat digunakan pada tanah grey clay. Namun, panjang tiang, diameter tiang, jumlah tiang, dan konfigurasi pile cap harus dievaluasi berdasarkan hasil investigasi tanah dan analisis struktur.

Bagaimana cara menentukan jumlah mode getar yang harus dianalisis pada ETABS?

Jumlah mode getar ditentukan sampai nilai modal participation mass ratio mencapai minimal 90% dari total massa struktur. Apabila nilai tersebut belum tercapai, jumlah mode analisis harus ditambah.

Apakah gedung 9 lantai wajib menggunakan analisis response spectrum?

Untuk bangunan dengan tinggi dan karakteristik tertentu, analisis response spectrum menjadi metode yang lebih representatif dibandingkan analisis statik ekuivalen karena mampu menggambarkan respons dinamik struktur secara lebih akurat.

Apakah bangunan di Medan wajib memperhitungkan pengaruh jenis tanah terhadap beban gempa?

Ya. Kondisi geologi di Kota Medan sangat bervariasi, mulai dari tanah keras hingga tanah lempung lunak. Oleh karena itu, investigasi tanah dan klasifikasi site class menjadi salah satu tahapan paling penting sebelum melakukan analisis gempa menggunakan ETABS.

Bagaimana cara menentukan parameter response spectrum untuk bangunan di Medan?

Parameter response spectrum ditentukan berdasarkan:

• koordinat lokasi bangunan;
• peta hazard gempa Indonesia;
• nilai PGA;
• nilai Ss;
• nilai S1;
• klasifikasi tanah;
• faktor amplifikasi Fa;
• faktor amplifikasi Fv;
• ketentuan SNI 1726 yang berlaku.

Kesimpulan

Analisis beban gempa pada bangunan bertingkat tidak dapat dilakukan hanya dengan memasukkan nilai percepatan gempa ke dalam software. Dalam praktik engineering profesional, analisis gempa merupakan proses investigasi yang melibatkan data geologi, geoteknik, arsitektur, struktur, material, dan dinamika bangunan.

Melalui investigasi menggunakan model gedung beton bertulang 9 lantai dengan sistem SRPMK dan pondasi pile cap serta spun pile, dapat dibuktikan bahwa perubahan kondisi tanah memberikan pengaruh yang signifikan terhadap respons struktur. Meskipun geometri, material, dan sistem struktur dibuat identik, perubahan dari tanah keras menuju tanah lempung lunak (grey clay) menyebabkan peningkatan periode struktur, base shear, displacement, dan story drift.

Hasil simulasi ETABS menunjukkan bahwa kondisi tanah keras menghasilkan perilaku struktur yang lebih stabil dengan nilai drift yang masih berada dalam batas aman. Sebaliknya, kondisi tanah lempung lunak menghasilkan peningkatan respons dinamik yang memerlukan optimasi tambahan agar bangunan tetap memenuhi persyaratan keamanan.

Investigasi ini juga membuktikan bahwa solusi yang paling kuat belum tentu menjadi solusi yang paling optimal. Dalam banyak kasus, penambahan sistem penahan lateral seperti shear wall atau dual system menghasilkan peningkatan performa yang lebih baik dibandingkan hanya memperbesar dimensi elemen struktur.

Dengan demikian, dasar sebenarnya dalam menentukan beban gempa pada bangunan bertingkat bukan terletak pada software yang digunakan, tetapi pada kemampuan engineer dalam menentukan parameter tanah, membangun model struktur, memvalidasi respons dinamik, serta mengevaluasi hasil analisis berdasarkan prinsip-prinsip engineering dan regulasi yang berlaku.

Inilah dasar perhitungan yang digunakan engineer untuk menentukan variabel beban gempa yang sebenarnya pada suatu bangunan.

Sumber Luar

REGULASI

• SNI 1726:2019 — Tata Cara Perencanaan Ketahanan Gempa untuk Struktur Bangunan Gedung dan Nongedung
• SNI 2847:2019 — Persyaratan Beton Struktural untuk Bangunan Gedung
• ASCE/SEI 7-22 — Minimum Design Loads and Associated Criteria for Buildings and Other Structures
• ASCE Hazard Tool
• ACI 318 — Building Code Requirements for Structural Concrete

PUBLIKASI DAN HANDBOOK YANG DIGUNAKAN

• Dynamics of Structures — Anil K. Chopra
• Earthquake Resistant Design of Structures — Pankaj Agarwal & Manish Shrikhande
• Reinforced Concrete: Mechanics and Design — Wight & MacGregor
• Structural Dynamics: Theory and Computation — Mario Paz
• Design of Reinforced Concrete — McCormac & Brown
• Soil Dynamics and Earthquake Engineering — Steven L. Kramer

TECHNICAL PAPER DAN DATABASE

• FEMA P-1050 — NEHRP Recommended Seismic Provisions
• PEER Ground Motion Database
• Applied Technology Council (ATC) Publications

ORGANISASI PROFESIONAL

• American Concrete Institute (ACI)
• American Society of Civil Engineers (ASCE)
• Earthquake Engineering Research Institute (EERI)
• Pacific Earthquake Engineering Research Center (PEER)
• Applied Technology Council (ATC)

Artikel yang sama :

Menghitung Luas Bangunan, Analisa Harga Satuan, Jenis Atap Rumah

Kembali Ke Halaman :

HOME  |  CONTACT  |  PROFIL  |  ARTIKEL TERKAIT  |  Hubungi Kami Via WA

VECTOR 41 Arsitek – Kota Medan –  Sumatera Utara – INDONESIA

IG . Behance . Pintrest
Jl,Abdulhakim, Setiabudi Landmark, 14 E
Kel.Tanjung sari, Kec.Medan Selayang, Kota Madya Medan
20132 – Medan
(061) 42081483
vector41inc@gmail.com
