Daya Dukung Lateral

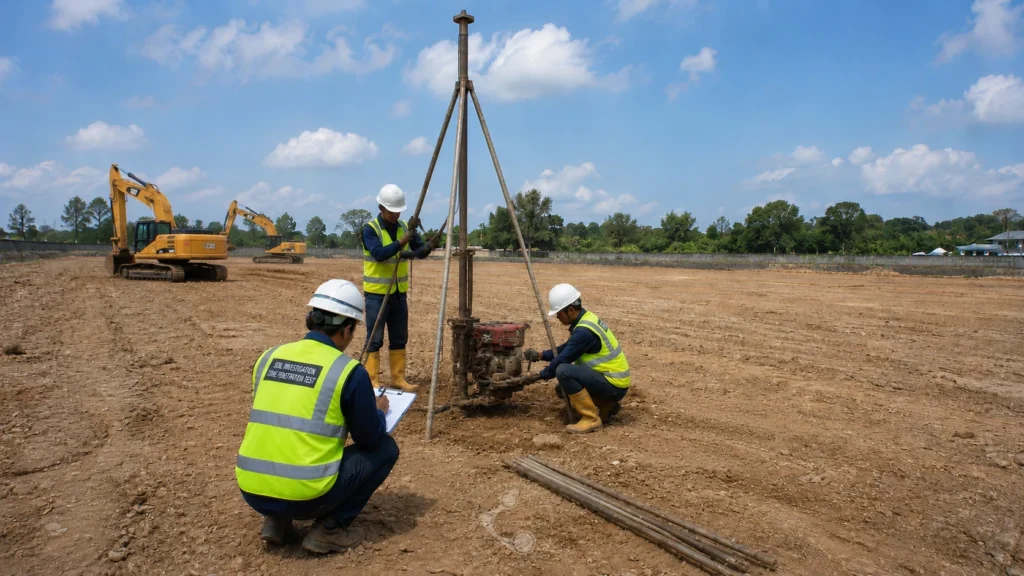

Menentukan Daya Dukung Lateral

pada Project Vector 41: RSCA Sawangan Depok 8 Lantai Jika Menggunakan Bore Pile, Square Pile, atau Spun Pile.

Dalam praktik perencanaan pondasi gedung bertingkat, analisis daya dukung lateral sering kali menjadi bagian yang paling sulit dijelaskan kepada pemilik proyek maupun engineer junior. Penyebab utamanya adalah karena sebagian besar orang masih menganggap bahwa pondasi yang paling kuat secara aksial otomatis akan menjadi pondasi terbaik secara lateral. Berdasarkan pengalaman pada berbagai proyek bangunan bertingkat menengah hingga tinggi, asumsi tersebut tidak selalu benar. Pada bangunan seperti RSCA Sawangan Depok dengan 8 lantai, ukuran bangunan 30 × 40 meter, dan jarak antar kolom 7,5 meter, keputusan mengenai daya dukung pondasi justru lebih banyak ditentukan oleh keseimbangan antara kapasitas lateral, kekakuan sistem pondasi, deformasi yang diizinkan, kemudahan pelaksanaan, kualitas konstruksi, dan efisiensi investasi. Dalam banyak kasus, masalah utama bukan terjadi karena pondasi gagal menahan beban, tetapi karena sistem pondasi menghasilkan deformasi lateral yang terlalu besar atau justru menghasilkan desain yang terlalu konservatif dan tidak ekonomis. Oleh karena itu, investigasi daya dukung pada proyek ini difokuskan untuk menentukan solusi yang paling optimal, bukan solusi yang paling kuat.

Dataset dan Sampel Investigasi

Dalam investigasi daya dukung lateral, engineer profesional biasanya tidak langsung menentukan satu jenis pondasi sebagai solusi utama. Sebaliknya, beberapa alternatif pondasi akan dibandingkan untuk memahami bagaimana masing-masing sistem merespons beban lateral yang bekerja pada struktur. Pendekatan ini lebih realistis karena keputusan akhir pada analisis daya dukung  tidak hanya dipengaruhi oleh kapasitas teoritis, tetapi juga oleh deformasi, kualitas pelaksanaan, kondisi tanah, dan efisiensi biaya. Untuk investigasi awal ini digunakan asumsi tanah sedang yang umum ditemukan pada kawasan urban Pulau Jawa dengan kedalaman pondasi efektif antara 18 hingga 24 meter.

Sampel investigasi daya dukung lateral

Dasar Engineering dan Rumus

Dalam analisis daya dukung lateral pondasi, engineer sebenarnya tidak sedang menghitung kekuatan beton atau kekuatan baja semata. Yang dievaluasi adalah hubungan antara kekakuan pondasi, tahanan lateral tanah, distribusi momen, dan deformasi yang terjadi selama masa layanan bangunan. Berdasarkan pengalaman desain pondasi dalam pada bangunan bertingkat, evaluasi daya dukung lateral yang hanya menggunakan kapasitas ultimate sering kali menghasilkan keputusan yang kurang optimal. Oleh karena itu, pendekatan Broms Method masih menjadi salah satu metode investigasi awal yang paling banyak digunakan karena mampu memberikan gambaran awal mengenai perilaku daya dukung sebelum dilakukan analisis soil-structure interaction yang lebih detail.

Rumus pendekatan daya dukung lateral:

​​

Cara membaca rumus

Kapasitas daya dukung lateral ultimate diperoleh dari dua kali kapasitas momen plastis pondasi yang dibagi dengan panjang efektif perilaku lateral pondasi.

Mengapa rumus ini digunakan

• mudah diverifikasi,
• konservatif,
• efektif untuk investigasi awal,
• dapat dibandingkan dengan simulasi numerik.

Pembuktian dan Perbandingan Sample

Dalam investigasi daya dukung lateral, keputusan engineering biasanya dilakukan melalui proses eliminasi. Engineer tidak mencari pondasi yang paling kuat, tetapi mencari pondasi yang menghasilkan keseimbangan terbaik antara kapasitas lateral, deformasi, konstruktabilitas, dan efisiensi biaya. Berdasarkan pengalaman evaluasi pondasi pada bangunan bertingkat, metode ini lebih mendekati proses pengambilan keputusan nyata dibanding hanya membandingkan kapasitas ultimate. Oleh karena itu, seluruh alternatif pada investigasi daya dukung lateral ini dibandingkan berdasarkan kapasitas relatif, displacement, dan tingkat efisiensi desain.

Maka diperoleh:

Interpretasi profesional:

• 220 kN → terlalu rendah.
• 330 kN → masih mungkin, tetapi berisiko.
• 620–650 kN → zona optimum.
• 820 kN → aman, tetapi cenderung over design.

Grafik perbandingan daya dukung lateral menunjukkan bahwa peningkatan jumlah lantai menyebabkan penurunan kapasitas lateral efektif pada seluruh sistem pondasi. Namun laju penurunan tersebut berbeda untuk setiap jenis pondasi. Pada investigasi ini, Bore Pile Ø800 dan Spun Pile Ø500 menunjukkan kurva performa yang paling stabil hingga 8 lantai, sedangkan Square Pile 45×45 mengalami penurunan kapasitas lateral paling signifikan. Sementara itu, Spun Pile Ø600 mempertahankan kapasitas lateral tertinggi, tetapi mulai menunjukkan karakteristik over design untuk kebutuhan bangunan RSCA Sawangan Depok 8 lantai. Dengan demikian, grafik ini tidak digunakan untuk menentukan pondasi yang paling kuat, melainkan untuk menentukan pondasi yang paling optimal terhadap kebutuhan struktur.

Kapasitas daya dukung lateral relatif

Perilaku displacement lateral

Evaluasi engineering

Berdasarkan investigasi daya dukung ini, terlihat bahwa Square Pile 45×45 mulai mengalami keterbatasan kekakuan lateral untuk bangunan dengan bentang kolom 7,5 meter. Bore Pile Ø600 masih dapat digunakan tetapi mulai mendekati batas efisiensi deformasi. Bore Pile Ø800 menunjukkan keseimbangan yang sangat baik antara kapasitas dan displacement. Spun Pile Ø500 menghasilkan performa daya dukung lateral yang hampir identik dengan Bore Pile Ø800, sedangkan Spun Pile Ø600 mulai memasuki kondisi over design karena peningkatan kapasitas tidak lagi sebanding dengan peningkatan biaya konstruksi.

Solusi Optimal

Dalam proyek nyata, keputusan daya dukung lateral pondasi tidak pernah diambil berdasarkan satu angka hasil perhitungan saja. Faktor pelaksanaan, kualitas konstruksi, risiko proyek, dan efisiensi investasi sering kali memiliki pengaruh yang sama besar dengan hasil analisis struktur. Berdasarkan investigasi daya dukung lateral pada proyek RSCA Sawangan Depok ini, terdapat dua alternatif utama yang berada pada zona desain optimal. Kedua alternatif tersebut memenuhi kebutuhan kapasitas lateral bangunan, tetapi memiliki karakteristik konstruksi yang berbeda.

Professional Verdict

Apabila kondisi lapangan memungkinkan pelaksanaan pemancangan dengan pengendalian getaran yang baik, maka Spun Pile Ø500 merupakan solusi daya dukung lateral yang paling optimal karena menghasilkan keseimbangan terbaik antara kapasitas, deformasi, kualitas produksi, dan efisiensi biaya.

Apabila kondisi lapangan memiliki keterbatasan terhadap getaran, kebisingan, atau akses alat berat, maka Bore Pile Ø800 menjadi solusi daya dukung lateral yang paling optimal berikutnya karena memberikan performa lateral yang sangat baik dengan fleksibilitas pelaksanaan yang lebih tinggi.

Optimasi Alternatif

Setelah solusi daya dukung lateral yang optimal diperoleh, tahap berikutnya adalah melakukan optimasi desain. Dalam praktik engineering modern, optimasi tidak berarti mengurangi faktor keamanan, tetapi meningkatkan efisiensi biaya dan konstruksi tanpa mengurangi performa yang dibutuhkan. Pendekatan ini memungkinkan proyek memperoleh hasil yang paling rasional selama umur layanan bangunan.

FAQ

Bagaimana cara menentukan daya dukung lateral pada pondasi gedung bertingkat?

Penentuan daya dukung lateral dilakukan dengan mengevaluasi interaksi antara pondasi, tanah, dan struktur atas. Engineer tidak hanya menghitung kapasitas ultimate, tetapi juga mengevaluasi displacement, rotasi pondasi, distribusi momen, serta respons struktur terhadap beban gempa dan angin. Pada praktik profesional, analisis daya dukung lateral biasanya dimulai dengan metode empiris seperti Broms Method, kemudian diverifikasi menggunakan analisis numerik dan data geoteknik aktual.

Apakah pondasi dengan diameter terbesar selalu menghasilkan daya dukung lateral terbaik?

Tidak. Peningkatan diameter memang meningkatkan kapasitas daya dukung lateral dan kekakuan pondasi, tetapi peningkatan tersebut tidak selalu sebanding dengan kebutuhan struktur. Pada investigasi ini, Spun Pile Ø600 menghasilkan kapasitas daya dukung lateral yang lebih tinggi dibanding Spun Pile Ø500, tetapi peningkatan biaya konstruksinya jauh lebih besar dibanding peningkatan performa yang diperoleh. Dalam praktik engineering, kondisi ini disebut over design.

Mengapa daya dukung lateral lebih penting pada bangunan bertingkat?

Pada bangunan bertingkat, kerusakan struktur sering kali dimulai dari deformasi lateral yang berlebihan, bukan dari kegagalan kapasitas aksial pondasi. Ketika daya dukung lateral tidak mencukupi, distribusi gaya pada kolom, balok, dan shear wall dapat berubah secara signifikan. Oleh karena itu, evaluasi daya dukung lateral menjadi salah satu faktor utama dalam desain pondasi gedung bertingkat.

Mengapa Square Pile 45×45 dianggap kurang optimal untuk investigasi ini?

Pada bangunan 8 lantai dengan bentang kolom 7,5 meter, Square Pile 45×45 menunjukkan kapasitas daya dukung lateral dan kekakuan yang lebih rendah dibanding alternatif lainnya. Walaupun kapasitas aksialnya mungkin masih memenuhi syarat, displacement lateral yang dihasilkan menjadi lebih besar sehingga mengurangi efisiensi desain secara keseluruhan.

Mengapa Spun Pile banyak digunakan untuk meningkatkan daya dukung lateral?

Spun Pile diproduksi menggunakan sistem prestressing dan proses sentrifugal sehingga memiliki kualitas beton, konsentrisitas, dan kekakuan yang sangat konsisten. Karakteristik tersebut menghasilkan performa daya dukung lateral yang sangat baik dengan deformasi yang relatif kecil dibanding beberapa jenis pondasi lainnya.

Apakah Bore Pile memiliki daya dukung lateral yang lebih baik dibanding Spun Pile?

Tidak selalu. Bore Pile memiliki keunggulan dalam fleksibilitas desain dan minim getaran, sedangkan Spun Pile memiliki keunggulan dalam kontrol kualitas manufaktur dan kekakuan penampang. Pada banyak proyek gedung bertingkat, keduanya dapat menghasilkan performa daya dukung lateral yang hampir sama apabila dirancang dengan parameter yang tepat.

Apakah investigasi daya dukung lateral ini dapat langsung digunakan untuk konstruksi?

Belum. Investigasi daya dukung lateral ini merupakan tahap decision support engineering yang bertujuan menentukan alternatif pondasi yang paling rasional. Desain final tetap harus menggunakan data soil investigation, analisis struktur, evaluasi displacement, dan verifikasi geoteknik secara lengkap.

Kesimpulan

Penentuan daya dukung lateral bukanlah proses mencari pondasi yang paling kuat, tetapi mencari pondasi yang paling optimal terhadap kondisi proyek. Berdasarkan investigasi daya dukung lateral pada proyek RSCA Sawangan Depok 8 lantai, Square Pile 45×45 menunjukkan kecenderungan under design, sedangkan Spun Pile Ø600 mulai memasuki wilayah over design. Dua alternatif yang berada pada zona optimal adalah Bore Pile Ø800 dan Spun Pile Ø500. Apabila kondisi lapangan memungkinkan pelaksanaan pemancangan, maka Spun Pile Ø500 menjadi solusi daya dukung lateral yang paling optimal. Sebaliknya, apabila terdapat pembatasan pelaksanaan, maka Bore Pile Ø800 menjadi solusi yang paling seimbang. Inilah dasar engineering yang sebenarnya dalam menentukan daya dukung lateral, yaitu dengan mengevaluasi kapasitas, kekakuan, deformasi, konstruktabilitas, kontrol mutu, dan efisiensi secara bersamaan.
