Instalasi MVMDP
PENGENALAN
Ketika terjadi gangguan pada sistem kelistrikan sebuah pabrik, perhatian sering kali tertuju pada transformator atau sumber listrik utama. Padahal, pada banyak kasus, penyebab utama gangguan justru berasal dari sistem distribusi tenaga yang tidak dirancang dengan baik. Jalur distribusi yang kurang optimal, koordinasi proteksi yang tidak tepat, maupun kapasitas panel yang tidak sesuai dapat menyebabkan downtime produksi yang jauh lebih mahal dibandingkan investasi awal pada sistem distribusi.

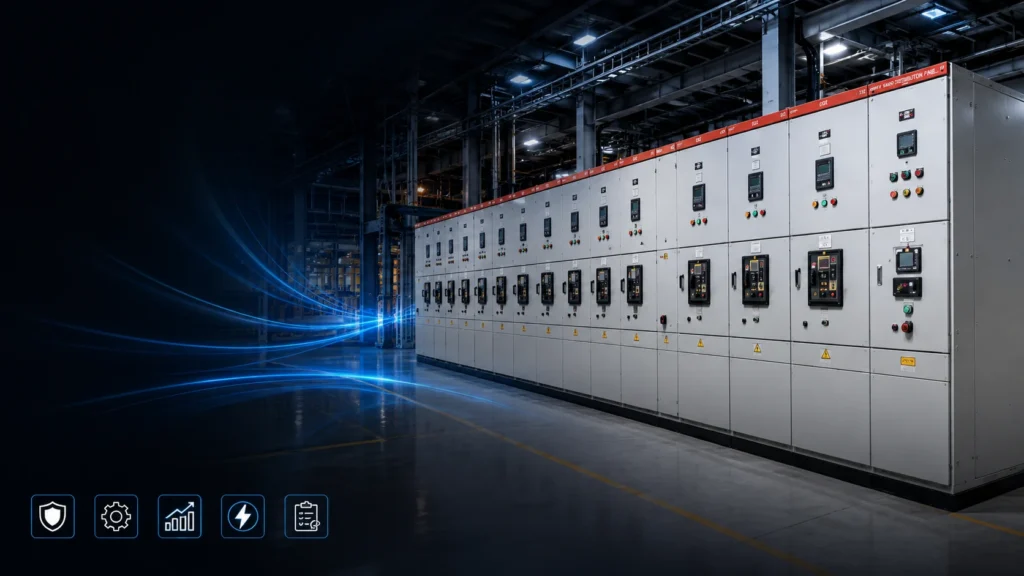

Instalasi MVMDP (Medium Voltage Main Distribution Panel) merupakan bagian penting dalam sistem distribusi tenaga listrik tegangan menengah yang berfungsi mengatur, melindungi, dan mendistribusikan energi listrik dari sumber utama menuju transformator maupun panel distribusi berikutnya. Sistem ini banyak diterapkan pada kawasan industri, pabrik manufaktur, rumah sakit, data center, gedung komersial, pertambangan, hingga berbagai fasilitas yang membutuhkan kontinuitas suplai listrik dengan tingkat keandalan tinggi.
KEUNGGULAN
Instalasi MVMDP dirancang untuk memberikan sistem distribusi listrik yang aman, stabil, dan mudah dikendalikan. Panel ini dilengkapi berbagai sistem proteksi seperti relay digital, vacuum circuit breaker (VCB), current transformer (CT), voltage transformer (PT), hingga sistem interlock yang membantu melindungi jaringan listrik dari gangguan hubung singkat, beban lebih, maupun gangguan lainnya.
Selain meningkatkan keamanan, MVMDP juga mendukung fleksibilitas pengembangan sistem distribusi di masa depan. Desain modular memungkinkan penambahan feeder, integrasi dengan sistem otomasi, maupun perluasan kapasitas tanpa harus mengganti seluruh panel distribusi. Pendekatan ini memberikan keuntungan bagi industri yang memiliki rencana ekspansi produksi.
Dari sisi operasional, instalasi MVMDP membantu meningkatkan efisiensi distribusi tenaga listrik melalui pengaturan jalur distribusi yang lebih baik, koordinasi proteksi yang akurat, serta kemudahan monitoring kondisi sistem secara real-time. Hasilnya adalah tingkat keandalan suplai listrik yang lebih tinggi serta berkurangnya risiko penghentian proses produksi akibat gangguan kelistrikan.
Instalasi MVMDP memberikan perlindungan sistem tenaga, meningkatkan kontinuitas operasional, mendukung efisiensi distribusi listrik, serta mempermudah pengembangan jaringan kelistrikan dalam jangka panjang.
FUNGSI
Fungsi utama instalasi MVMDP adalah menerima suplai listrik tegangan menengah dari jaringan utilitas atau pembangkit, kemudian mengendalikan dan mendistribusikannya menuju transformator maupun panel distribusi lainnya secara aman dan terkontrol.
Selain sebagai pusat distribusi tenaga listrik, MVMDP juga berfungsi sebagai sistem proteksi yang mampu mendeteksi berbagai kondisi abnormal seperti hubung singkat, arus lebih, gangguan tanah, tegangan tidak normal, maupun gangguan frekuensi. Sistem proteksi tersebut membantu meminimalkan kerusakan peralatan sekaligus menjaga kontinuitas operasi fasilitas.

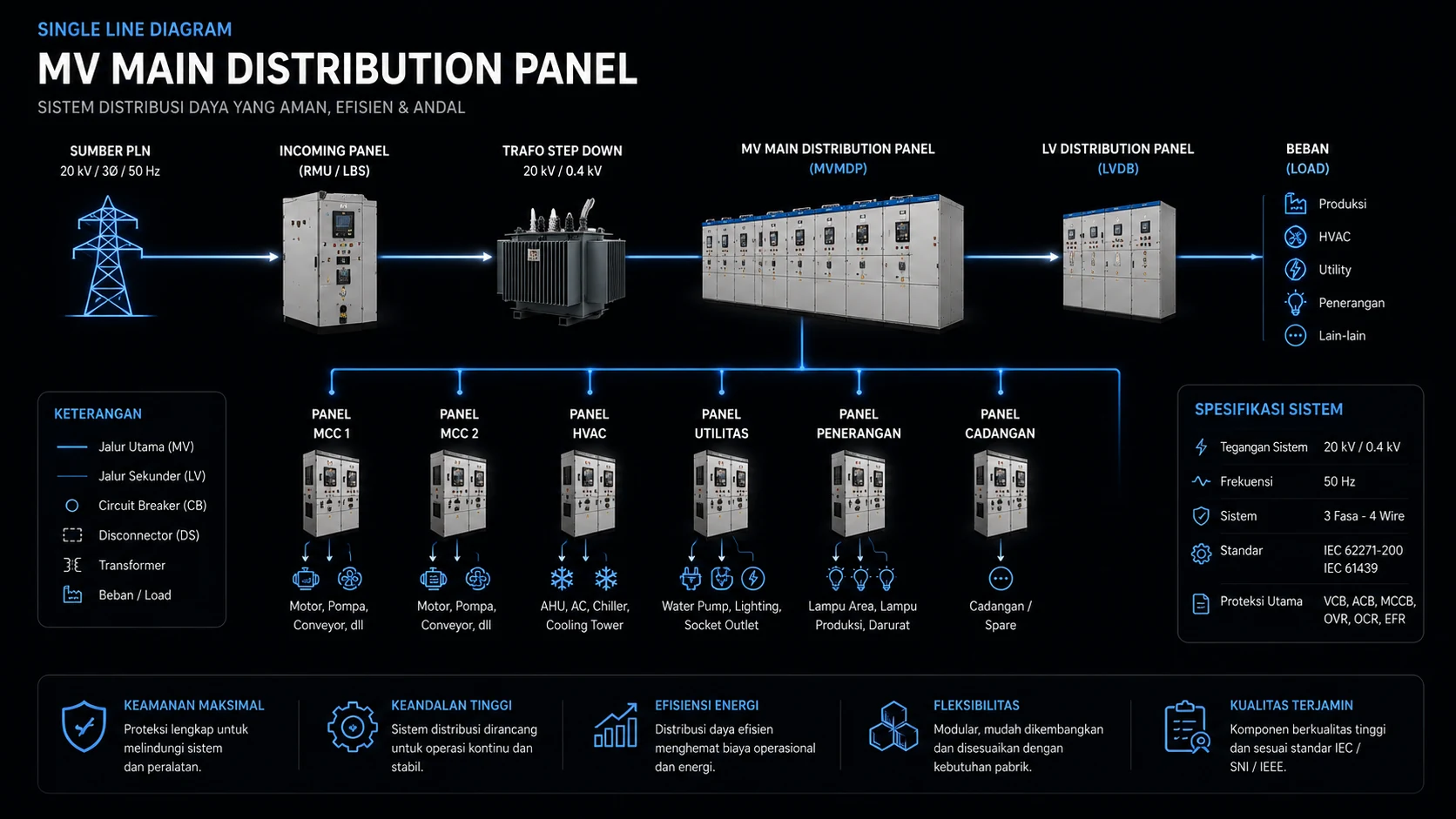

Pada berbagai proyek kelistrikan modern, MVMDP menjadi bagian utama dari sistem distribusi tegangan menengah yang menghubungkan incoming feeder, transformator distribusi, panel tegangan rendah, serta berbagai beban produksi maupun utilitas.
KLASIFIKASI
Pemilihan sistem MVMDP harus disesuaikan dengan kapasitas daya, tingkat tegangan, jumlah feeder, karakteristik beban, serta kebutuhan keandalan sistem. Setiap proyek memiliki konfigurasi distribusi yang berbeda sehingga desain panel harus mempertimbangkan kondisi operasional dan rencana pengembangan di masa depan.
Selain berdasarkan kapasitas sistem, MVMDP juga dapat diklasifikasikan berdasarkan jenis konstruksi panel, metode pemasangan, serta tipe kompartemen yang digunakan agar memenuhi kebutuhan operasional maupun standar keselamatan.
| Klasifikasi | Keterangan |
|---|---|
| Berdasarkan Tegangan | 6,6 kV, 11 kV, 20 kV |
| Berdasarkan Konstruksi | Metal Enclosed, Metal Clad |
| Berdasarkan Tipe Panel | Fixed Type, Withdrawable |
| Berdasarkan Aplikasi | Industri, Rumah Sakit, Data Center, Gedung Komersial, Pertambangan |
DETAIL
Instalasi MVMDP terdiri atas berbagai komponen yang bekerja secara terintegrasi untuk mengendalikan distribusi tenaga listrik. Komponen utama meliputi vacuum circuit breaker (VCB), relay proteksi digital, busbar, current transformer (CT), voltage transformer (PT), sistem interlock, indikator, panel metering, hingga sistem kontrol dan komunikasi.
Dalam proses perancangannya, berbagai parameter teknis seperti kapasitas arus, kemampuan menahan arus hubung singkat, sistem pentanahan, derajat proteksi, pendinginan panel, serta koordinasi proteksi harus dihitung secara cermat agar sistem mampu beroperasi dengan aman sesuai standar ketenagalistrikan.
| Parameter | Spesifikasi Umum |
|---|---|
| Jenis Panel | Medium Voltage Main Distribution Panel |
| Tegangan Sistem | 6,6 kV / 11 kV / 20 kV |
| Frekuensi | 50 Hz |
| Arus Busbar | ±630–3150 A |
| Arus Hubung Singkat | Hingga ±31,5 kA / 1 detik |
| Pemutus Tenaga | Vacuum Circuit Breaker (VCB) |
| Derajat Proteksi | IP4X (Indoor) |
| Standar | IEC 62271, IEC 61439, SPLN, PUIL |
ESTIMASI BIAYA
Biaya instalasi MVMDP dipengaruhi oleh tingkat tegangan, kapasitas arus, jumlah feeder, jenis vacuum circuit breaker, sistem proteksi, spesifikasi relay, konfigurasi panel, serta kebutuhan integrasi dengan sistem otomasi maupun SCADA. Semakin kompleks konfigurasi distribusi, semakin besar pula investasi yang diperlukan.
Selain panel utama, biaya proyek juga mencakup pekerjaan desain sistem, pengujian pabrik (Factory Acceptance Test), instalasi, terminasi kabel, commissioning, pengujian relay, koordinasi proteksi, hingga dokumentasi teknis. Oleh karena itu, estimasi biaya harus disusun berdasarkan single line diagram dan spesifikasi teknis proyek.
| Komponen Biaya | Estimasi Tahun 2026 |
|---|---|
| Panel MVMDP | Menyesuaikan spesifikasi |
| Vacuum Circuit Breaker (VCB) | Menyesuaikan kapasitas |
| Relay Proteksi Digital | Menyesuaikan konfigurasi |
| Instalasi dan Terminasi Kabel | Menyesuaikan jumlah feeder |
| Commissioning dan Pengujian | Menyesuaikan ruang lingkup |
| Sistem MVMDP Lengkap | Menyesuaikan kebutuhan proyek |
Disclaimer: Estimasi biaya di atas merupakan gambaran umum pada tahun berjalan dan dapat berubah tergantung kapasitas sistem, jumlah feeder, spesifikasi panel, jenis proteksi, lokasi proyek, kondisi instalasi, serta kebijakan masing-masing penyedia jasa.
FAQ
Apa yang dimaksud dengan MVMDP?
MVMDP adalah Medium Voltage Main Distribution Panel yang berfungsi sebagai panel utama untuk mengendalikan dan mendistribusikan tenaga listrik tegangan menengah.
Apa fungsi utama instalasi MVMDP?
Fungsi utamanya adalah menerima suplai listrik, mengatur distribusi daya, melindungi sistem dari gangguan listrik, serta menjaga kontinuitas operasional.
Apa perbedaan MVMDP dengan LVMDP?
MVMDP bekerja pada sistem tegangan menengah, sedangkan LVMDP digunakan untuk distribusi tegangan rendah setelah melewati transformator.
Komponen apa saja yang terdapat pada MVMDP?
Komponen utama meliputi vacuum circuit breaker, relay proteksi, busbar, CT, PT, panel metering, sistem interlock, dan perangkat kontrol.
Mengapa koordinasi proteksi penting pada MVMDP?
Koordinasi proteksi memastikan hanya bagian yang mengalami gangguan yang diputus sehingga area lain tetap memperoleh suplai listrik.
Standar apa yang digunakan dalam instalasi MVMDP?
Instalasi umumnya mengacu pada standar IEC, SPLN, dan PUIL sesuai karakteristik sistem distribusi tenaga listrik.
Apa yang memengaruhi biaya instalasi MVMDP?
Biaya dipengaruhi oleh kapasitas sistem, jumlah feeder, jenis VCB, spesifikasi relay, konfigurasi panel, serta kompleksitas instalasi.
Apakah MVMDP dapat diintegrasikan dengan SCADA?
Ya. Banyak sistem MVMDP modern mendukung integrasi dengan SCADA, BMS, maupun platform monitoring berbasis industri.
Apakah tersedia jasa instalasi MVMDP di Medan?
Ya. Berbagai kontraktor elektrikal di Medan menyediakan layanan desain, fabrikasi panel, instalasi, pengujian, hingga commissioning sistem MVMDP.
Bagaimana memilih sistem MVMDP yang tepat untuk proyek di Medan?
Pemilihan sebaiknya mempertimbangkan kapasitas daya, tingkat tegangan, kebutuhan ekspansi, koordinasi proteksi, kualitas komponen, kepatuhan terhadap standar teknis, serta kemudahan pemeliharaan agar sistem distribusi dapat beroperasi secara andal dalam jangka panjang.
KESIMPULAN
Instalasi MVMDP merupakan bagian utama dari sistem distribusi tenaga listrik tegangan menengah yang berperan menjaga keamanan, keandalan, dan kontinuitas suplai listrik pada berbagai fasilitas industri maupun komersial. Sistem ini tidak hanya berfungsi sebagai pusat distribusi energi, tetapi juga sebagai lapisan proteksi terhadap berbagai gangguan kelistrikan.
Dengan memahami fungsi, keunggulan, klasifikasi, spesifikasi teknis, serta faktor yang memengaruhi biaya, proses perencanaan instalasi MVMDP dapat dilakukan secara lebih tepat. Pendekatan tersebut membantu menghasilkan sistem distribusi listrik yang aman, efisien, mudah dikembangkan, serta mampu mendukung operasional fasilitas secara berkelanjutan.
