Jenis Kabel Listrik (UMUM)
Pengertian Kabel Listrik
Kabel listrik adalah penghantar yang berfungsi menyalurkan energi listrik dari sumber daya menuju beban listrik. Umumnya kabel terdiri dari inti konduktor berbahan tembaga atau aluminium yang dilapisi isolasi untuk melindungi penghantar dari gangguan eksternal.
Setiap Jenis Kabel Listrik dirancang untuk kondisi pemasangan, kapasitas arus, dan lingkungan kerja yang berbeda.

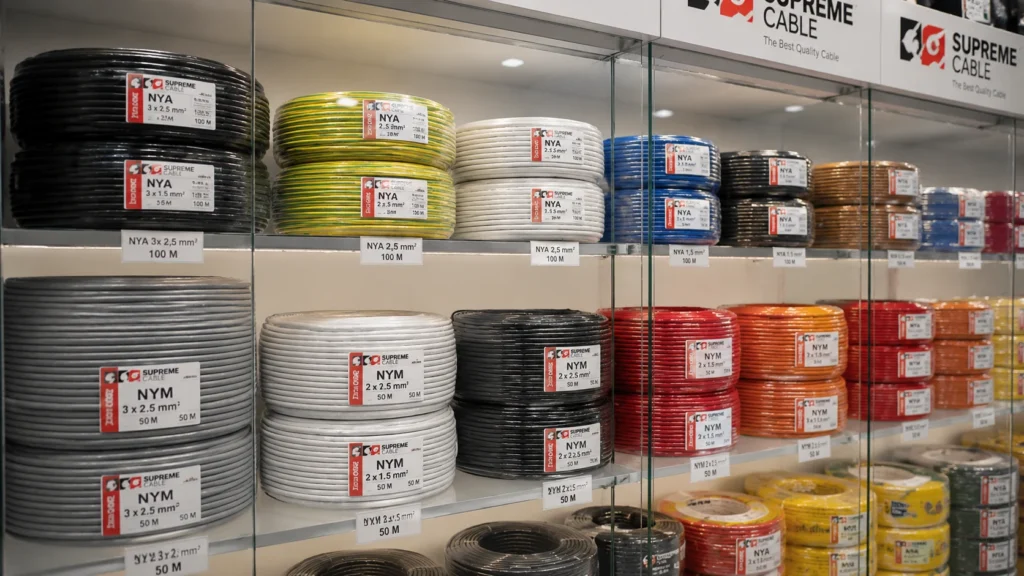

Kabel NYA
Karakteristik dan Kegunaan
NYA merupakan salah satu Jenis Kabel Listrik yang paling banyak digunakan pada instalasi rumah tinggal. Kabel ini memiliki satu inti penghantar tembaga dengan satu lapis isolasi PVC.
Kegunaan:
- Instalasi lampu.
- Stop kontak.
- Jalur listrik dalam pipa conduit.
Spesifikasi umum:
- 1,5 mm².
- 2,5 mm².
- 4 mm².
- 6 mm².
Merek populer:
- Supreme.
- Kabelmetal.
- Eterna.
- Jembo.
Harga Juni 2026
| Jenis Kabel | Satuan | Harga |
|---|---|---|
| NYA 1,5 mm² | Roll 50 m | Rp220.000 – Rp320.000 |
| NYA 2,5 mm² | Roll 50 m | Rp350.000 – Rp500.000 |
| NYA 4 mm² | Roll 50 m | Rp600.000 – Rp850.000 |

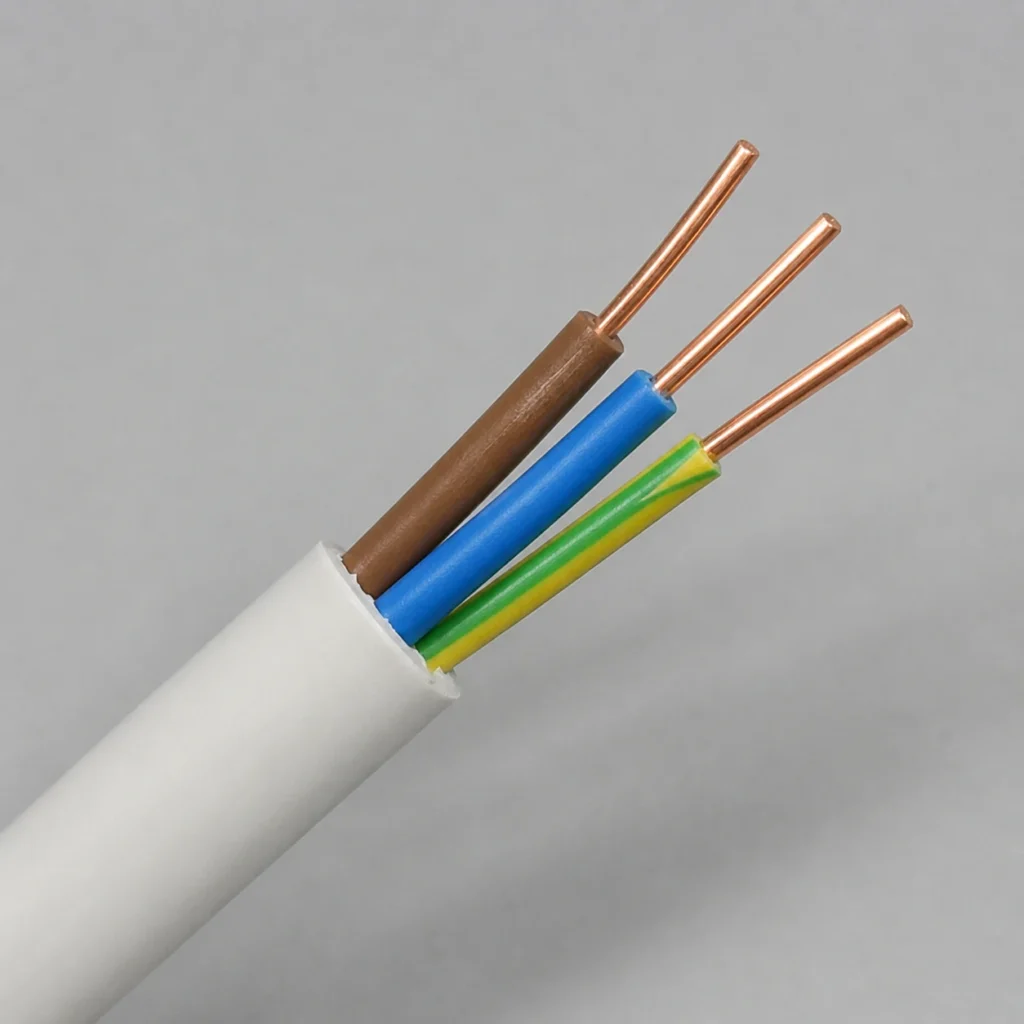

Kabel NYM
Karakteristik dan Kegunaan
NYM termasuk Jenis Kabel Listrik yang memiliki dua hingga empat inti penghantar dengan lapisan isolasi ganda sehingga lebih aman dibanding NYA.
Kegunaan:
- Instalasi rumah.
- Instalasi gedung.
- Jalur listrik indoor.
Spesifikasi umum:
- 2 x 1,5 mm².
- 2 x 2,5 mm².
- 3 x 2,5 mm².
- 4 x 4 mm².
Harga Juni 2026
| Jenis Kabel | Satuan | Harga |
|---|---|---|
| NYM 2 x 1,5 mm² | Roll 50 m | Rp450.000 – Rp650.000 |
| NYM 2 x 2,5 mm² | Roll 50 m | Rp700.000 – Rp1.100.000 |
| NYM 3 x 2,5 mm² | Roll 50 m | Rp950.000 – Rp1.500.000 |

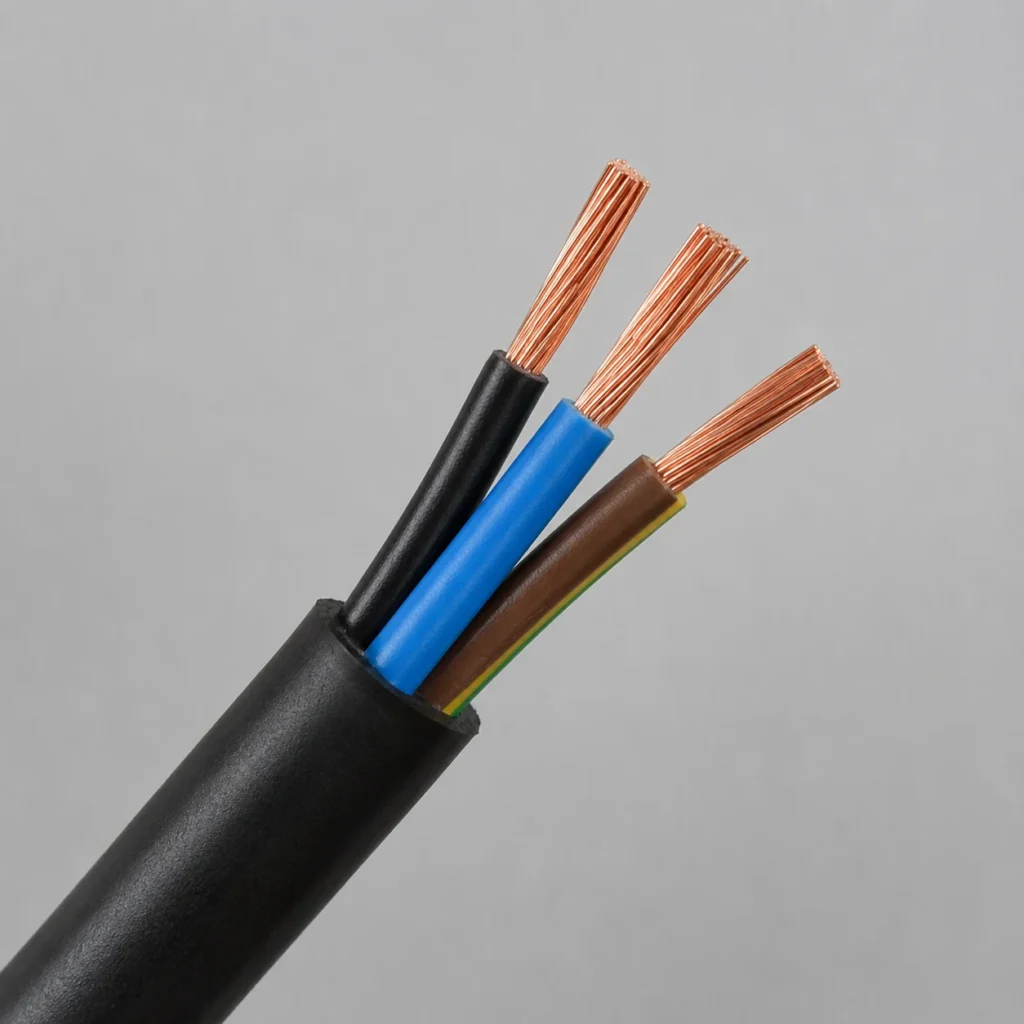

Kabel NYY
Karakteristik dan Kegunaan
NYY merupakan Jenis Kabel Listrik dengan lapisan isolasi dan selubung luar yang lebih tebal sehingga cocok digunakan pada area luar ruangan.
Kegunaan:
- Jalur bawah tanah.
- Instalasi outdoor.
- Panel distribusi.
Spesifikasi umum:
- 2 x 2,5 mm².
- 4 x 4 mm².
- 4 x 10 mm².
Harga Juni 2026
| Jenis Kabel | Satuan | Harga |
|---|---|---|
| NYY 2 x 2,5 mm² | Meter | Rp35.000 – Rp50.000 |
| NYY 4 x 4 mm² | Meter | Rp80.000 – Rp120.000 |
| NYY 4 x 10 mm² | Meter | Rp180.000 – Rp280.000 |

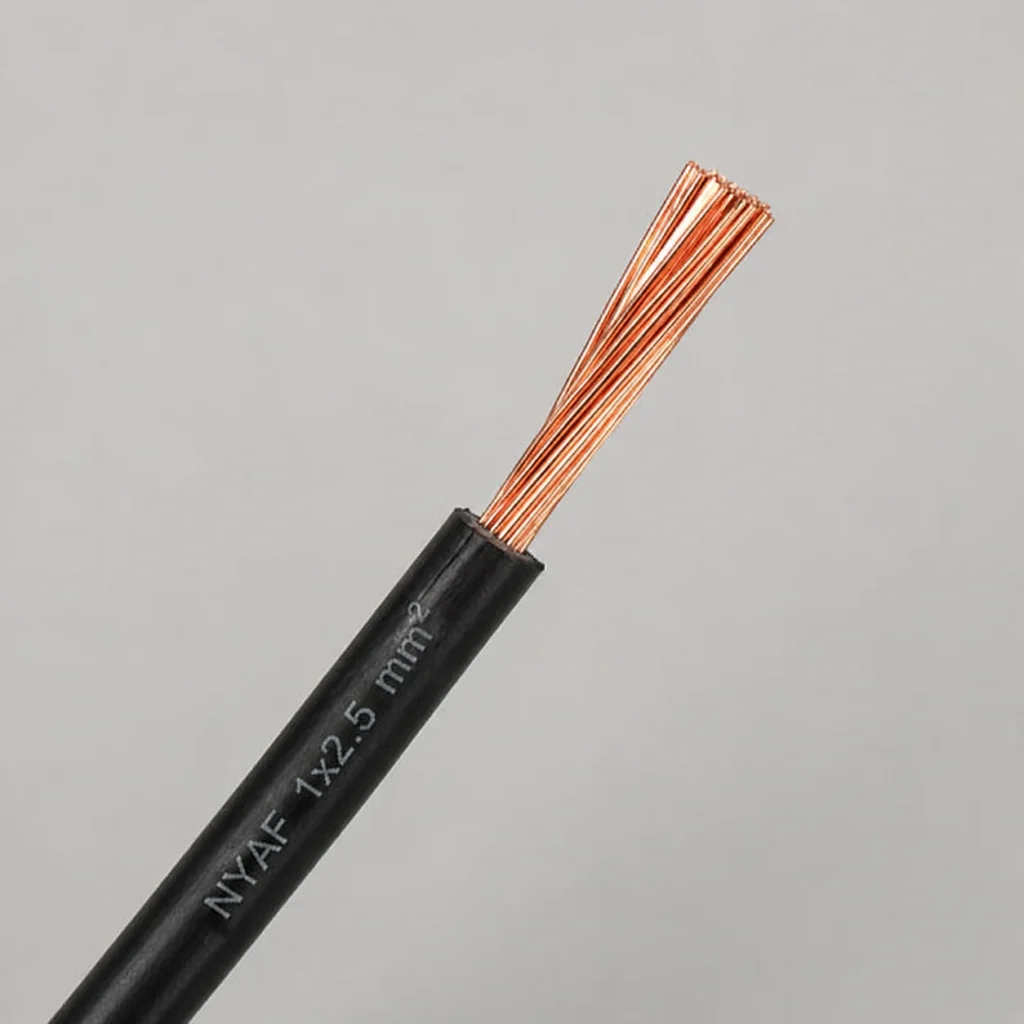

Kabel NYAF
Karakteristik dan Kegunaan
NYAF adalah Jenis Kabel Listrik yang menggunakan serabut tembaga fleksibel sehingga mudah dibentuk.
Kegunaan:
- Panel listrik.
- Mesin industri.
- Jalur kontrol.
Spesifikasi umum:
- 1,5 mm².
- 2,5 mm².
- 4 mm².
- 6 mm².
Harga Juni 2026
| Jenis Kabel | Satuan | Harga |
|---|---|---|
| NYAF 1,5 mm² | Roll 100 m | Rp700.000 – Rp1.000.000 |
| NYAF 2,5 mm² | Roll 100 m | Rp1.100.000 – Rp1.600.000 |
| NYAF 4 mm² | Roll 100 m | Rp1.800.000 – Rp2.500.000 |

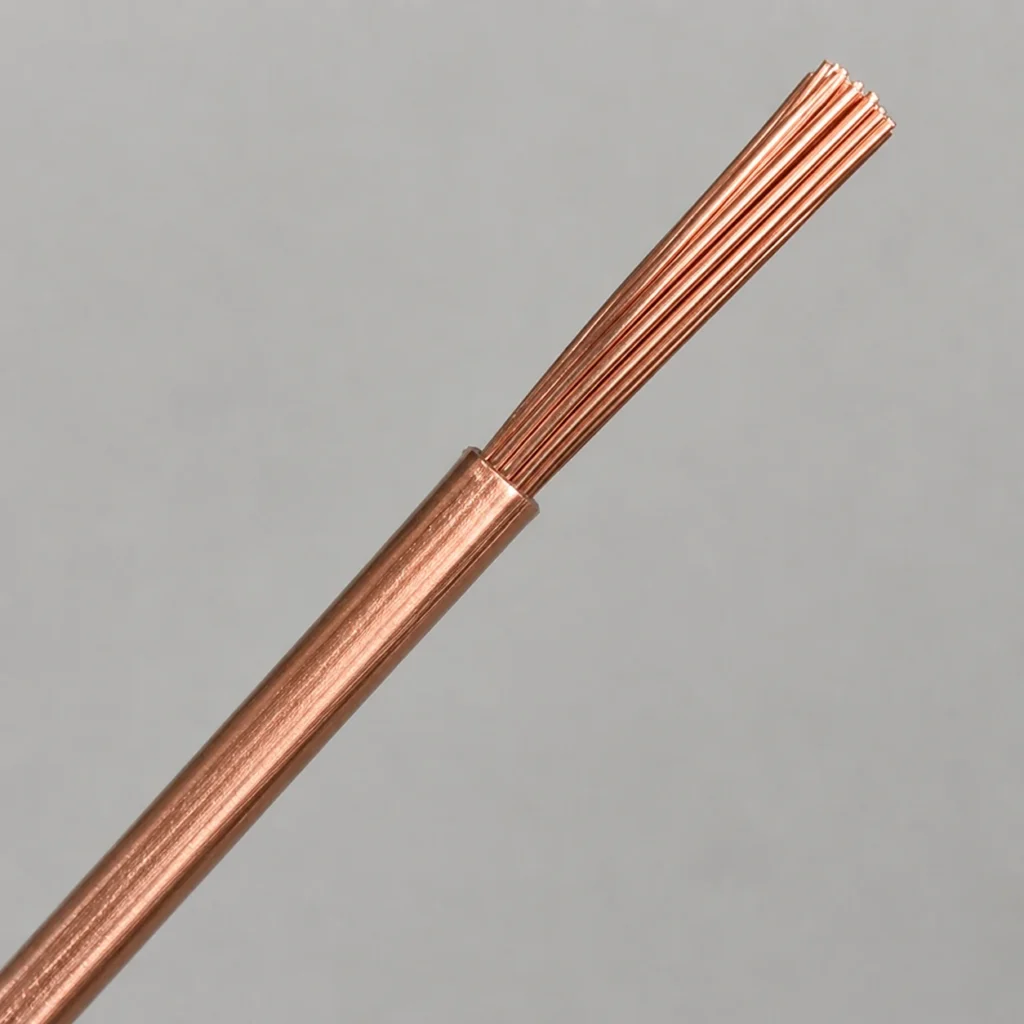

Kabel BC (Bare Copper)
Karakteristik dan Kegunaan
BC merupakan Jenis Kabel Listrik tanpa isolasi yang umumnya digunakan sebagai sistem grounding.
Kegunaan:
- Grounding panel.
- Grounding penangkal petir.
- Grounding genset.
Harga Juni 2026
| Jenis Kabel | Satuan | Harga |
|---|---|---|
| BC 16 mm² | Meter | Rp18.000 – Rp30.000 |
| BC 25 mm² | Meter | Rp35.000 – Rp55.000 |
| BC 50 mm² | Meter | Rp65.000 – Rp100.000 |

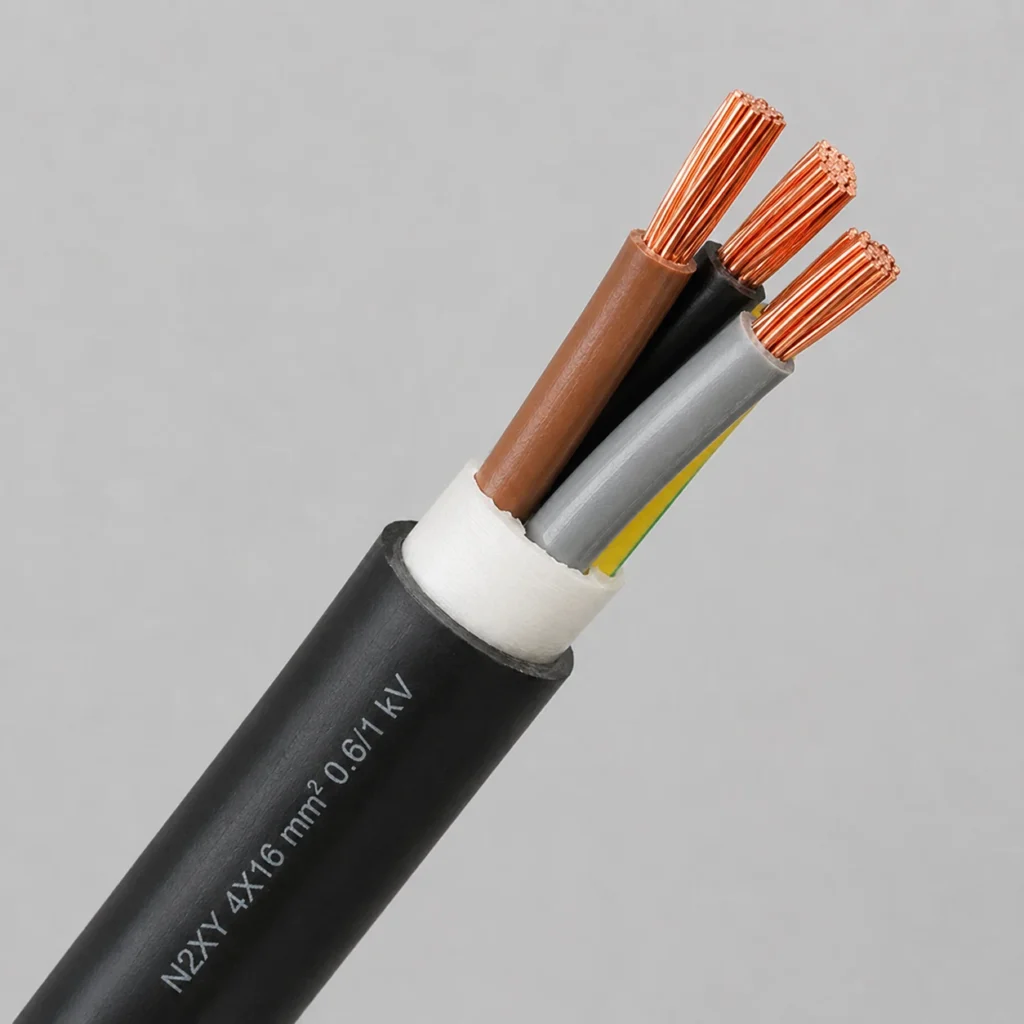

Kabel N2XY
Karakteristik dan Kegunaan
N2XY merupakan Jenis Kabel Listrik premium yang menggunakan isolasi XLPE dengan ketahanan panas lebih tinggi dibanding PVC.
Kegunaan:
- Gedung bertingkat.
- Industri.
- Data center.
- Distribusi daya besar.
Harga Juni 2026
| Jenis Kabel | Satuan | Harga |
|---|---|---|
| N2XY 4 x 10 mm² | Meter | Rp180.000 – Rp300.000 |
| N2XY 4 x 25 mm² | Meter | Rp400.000 – Rp700.000 |
| N2XY 4 x 50 mm² | Meter | Rp800.000 – Rp1.400.000 |
Kapasitas Kabel Berdasarkan Ukuran
Tabel Kapasitas Arus Kabel Tembaga
| Ukuran Kabel | Kapasitas Arus |
|---|---|
| 1,5 mm² | 10–16 A |
| 2,5 mm² | 16–25 A |
| 4 mm² | 25–32 A |
| 6 mm² | 32–40 A |
| 10 mm² | 40–63 A |
| 16 mm² | 63–80 A |
| 25 mm² | 80–100 A |
| 35 mm² | 100–125 A |
| 50 mm² | 125–150 A |
Cara Menghitung Kebutuhan Kabel
Sistem 1 Phase
Rumus:
Ampere = Watt ÷ Volt
Contoh:
Daya = 2.200 Watt
Tegangan = 220 Volt
Arus:
2.200 ÷ 220
= 10 Ampere
Maka minimal menggunakan kabel 1,5 mm².
Sistem 3 Phase
Rumus:
Ampere = Watt ÷ (1,73 × Volt × Cos φ)
Perhitungan ini biasanya digunakan pada gedung dan industri.
Rekomendasi Penggunaan Kabel
Rumah Tinggal
Jenis Kabel Listrik yang direkomendasikan:
- NYA untuk instalasi dalam pipa.
- NYM untuk jalur utama rumah.
Ruko dan Kantor
Disarankan menggunakan:
- NYM.
- NYY.
- NYAF untuk panel.
Gedung Bertingkat
Jenis Kabel Listrik yang lebih sesuai:
- NYY.
- N2XY.
- Fire Resistant Cable.
Grounding
Gunakan:
- BC Copper.
- Bare Copper Premium.
Merek Kabel yang Banyak Digunakan
- Supreme
- Kabelmetal
- Jembo
- Eterna
- Extrana
Kabel Untuk Kolam Renang
Jenis Kabel Yang Direkomendasikan
Area kolam renang termasuk lingkungan dengan kelembaban tinggi dan risiko kontak langsung dengan air. Oleh karena itu, kabel yang digunakan harus memiliki perlindungan isolasi yang lebih baik dibanding instalasi rumah biasa.
Jenis kabel yang umum digunakan:
- NYY
- N2XY

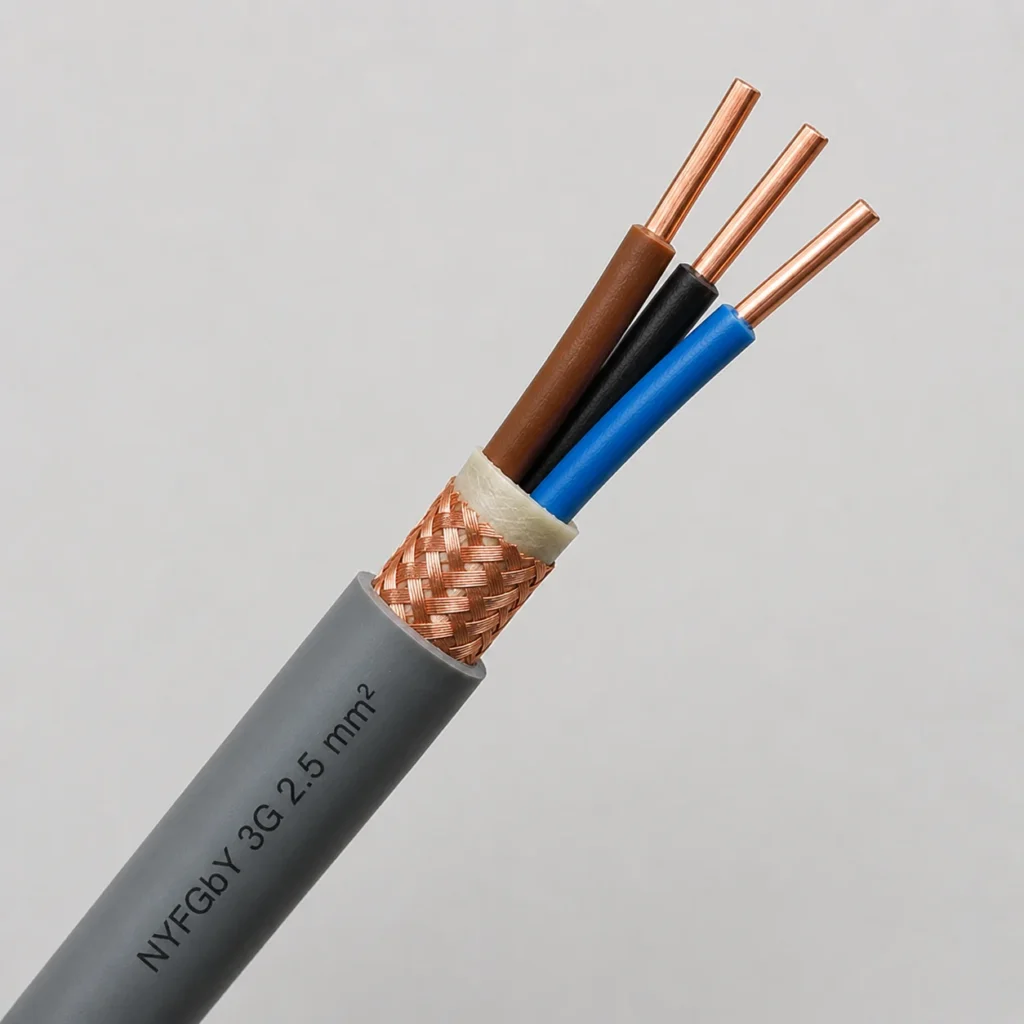

- NYFGbY (untuk instalasi bawah tanah atau area berisiko tinggi)
- Flexible Submersible Cable (untuk pompa celup)
Untuk instalasi lampu kolam renang bawah air, kabel harus memiliki rating waterproof dan dipasang menggunakan pipa conduit kedap air.
Ukuran Kabel Yang Umum Digunakan
| Peralatan | Ukuran Kabel |
|---|---|
| Lampu Kolam LED | 2 x 1,5 mm² |
| Pompa Sirkulasi 0,5–1 HP | 3 x 2,5 mm² |
| Pompa 1–3 HP | 3 x 4 mm² |
| Heat Pump Kolam | 3 x 6 mm² hingga 10 mm² |
| Panel Kolam | 3 x 4 mm² hingga 3 x 10 mm² |
Merek Yang Direkomendasikan
- Supreme
- Jembo
- Kabelmetal
- Extrana
- Prysmian
- Nexans (premium)
Sistem Pengaman Wajib
Pada instalasi kolam renang, selain memilih Jenis Kabel Listrik yang tepat, sangat disarankan menggunakan:
- RCCB 30 mA
- Grounding maksimal 5 Ohm
- Equipotential Bonding
- MCB terpisah untuk sistem kolam
Karena area kolam renang termasuk kategori lokasi dengan risiko sengatan listrik tinggi.
Kabel Untuk Lift Rumah Mewah (Home Lift)
Jenis Kabel Yang Direkomendasikan
Lift rumah modern membutuhkan kabel daya dan kabel kontrol yang berbeda.
Untuk daya utama biasanya digunakan:
- N2XY
- NYY
- NYFGbY
Sedangkan untuk sistem kontrol dan sensor digunakan:
- Flexible Control Cable
- Shielded Control Cable
- Elevator Traveling Cable
Jenis Kabel Listrik ini dipilih karena memiliki fleksibilitas tinggi dan tahan terhadap gerakan naik turun lift setiap hari.
Ukuran Kabel Untuk Lift Rumah
Ukuran kabel sangat bergantung pada kapasitas motor lift.
| Kapasitas Lift | Ukuran Kabel Daya |
|---|---|
| 2–3 Orang | 4 x 4 mm² |
| 4–5 Orang | 4 x 6 mm² |
| 5–6 Orang | 4 x 10 mm² |
| Lift Premium Vacuum | 4 x 6 mm² |
| Lift Hidrolik Besar | 4 x 10 mm² – 16 mm² |
Kabel Kontrol Lift
Umumnya menggunakan:
| Fungsi | Kabel |
|---|---|
| Sensor Lift | 0,75 mm² |
| Panel Kontrol | 1 mm² – 1,5 mm² |
| Traveling Cable | 12–24 Core |
| Sistem Interkom | CAT6 atau Fiber |
Merek Yang Banyak Digunakan Pada Lift
- Supreme
- Kabelmetal
- Jembo
- Prysmian
- Nexans
- Draka
- TKD Germany
- Igus Chainflex
Rekomendasi Untuk Rumah Mewah
Untuk rumah mewah dengan lift pribadi 2–5 lantai, umumnya kontraktor MEP menggunakan kombinasi:
- Kabel daya N2XY 4 x 6 mm² atau 4 x 10 mm².
- Grounding BC 16 mm² atau 25 mm².
- Traveling Cable khusus lift dari TKD atau Prysmian.
- RCCB dan MCCB terpisah dari panel utama.
Sistem ini memberikan tingkat keamanan, keandalan, dan umur operasional yang lebih baik dibanding penggunaan kabel instalasi rumah standar.
Catatan Penting
Baik pada kolam renang maupun lift rumah mewah, pemilihan Jenis Kabel Listrik tidak boleh hanya berdasarkan daya listrik semata. Panjang jalur kabel, metode pemasangan, suhu lingkungan, kelembaban, faktor penurunan tegangan (voltage drop), serta standar keselamatan PUIL juga harus diperhitungkan oleh konsultan MEP atau kontraktor listrik profesional sebelum menentukan ukuran kabel yang akan digunakan. Untuk proyek rumah premium, penggunaan kabel kelas industri seperti N2XY dan kabel kontrol bersertifikasi internasional jauh lebih direkomendasikan dibanding hanya mengandalkan kabel instalasi rumah standar.
Kabel Untuk Sistem AC Split
Jenis Kabel Yang Direkomendasikan
AC split rumah tangga umumnya menggunakan kabel daya dan kabel komunikasi antara unit indoor dan outdoor. Untuk instalasi permanen, Jenis Kabel Listrik yang paling sering digunakan adalah:
- NYM
- NYY
- NYAF (dalam panel)
Kabel harus ditarik langsung dari panel atau MCB khusus agar tidak bercampur dengan sirkuit stop kontak dan penerangan.
Ukuran Kabel Berdasarkan Kapasitas AC Split
| Kapasitas AC | Daya Rata-rata | Kabel Minimum |
|---|---|---|
| 0,5 PK | 400–500 Watt | 3 x 1,5 mm² |
| 1 PK | 700–900 Watt | 3 x 1,5 mm² |
| 1,5 PK | 1.000–1.300 Watt | 3 x 2,5 mm² |
| 2 PK | 1.500–2.000 Watt | 3 x 2,5 mm² |
| 2,5 PK | 2.000–2.500 Watt | 3 x 4 mm² |
Merek Yang Direkomendasikan
- Supreme
- Jembo
- Kabelmetal
- Eterna
Untuk rumah premium, penggunaan kabel NYM 3 x 2,5 mm² biasanya menjadi standar minimum untuk AC 1 hingga 2 PK.
Kabel Untuk Sistem AC VRV / VRF
Jenis Kabel Yang Direkomendasikan
VRV (Variable Refrigerant Volume) atau VRF (Variable Refrigerant Flow) memiliki kebutuhan kabel yang lebih kompleks dibanding AC split karena terdapat jaringan komunikasi antar unit.
Jenis Kabel Listrik yang umum digunakan:
- N2XY
- NYY
- NYM
- Shielded Communication Cable
- Control Cable
VRV tidak hanya membutuhkan kabel daya, tetapi juga kabel data komunikasi antara indoor unit dan outdoor unit.
Ukuran Kabel Daya VRV
| Kapasitas Outdoor VRV | Kabel Minimum |
|---|---|
| 8 HP | 4 x 6 mm² |
| 10 HP | 4 x 10 mm² |
| 16 HP | 4 x 16 mm² |
| 20 HP | 4 x 25 mm² |
| 30 HP | 4 x 35 mm² |
Kabel Komunikasi VRV
Biasanya menggunakan:
- Shielded Cable 2 Core
- 1,25 mm²
- 1,5 mm²
Jenis kabel komunikasi ini wajib mengikuti spesifikasi pabrikan seperti Daikin, Mitsubishi Electric, Toshiba, LG, atau Panasonic.
Merek Yang Direkomendasikan
- Supreme
- Jembo
- Prysmian
- Nexans
- Belden (komunikasi)
- Draka
Kabel Untuk Sistem AC Central Chiller
Jenis Kabel Yang Direkomendasikan
Pada sistem AC Central, kebutuhan daya jauh lebih besar dibanding AC split maupun VRV. Karena itu digunakan Jenis Kabel Listrik kelas gedung dan industri.
Jenis yang umum digunakan:
- N2XY
- NYY
- NYFGbY
- Fire Resistant Cable

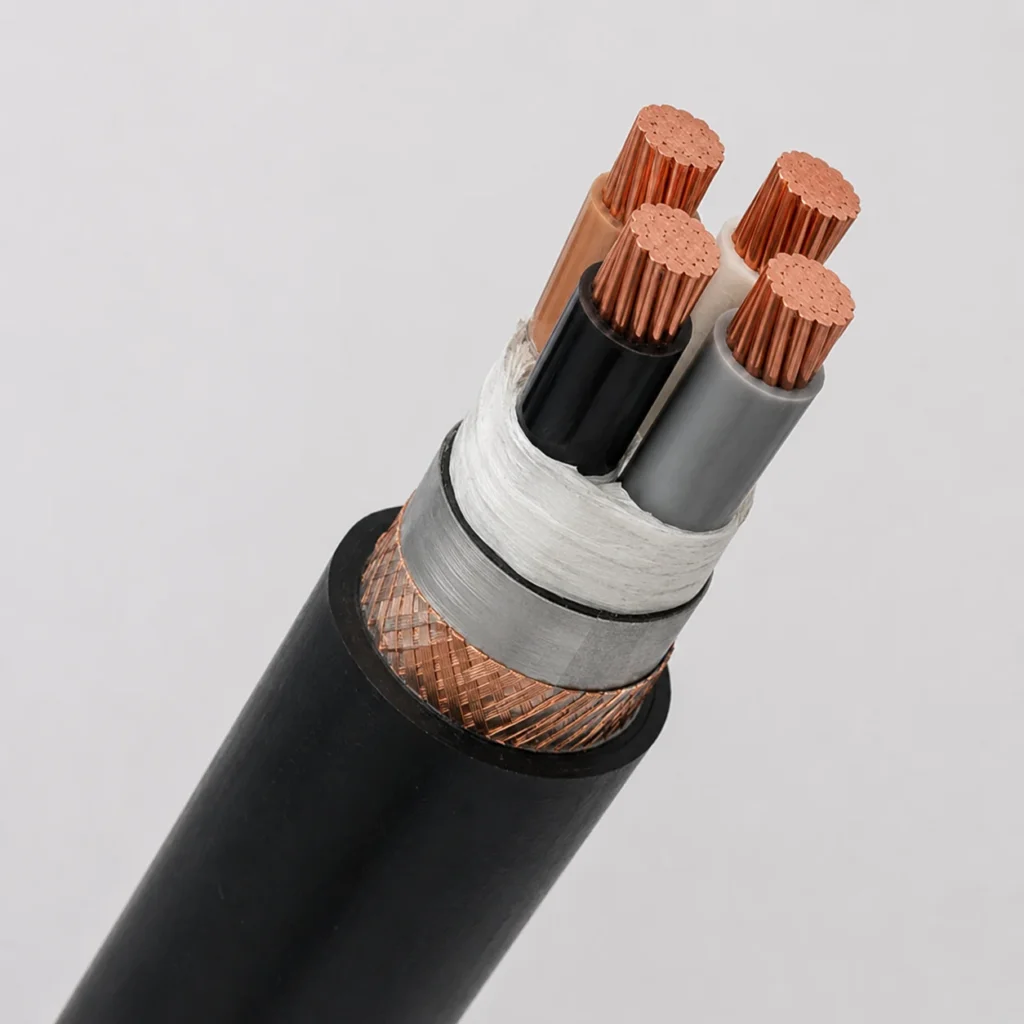

- XLPE Power Cable
Sistem AC Central biasanya menggunakan listrik 3 phase dengan panel distribusi tersendiri.
Ukuran Kabel Berdasarkan Kapasitas Chiller
| Kapasitas Chiller | Kabel Minimum |
|---|---|
| 20 TR | 4 x 25 mm² |
| 50 TR | 4 x 50 mm² |
| 100 TR | 4 x 95 mm² |
| 150 TR | 4 x 120 mm² |
| 200 TR | 4 x 150 mm² |
Kabel Untuk Pompa dan Cooling Tower
Biasanya menggunakan:
- N2XY 4 x 10 mm²
- N2XY 4 x 16 mm²
- N2XY 4 x 25 mm²
Tergantung kapasitas motor pompa.
Merek Yang Direkomendasikan
- Prysmian
- Supreme
- Jembo
- Kabelmetal
- Nexans
- Furukawa
Rekomendasi Praktis Berdasarkan Jenis Bangunan
| Jenis Bangunan | Sistem AC | Kabel Yang Umum Digunakan |
|---|---|---|
| Rumah 1–2 Lantai | Split AC | NYM 3 x 1,5 mm² – 2,5 mm² |
| Rumah Mewah 2–4 Lantai | Multi Split | NYM atau NYY 3 x 2,5 mm² – 4 mm² |
| Villa dan Rumah Premium | VRV Mini | NYY atau N2XY 4 x 6 mm² |
| Gedung Perkantoran | VRV | N2XY 4 x 10 mm² – 35 mm² |
| Hotel dan Mall | AC Central | N2XY 25 mm² – 150 mm² |
| Rumah Sakit | AC Central + Fire Rated | N2XY dan Fire Resistant Cable |
Catatan Penting Untuk AC Central dan VRV
Pada proyek gedung modern, pemilihan Jenis Kabel Listrik untuk sistem pendingin udara tidak boleh hanya berdasarkan kapasitas AC. Perhitungan harus memperhatikan panjang kabel, voltage drop, faktor koreksi suhu, metode instalasi, arus start motor, serta standar PUIL dan SNI yang berlaku. Karena itu, untuk sistem VRV maupun AC Central, ukuran kabel akhir biasanya ditentukan oleh konsultan MEP atau engineer kelistrikan setelah dilakukan perhitungan beban secara detail, bukan hanya berdasarkan jumlah PK atau kapasitas pendingin saja.
Kesimpulan
Jenis Kabel Listrik memiliki fungsi dan karakteristik yang berbeda sesuai kebutuhan instalasi. Untuk rumah tinggal, kabel NYA dan NYM masih menjadi pilihan paling umum karena ekonomis dan mudah diperoleh. Untuk instalasi luar ruangan, panel listrik, serta gedung bertingkat, penggunaan Jenis Kabel Listrik seperti NYY, NYAF, dan N2XY lebih direkomendasikan karena memiliki tingkat perlindungan dan kapasitas yang lebih tinggi.
Pemilihan ukuran kabel harus selalu didasarkan pada perhitungan beban listrik yang akan digunakan. Dengan memahami Jenis Kabel Listrik, kapasitas arus, serta aplikasi yang tepat, sistem kelistrikan dapat bekerja lebih aman, efisien, dan memiliki umur layanan yang lebih panjang.
