Kabel NYY
PENGENALAN
Ketika merancang instalasi listrik untuk area luar bangunan atau jaringan bawah tanah, tantangan yang dihadapi tidak lagi sebatas kemampuan menghantarkan arus listrik. Kabel juga harus mampu bertahan terhadap kelembapan, tekanan tanah, perubahan suhu, gesekan mekanis, hingga paparan lingkungan yang dapat mempercepat kerusakan isolasi. Oleh karena itu, pemilihan jenis kabel menjadi keputusan penting yang akan memengaruhi keandalan sistem kelistrikan dalam jangka panjang.
Banyak kegagalan instalasi listrik pada proyek outdoor bukan disebabkan oleh kualitas sumber daya listrik, melainkan karena penggunaan kabel yang tidak dirancang untuk kondisi lingkungan tersebut. Kabel dengan perlindungan yang kurang memadai berpotensi mengalami kerusakan isolasi lebih cepat, meningkatkan risiko gangguan listrik, bahkan memperbesar biaya pemeliharaan di masa mendatang.
Kabel NYY merupakan kabel tenaga berisolasi ganda dengan selubung luar PVC yang dirancang untuk instalasi tetap, baik di dalam bangunan maupun di luar ruangan, termasuk pemasangan di bawah tanah dengan perlindungan yang sesuai. Menggunakan konduktor tembaga pejal berkualitas tinggi serta konstruksi multi lapis, Kabel NYY mampu memberikan kombinasi antara konduktivitas listrik yang baik, perlindungan mekanis, serta ketahanan terhadap kelembapan dan kondisi lingkungan yang lebih berat dibandingkan kabel instalasi biasa.
Karena karakteristik tersebut, Kabel NYY banyak digunakan pada jaringan distribusi listrik, gedung komersial, kawasan industri, fasilitas publik, proyek infrastruktur, instalasi bawah tanah, hingga berbagai aplikasi luar ruangan yang membutuhkan sistem distribusi tenaga listrik yang lebih andal dan tahan lama.
KEUNGGULAN
Kabel NYY dirancang untuk memberikan tingkat perlindungan yang lebih tinggi dibandingkan kabel instalasi standar. Kombinasi konduktor tembaga, isolasi PVC pada setiap inti, filler, serta selubung luar PVC menghasilkan konstruksi yang kokoh sehingga kabel mampu bekerja pada lingkungan dengan tingkat kelembapan maupun tekanan mekanis yang lebih tinggi.
Selain memberikan perlindungan terhadap penghantar listrik, konstruksi tersebut juga membantu menjaga kestabilan performa distribusi daya dalam jangka panjang sehingga banyak digunakan pada proyek-proyek yang membutuhkan keandalan tinggi.
Keunggulan Kabel NYY
- Menggunakan konduktor tembaga berkualitas tinggi.
- Isolasi ganda dengan perlindungan lebih baik.
- Selubung luar PVC yang kuat.
- Tahan terhadap kelembapan.
- Cocok untuk instalasi bawah tanah.
- Dapat digunakan pada instalasi luar ruangan.
- Memiliki ketahanan mekanis yang baik.
- Tahan terhadap perubahan cuaca.
- Umur pakai panjang.
- Diproduksi sesuai standar SNI untuk aplikasi tertentu.
FUNGSI
Kabel NYY berfungsi sebagai penghantar tenaga listrik pada instalasi tetap yang memerlukan perlindungan lebih tinggi terhadap lingkungan. Kabel ini banyak digunakan sebagai jalur distribusi utama maupun cabang pada bangunan dan kawasan yang membutuhkan sistem kelistrikan dengan tingkat keandalan tinggi.
Selain digunakan di dalam bangunan, Kabel NYY juga banyak diaplikasikan pada jaringan distribusi luar ruangan serta instalasi bawah tanah yang memerlukan perlindungan tambahan terhadap kelembapan dan gangguan mekanis.
Fungsi Kabel NYY
- Distribusi tenaga listrik.
- Instalasi bawah tanah.
- Instalasi luar ruangan.
- Instalasi gedung komersial.
- Instalasi industri.
- Instalasi rumah sakit.
- Instalasi sekolah.
- Instalasi fasilitas publik.
- Distribusi panel utama.
- Jalur suplai listrik permanen.
KLASIFIKASI
Pemilihan Kabel NYY harus disesuaikan dengan kapasitas arus, jumlah inti konduktor, panjang jalur instalasi, serta jenis beban listrik yang akan dilayani. Semakin besar kapasitas daya yang disalurkan, semakin besar pula ukuran penampang konduktor yang diperlukan.
| Jenis | Penggunaan | Karakteristik |
|---|---|---|
| NYY 2 Inti | Instalasi satu fasa | Digunakan untuk distribusi tenaga listrik sederhana. |
| NYY 3 Inti | Instalasi dengan grounding | Memiliki penghantar tambahan untuk sistem pembumian. |
| NYY 4 Inti | Distribusi tiga fasa | Digunakan pada panel distribusi dan instalasi industri. |

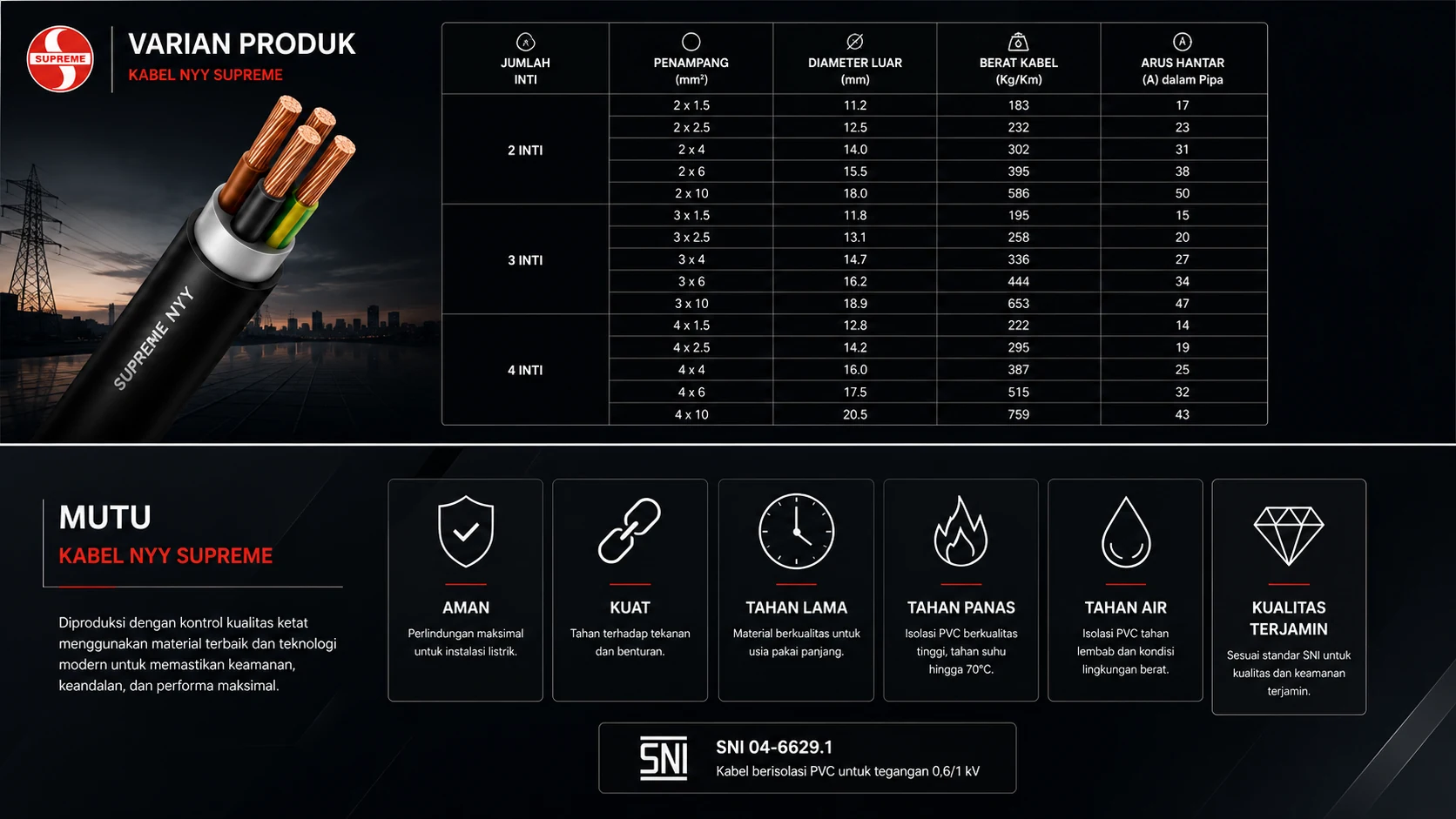

Ukuran penampang yang umum digunakan
- 1,5 mm²
- 2,5 mm²
- 4 mm²
- 6 mm²
- 10 mm²
- 16 mm²
- 25 mm²
- 35 mm²
- 50 mm²
- 70 mm²
DETAIL
Kabel NYY memiliki konstruksi yang terdiri dari konduktor tembaga pejal, lapisan isolasi PVC pada setiap inti, material pengisi (filler), serta selubung luar PVC berwarna hitam yang memberikan perlindungan terhadap kelembapan, benturan ringan, dan berbagai kondisi lingkungan.
Secara umum, Kabel NYY memiliki tegangan nominal sekitar 0,6/1 kV dengan suhu operasi maksimum sekitar 70°C. Selubung luar PVC membuat kabel lebih sesuai digunakan pada instalasi luar ruangan maupun jalur bawah tanah dibandingkan kabel instalasi yang hanya memiliki lapisan isolasi tunggal.
Spesifikasi umum Kabel NYY
- Konduktor tembaga pejal.
- Isolasi PVC pada setiap inti.
- Filler untuk menjaga bentuk kabel.
- Selubung luar PVC.
- Tegangan nominal 0,6/1 kV.
- Suhu operasi maksimum sekitar 70°C.
- Diproduksi sesuai standar SNI.
| Parameter | Keterangan |
|---|---|
| Jenis Kabel | NYY |
| Konduktor | Copper Solid |
| Isolasi | PVC |
| Selubung Luar | PVC Hitam |
| Tegangan Kerja | 0,6/1 kV |
| Suhu Maksimum | 70°C |
| Standar | SNI |
| Aplikasi | Instalasi tetap bawah tanah dan outdoor |
Walaupun memiliki perlindungan yang lebih baik, pemasangan Kabel NYY tetap harus mengikuti standar instalasi kelistrikan. Pada jalur bawah tanah, penggunaan pipa pelindung atau metode proteksi tambahan tetap dapat dipertimbangkan sesuai kondisi lokasi dan tingkat risiko mekanis.
ESTIMASI HARGA
Harga Kabel NYY dipengaruhi oleh ukuran penampang, jumlah inti, panjang kabel, kualitas material tembaga, spesifikasi isolasi, serta fluktuasi harga bahan baku. Semakin besar ukuran penampang dan jumlah inti, semakin tinggi pula kebutuhan material sehingga harga kabel akan meningkat.
| Komponen | Estimasi |
|---|---|
| NYY 2 × 1,5 mm² | Menyesuaikan harga pasar |
| NYY 2 × 2,5 mm² | Menyesuaikan harga pasar |
| NYY 3 × 2,5 mm² | Menyesuaikan harga pasar |
| NYY 4 × 4 mm² | Menyesuaikan harga pasar |
| Jasa Instalasi | Menyesuaikan lingkup pekerjaan |
| Material Pendukung | Menyesuaikan kebutuhan proyek |
Disclaimer: Estimasi harga di atas merupakan gambaran pasar pada tahun berjalan dan dapat berubah tergantung ukuran kabel, jumlah inti, panjang kebutuhan, spesifikasi produk, lokasi proyek, volume pembelian, kondisi lapangan, serta kebijakan masing-masing penyedia produk maupun jasa.
FAQ
Apa itu Kabel NYY?
Kabel NYY adalah kabel tenaga berisolasi ganda dengan selubung luar PVC yang digunakan untuk instalasi listrik tetap, baik di dalam bangunan maupun di luar ruangan.
Apa keunggulan Kabel NYY dibandingkan Kabel NYM?
Kabel NYY memiliki selubung luar yang lebih kuat sehingga lebih sesuai digunakan pada instalasi luar ruangan dan jalur bawah tanah dibandingkan Kabel NYM.
Apakah Kabel NYY dapat ditanam langsung di dalam tanah?
Kabel NYY dirancang untuk instalasi bawah tanah, namun metode pemasangan tetap harus mengikuti standar dan mempertimbangkan perlindungan tambahan sesuai kondisi lapangan.
Apakah NYY tahan terhadap cuaca?
Ya. Selubung luar PVC memberikan perlindungan terhadap kelembapan dan berbagai kondisi lingkungan sehingga cocok untuk instalasi outdoor.
Bagaimana memilih ukuran Kabel NYY yang tepat?
Pemilihan ukuran harus mempertimbangkan kapasitas arus, panjang jalur kabel, jenis beban listrik, serta standar desain instalasi.
Berapa jumlah inti yang tersedia pada Kabel NYY?
Kabel NYY tersedia dalam berbagai konfigurasi inti, mulai dari dua inti, tiga inti, hingga empat inti atau lebih sesuai kebutuhan distribusi tenaga listrik.
Apakah Kabel NYY memenuhi standar keselamatan?
Produk Kabel NYY yang diproduksi sesuai standar SNI dirancang untuk memenuhi persyaratan keselamatan instalasi listrik apabila dipasang sesuai ketentuan.
Apakah tersedia pemasangan Kabel NYY di Medan?
Ya. Banyak kontraktor elektrikal di Medan menyediakan layanan instalasi Kabel NYY untuk rumah tinggal, gedung komersial, kawasan industri, hingga proyek infrastruktur.
Bagaimana memilih Kabel NYY untuk proyek di Medan?
Pastikan ukuran penampang, jumlah inti, dan spesifikasi kabel sesuai kebutuhan proyek, menggunakan produk berkualitas yang memenuhi standar, serta dipasang oleh tenaga yang memahami PUIL dan praktik instalasi kelistrikan.
Apakah Kabel NYY memerlukan pemeriksaan berkala?
Ya. Pemeriksaan kondisi kabel, sambungan, panel distribusi, serta sistem proteksi tetap diperlukan untuk menjaga keamanan dan keandalan instalasi listrik selama masa operasional.
KESIMPULAN
Kabel NYY merupakan kabel tenaga yang dirancang untuk memberikan perlindungan lebih tinggi terhadap instalasi listrik, terutama pada lingkungan luar ruangan dan jalur bawah tanah. Dengan konstruksi konduktor tembaga berkualitas, isolasi PVC, filler, dan selubung luar yang kuat, Kabel NYY mampu mendukung distribusi tenaga listrik yang stabil sekaligus memberikan ketahanan terhadap berbagai kondisi lingkungan.
Pemilihan ukuran penampang, jumlah inti, serta metode pemasangan yang sesuai standar akan membantu menghasilkan sistem distribusi listrik yang aman, efisien, dan memiliki umur pakai yang panjang. Oleh karena itu, Kabel NYY menjadi salah satu pilihan utama untuk berbagai proyek instalasi listrik permanen yang membutuhkan keandalan tinggi.
