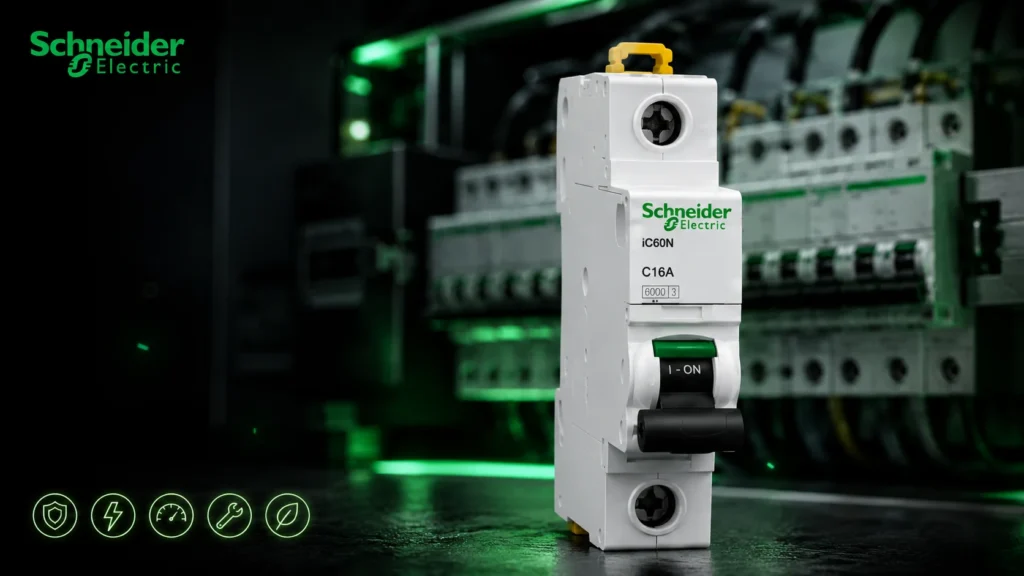

MCB 1 PHASE

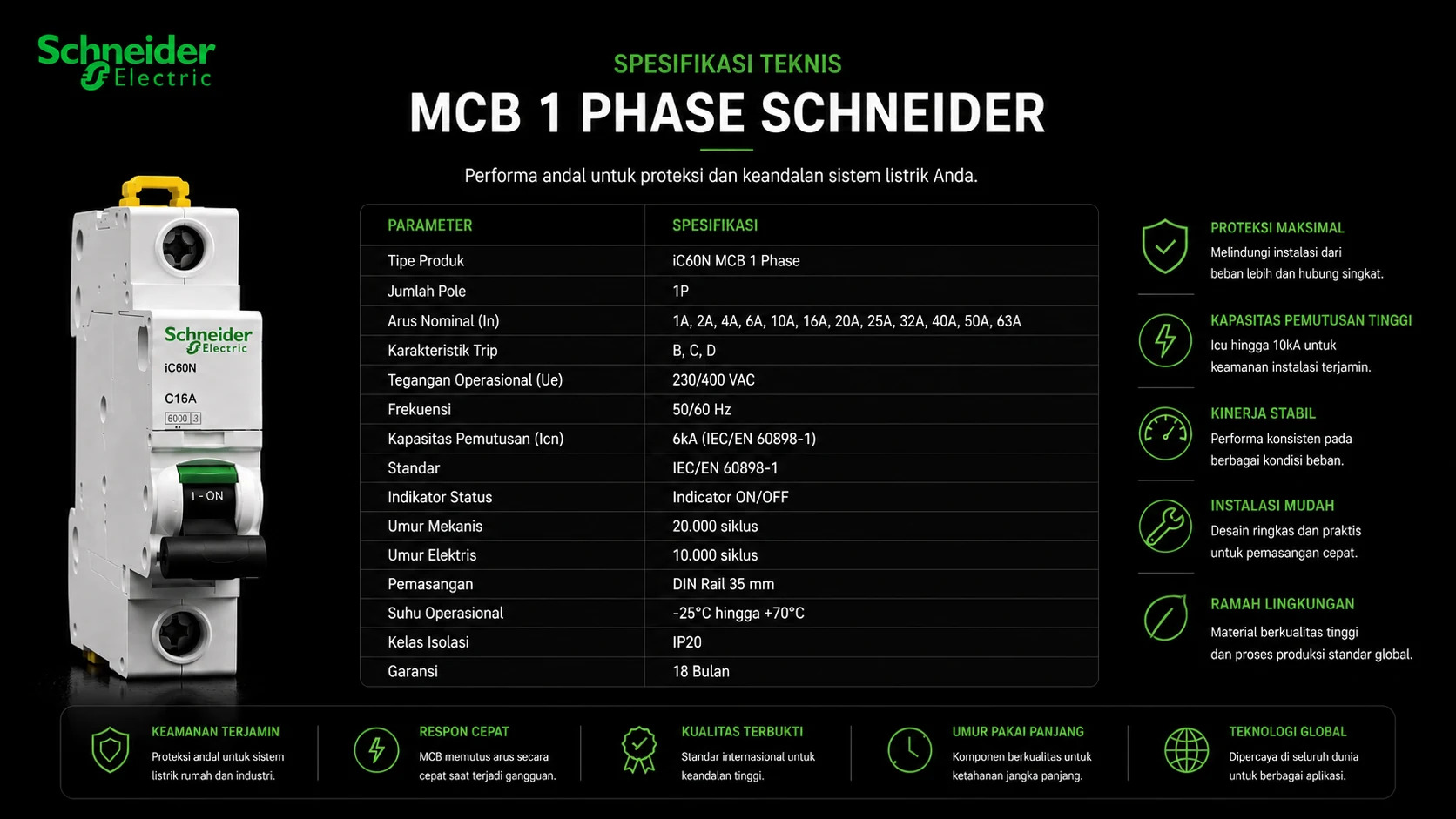

SPESIFIKASI MCB 1 PHASE
Listrik telah menjadi bagian yang tidak terpisahkan dari kehidupan sehari-hari. Hampir seluruh aktivitas di rumah, kantor, toko, maupun bangunan komersial bergantung pada sistem kelistrikan yang bekerja secara terus-menerus. Namun, semakin besar penggunaan listrik, semakin tinggi pula risiko terjadinya gangguan seperti beban berlebih (overload), hubungan singkat (short circuit), maupun kerusakan instalasi akibat arus yang melebihi kapasitas penghantar.
Banyak orang hanya memperhatikan kapasitas daya listrik tanpa memahami pentingnya perangkat proteksi yang bekerja di balik panel listrik. Padahal, sistem distribusi listrik tidak hanya membutuhkan sumber daya yang stabil, tetapi juga memerlukan perangkat yang mampu memutus aliran listrik secara otomatis ketika terjadi gangguan. Salah satu perangkat yang memiliki peran paling penting dalam sistem listrik satu fasa adalah MCB 1 Phase (Miniature Circuit Breaker).
MCB 1 Phase digunakan pada berbagai instalasi listrik bertegangan rendah seperti rumah tinggal, ruko, kantor, toko, apartemen, hingga berbagai bangunan komersial kecil. Perangkat ini dirancang untuk melindungi penghantar listrik, panel distribusi, dan peralatan elektronik dari risiko kerusakan akibat arus lebih maupun hubung singkat sehingga sistem kelistrikan dapat bekerja dengan lebih aman, stabil, dan andal.
KEUNGGULAN
Perkembangan teknologi kelistrikan membuat MCB 1 Phase menjadi perangkat proteksi yang semakin andal dan mudah digunakan pada berbagai jenis instalasi listrik. Dibandingkan penggunaan sekering konvensional, MCB mampu memberikan perlindungan yang lebih konsisten karena dapat digunakan kembali setelah gangguan diperbaiki tanpa perlu mengganti elemen pengaman.
Selain memberikan perlindungan terhadap gangguan listrik, MCB juga memiliki ukuran yang ringkas sehingga mudah dipasang pada berbagai jenis panel distribusi. Produk modern diproduksi sesuai standar internasional sehingga mampu memberikan performa yang stabil dalam penggunaan jangka panjang.
Beberapa keunggulan MCB 1 Phase antara lain:
- Memberikan perlindungan terhadap arus lebih.
- Melindungi instalasi dari hubung singkat.
- Memutus aliran listrik secara otomatis.
- Mudah dipasang pada panel listrik.
- Memiliki ukuran yang ringkas.
- Tersedia dalam berbagai kapasitas arus.
- Memiliki pilihan kurva karakteristik sesuai jenis beban.
- Dapat digunakan kembali setelah trip.
- Perawatan relatif sederhana.
- Memenuhi standar keselamatan pada berbagai produk bersertifikasi.
FUNGSI
Fungsi utama MCB 1 Phase adalah melindungi sistem kelistrikan satu fasa dari gangguan arus lebih (overload) dan hubung singkat (short circuit) dengan cara memutus aliran listrik secara otomatis ketika arus melebihi batas aman yang telah ditentukan. Mekanisme ini membantu mencegah panas berlebih pada penghantar listrik, mengurangi risiko kerusakan peralatan elektronik, serta menurunkan potensi terjadinya kebakaran akibat gangguan kelistrikan.
Selain sebagai perangkat proteksi, MCB 1 Phase juga berfungsi sebagai sakelar (switching device) yang memungkinkan pengguna memutus atau menghubungkan aliran listrik secara aman ketika melakukan perawatan, inspeksi, maupun penggantian peralatan listrik. Dengan demikian, proses pekerjaan pada instalasi dapat dilakukan tanpa harus mematikan seluruh sistem distribusi listrik pada bangunan.
Pada instalasi rumah tinggal maupun bangunan komersial, MCB 1 Phase juga membantu membagi jalur distribusi listrik ke beberapa kelompok beban sehingga apabila terjadi gangguan pada salah satu sirkuit, hanya jalur tersebut yang terputus sementara jalur lainnya tetap dapat beroperasi. Pendekatan ini meningkatkan keandalan sistem distribusi sekaligus mempermudah proses identifikasi apabila terjadi gangguan pada instalasi.

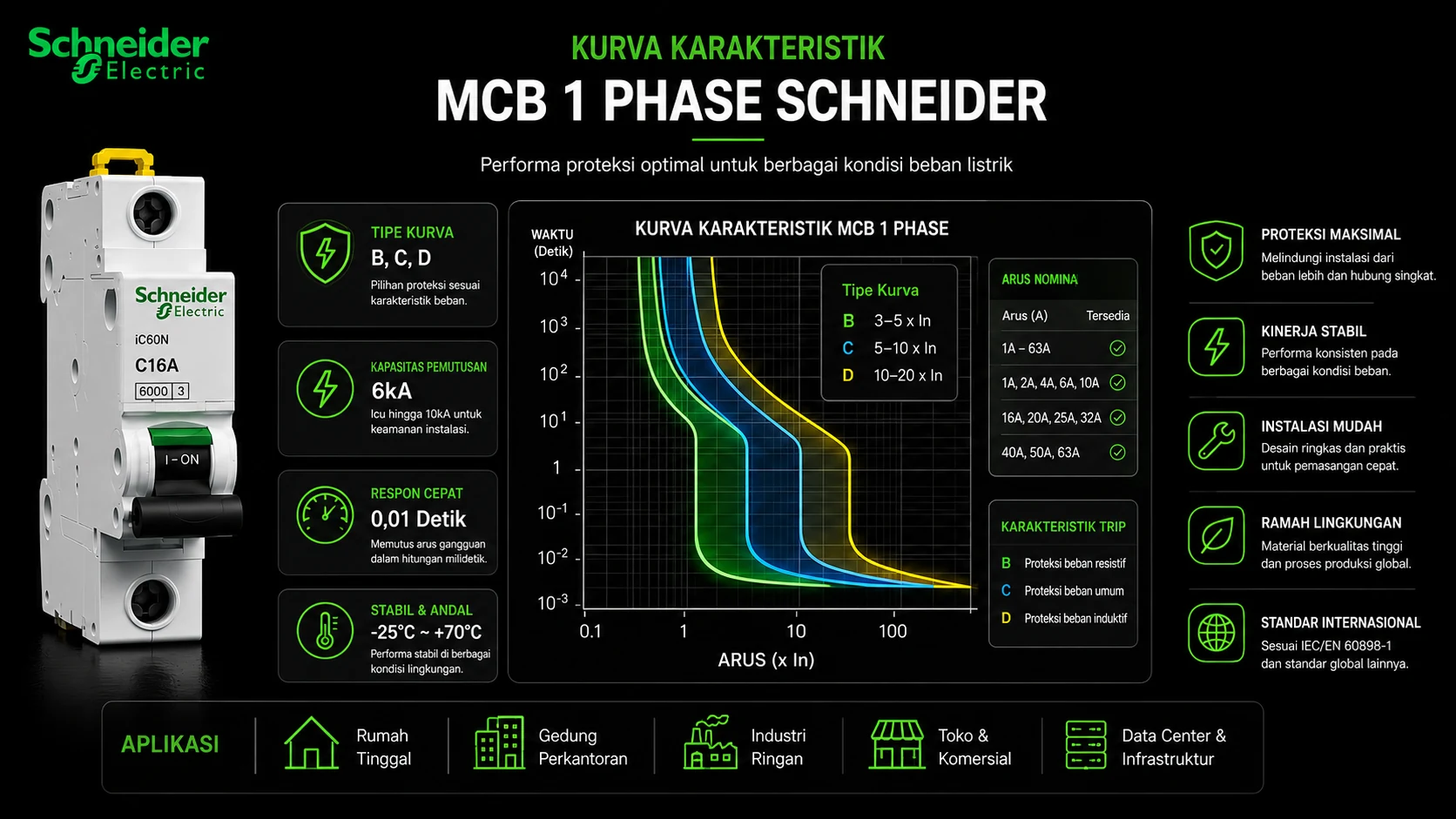

KLASIFIKASI
MCB 1 Phase tersedia dalam beberapa jenis yang disesuaikan dengan karakteristik beban listrik dan kebutuhan instalasi.
| Klasifikasi | Keterangan |
|---|---|
| Kurva B | Digunakan untuk beban resistif ringan seperti lampu. |
| Kurva C | Digunakan pada instalasi rumah, kantor, dan beban umum. |
| Kurva D | Digunakan untuk motor listrik dan beban induktif. |
| 6A–32A | Kapasitas umum untuk instalasi rumah tinggal. |
| 40A–63A | Digunakan pada beban yang lebih besar sesuai kebutuhan sistem. |
Selain berdasarkan kurva karakteristik, MCB 1 Phase juga dibedakan berdasarkan kapasitas arus nominal, kapasitas pemutusan (breaking capacity), tegangan kerja, serta standar internasasional yang digunakan sebagai acuan produksi dan pengujian.
DETAIL

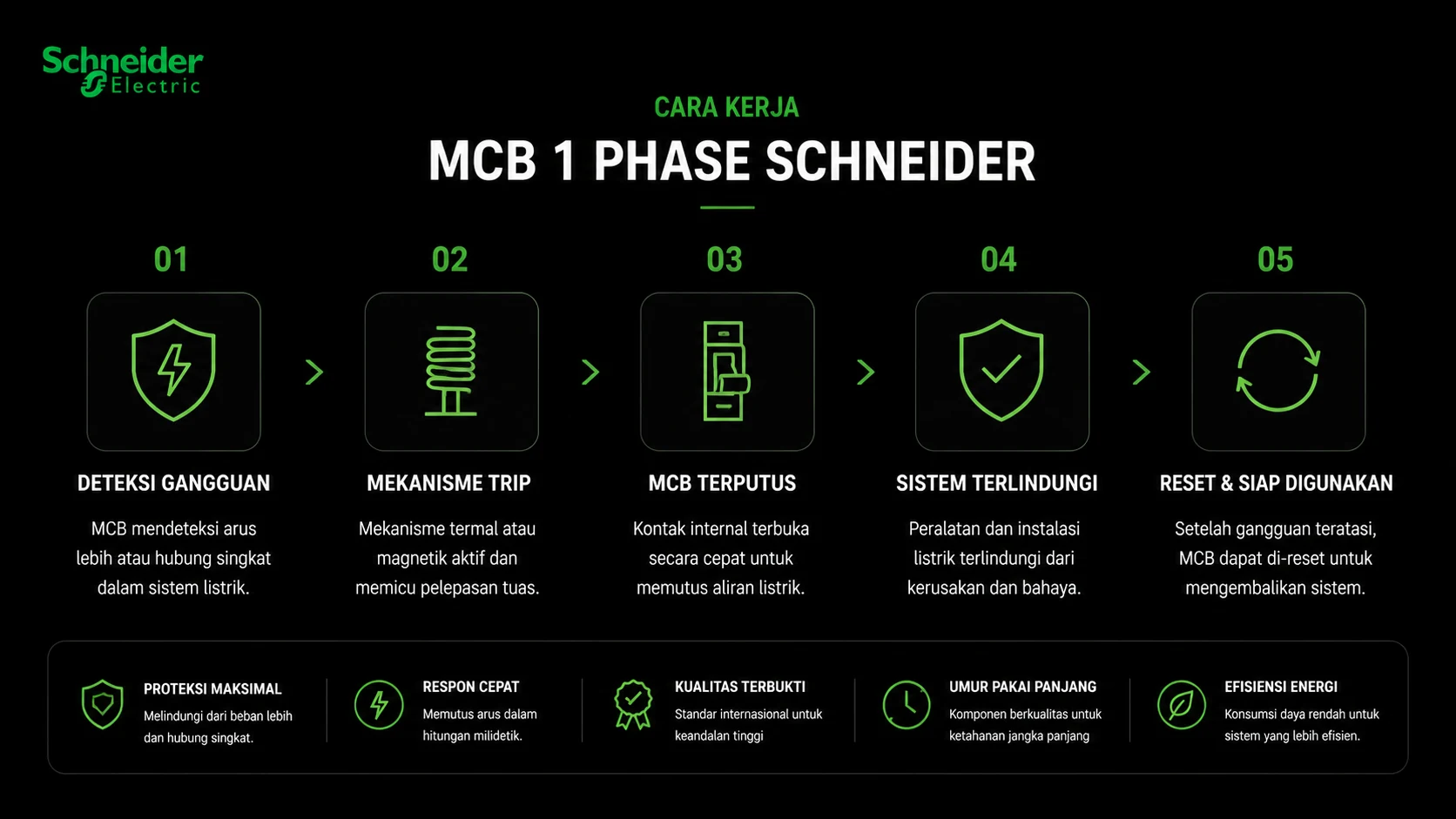

MCB 1 Phase terdiri dari beberapa komponen utama yang bekerja secara otomatis untuk mendeteksi dan memutus gangguan pada sistem kelistrikan. Di dalam perangkat terdapat mekanisme termal yang menggunakan elemen bimetal untuk mendeteksi arus lebih dalam jangka waktu tertentu. Ketika arus yang mengalir melebihi kapasitas nominal, elemen bimetal akan melengkung akibat peningkatan suhu dan memicu mekanisme pemutusan rangkaian.
Selain sistem termal, MCB juga memiliki mekanisme magnetik yang bekerja sangat cepat ketika terjadi hubungan singkat. Medan magnet yang terbentuk akibat lonjakan arus tinggi akan langsung mengaktifkan mekanisme trip sehingga aliran listrik dapat diputus hanya dalam waktu yang sangat singkat. Kombinasi kedua mekanisme tersebut memungkinkan MCB memberikan perlindungan terhadap dua jenis gangguan utama pada instalasi listrik.
Komponen lain yang terdapat pada MCB meliputi kontak utama, ruang pemadam busur listrik (arc chamber), rumah isolasi, terminal sambungan, serta tuas pengoperasian manual. Seluruh bagian tersebut dirancang agar mampu bekerja berulang kali dengan tingkat keandalan yang tinggi selama masa penggunaan apabila digunakan sesuai spesifikasi teknis.
ESTIMASI BIAYA
Biaya MCB 1 Phase dipengaruhi oleh kapasitas arus, kemampuan pemutusan (breaking capacity), kurva karakteristik, merek, serta standar sertifikasi yang dimiliki produk. Selain harga perangkat, biaya instalasi juga dipengaruhi oleh jumlah jalur yang dipasang, konfigurasi panel distribusi, serta kebutuhan pengujian setelah pemasangan selesai.
| Komponen | Estimasi Biaya 2026 |
|---|---|
| MCB 1 Phase 6A–16A | Rp60.000 – Rp180.000 |
| MCB 1 Phase 20A–32A | Rp120.000 – Rp350.000 |
| MCB 1 Phase 40A–63A | Rp250.000 – Rp700.000 |
| Jasa Instalasi | Menyesuaikan jumlah titik panel |
| Pengujian Instalasi | Menyesuaikan kebutuhan proyek |
Disclaimer: Estimasi biaya di atas merupakan gambaran pasar pada tahun berjalan dan dapat berubah tergantung merek, spesifikasi teknis, kapasitas arus, lokasi proyek, konfigurasi panel listrik, serta kebijakan masing-masing penyedia produk maupun jasa.
FAQ
Apa itu MCB 1 Phase?
MCB 1 Phase (Miniature Circuit Breaker) adalah perangkat pengaman listrik yang digunakan pada sistem kelistrikan satu fasa untuk melindungi instalasi dari arus lebih dan hubungan singkat dengan memutus aliran listrik secara otomatis ketika terjadi gangguan.
Apa fungsi utama MCB 1 Phase?
Fungsi utamanya adalah melindungi kabel, panel listrik, serta peralatan elektronik dari kerusakan akibat arus yang melebihi kapasitas maupun gangguan hubung singkat sehingga sistem kelistrikan tetap aman digunakan.
Apa perbedaan MCB 1 Phase dan MCB 3 Phase?
MCB 1 Phase digunakan pada sistem listrik satu fasa yang umumnya terdapat pada rumah tinggal atau bangunan kecil, sedangkan MCB 3 Phase digunakan pada sistem distribusi tiga fasa yang banyak digunakan pada industri, gedung komersial, maupun fasilitas dengan kebutuhan daya yang lebih besar.
Apa arti kurva B, C, dan D pada MCB?
Kurva B digunakan untuk beban resistif ringan, kurva C digunakan pada beban umum seperti rumah dan kantor, sedangkan kurva D dirancang untuk beban dengan arus awal tinggi seperti motor listrik dan mesin industri.
Bagaimana menentukan kapasitas MCB 1 Phase?
Penentuan kapasitas dilakukan berdasarkan hasil perhitungan arus beban, ukuran penghantar listrik, daya terpasang, karakteristik peralatan, serta koordinasi dengan sistem proteksi lainnya agar perangkat bekerja secara optimal.
Apakah MCB 1 Phase memerlukan perawatan?
Ya. Pemeriksaan berkala diperlukan untuk memastikan terminal tetap kencang, tidak terdapat bekas panas berlebih, serta mekanisme trip masih bekerja sesuai spesifikasi sehingga keandalan sistem tetap terjaga.
Apakah tersedia jasa pemasangan MCB 1 Phase di Medan?
Ya. Saat ini tersedia berbagai penyedia jasa instalasi listrik di Medan yang melayani pemasangan MCB 1 Phase untuk rumah tinggal, ruko, toko, kantor, apartemen, maupun berbagai bangunan komersial lainnya.
Bagaimana memilih MCB 1 Phase yang tepat?
Pemilihan MCB harus mempertimbangkan kapasitas arus, kurva karakteristik, kemampuan pemutusan, standar sertifikasi, kualitas produk, serta hasil perhitungan instalasi listrik. Pemilihan yang sesuai akan membantu meningkatkan keamanan sekaligus memperpanjang umur sistem kelistrikan.
KESIMPULAN
MCB 1 Phase merupakan salah satu perangkat proteksi yang paling penting pada sistem kelistrikan satu fasa. Kemampuannya dalam mendeteksi arus lebih dan hubung singkat kemudian memutus aliran listrik secara otomatis membantu melindungi instalasi, penghantar, dan berbagai peralatan elektronik dari risiko kerusakan yang lebih besar.
Selain memberikan perlindungan terhadap gangguan listrik, MCB juga mendukung pengoperasian sistem distribusi melalui desain yang ringkas, pemasangan yang sederhana, serta pilihan spesifikasi yang dapat disesuaikan dengan berbagai kebutuhan instalasi. Hal tersebut menjadikan MCB sebagai komponen utama pada panel listrik rumah tinggal maupun bangunan komersial.
Dengan memahami fungsi, cara kerja, klasifikasi, serta faktor-faktor yang memengaruhi pemilihan perangkat, pengguna dapat menentukan MCB 1 Phase yang sesuai dengan karakteristik sistem kelistrikan. Pendekatan tersebut tidak hanya meningkatkan keamanan instalasi, tetapi juga membantu menjaga kontinuitas operasional dan efisiensi pemeliharaan dalam jangka panjang.
SUMBER LUAR
- https://www.iec.ch
- https://webstore.iec.ch/publication/6347
- https://www.nema.org
- https://www.nfpa.org
- https://www.nist.gov
- https://www.sciencedirect.com
- https://www.energy.gov
