Uji Kekuatan Struktur

Observasi Profesional dan Asumsi Umum

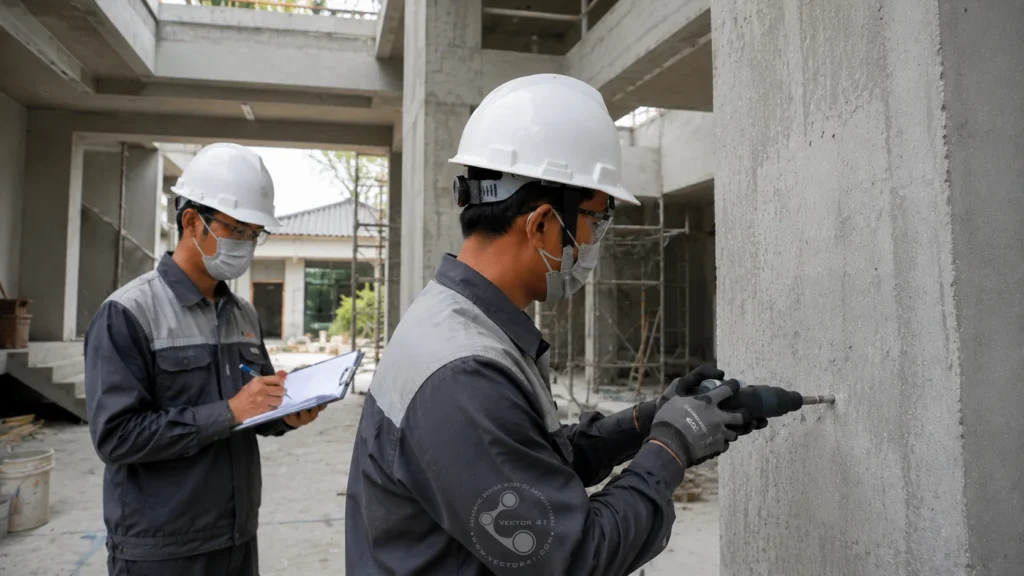

Uji Kekuatan struktur Kolom 40 x 60 dengan Besi Ulir 16 mm dan Begel 10 mm Berdasarkan Mutu Beton Menggunakan Hammer Test

Dalam praktik konstruksi dan investigasi bangunan eksisting, pertanyaan yang paling sering muncul bukanlah “berapa kuat beton ini menurut gambar kerja”, melainkan “apakah struktur yang sudah berdiri ini masih aman digunakan”. Kondisi tersebut umum terjadi pada bangunan yang telah beroperasi bertahun-tahun, bangunan tanpa dokumen as-built drawing lengkap, maupun bangunan yang akan mengalami perubahan fungsi dan penambahan beban.

Banyak pemilik bangunan beranggapan bahwa dimensi kolom yang besar otomatis menunjukkan struktur yang aman. Di lapangan, engineer justru menemukan kondisi yang berbeda. Kolom berukuran 40 × 60 cm dengan tulangan utama D16 dan begel D10 dapat memiliki kapasitas yang sangat berbeda apabila mutu beton aktual hasil pengujian tidak sesuai dengan asumsi desain awal.

Kontradiksi engineering muncul ketika dimensi struktur terlihat besar, tetapi hasil pengujian non-destruktif menunjukkan mutu beton aktual berada di bawah standar desain. Sebaliknya, terdapat pula struktur dengan dimensi relatif kecil namun memiliki mutu beton tinggi sehingga menghasilkan kapasitas struktur yang lebih baik.

Dalam investigasi struktur, engineer tidak mencari struktur yang paling kuat, melainkan struktur yang paling optimal, yaitu struktur yang memenuhi syarat keamanan, layanan, dan efisiensi secara bersamaan.

Under Design

Dari sudut pandang engineer struktur, kondisi under design ditandai dengan menurunnya faktor keamanan, meningkatnya rasio utilisasi struktur, bertambahnya deformasi, serta berkurangnya kemampuan struktur dalam menahan beban tambahan maupun beban ekstrem seperti gempa dan angin. Pada kondisi ini, elemen struktur sebenarnya masih dapat terlihat normal secara visual, namun secara kapasitas internal telah bekerja mendekati atau bahkan melampaui batas desain yang diizinkan. Oleh karena itu, pelaksanaan Uji Kekuatan Struktur menjadi langkah investigasi awal yang sangat penting untuk mengetahui kapasitas aktual struktur dibandingkan dengan kapasitas yang dipersyaratkan.

Over Design

Kondisi over design terjadi apabila kapasitas struktur jauh melampaui kebutuhan beban aktual sehingga menimbulkan pemborosan material, biaya konstruksi, berat struktur, dan sumber daya pelaksanaan. Dalam praktik engineering, kondisi ini sering disebut sebagai conservative design atau bahkan inefficient design apabila kelebihan kapasitas yang dihasilkan tidak memberikan manfaat teknis yang signifikan terhadap keamanan bangunan. Oleh karena itu, proses Uji Kekuatan Struktur tidak hanya bertujuan untuk mengidentifikasi potensi kekurangan kapasitas (under design), tetapi juga untuk mengevaluasi apakah suatu struktur memiliki kapasitas yang terlalu berlebihan sehingga diperlukan optimasi agar tercapai keseimbangan antara faktor keamanan, efisiensi, dan kinerja struktur secara keseluruhan.

Optimum Design

Optimum design merupakan kondisi ketika kapasitas struktur mampu memenuhi faktor keamanan yang dipersyaratkan tanpa menghasilkan pemborosan material, sehingga tercapai keseimbangan antara keamanan, kinerja, dan efisiensi konstruksi. Dalam praktik engineering, kondisi ini menjadi tujuan utama perencanaan struktur karena engineer tidak mencari struktur yang paling kuat, melainkan struktur yang paling tepat untuk kebutuhan pembebanan yang sebenarnya. Oleh karena itu, proses Uji Kekuatan Struktur dilakukan untuk memastikan bahwa kapasitas aktual bangunan berada pada rentang optimum, yaitu cukup aman untuk menahan beban rencana sekaligus tetap ekonomis dalam penggunaan material dan metode konstruksi.

Generator Sampel Latar Investigasi

Untuk investigasi ini, digunakan asumsi bangunan yang paling umum ditemukan pada bangunan komersial, rumah bertingkat, dan bangunan beton bertulang eksisting di Indonesia. Pendekatan ini digunakan karena tujuan utama Uji Kekuatan Struktur bukan hanya mengevaluasi satu kondisi spesifik, tetapi membangun model investigasi yang mewakili kondisi lapangan yang paling sering dijumpai oleh engineer. Dengan menggunakan sampel latar yang representatif, proses analisis, pembuktian, dan pengambilan keputusan dapat dilakukan secara lebih realistis, terukur, dan sesuai dengan praktik evaluasi struktur profesional.

• Bangunan : Gedung beton bertulang
• Jumlah lantai : 2–4 lantai
• Dimensi kolom : 40 × 60 cm
• Tulangan utama : 8D16
• Begel : D10-150 mm
• Tinggi kolom efektif : 4 meter
• Beban : normal
• Sistem struktur : portal beton bertulang
• Metode evaluasi mutu beton : hammer test

Dataset Utama dan Sampel Latar Investigasi

Tujuan investigasi ini adalah menentukan pengaruh mutu beton hasil hammer test terhadap kapasitas aktual kolom beton bertulang berukuran 40 × 60 cm dengan konfigurasi tulangan yang telah ditentukan. Dalam proses Uji Kekuatan Struktur, penyusunan dataset investigasi menjadi tahapan penting karena memungkinkan engineer untuk membandingkan berbagai variasi mutu beton, mengidentifikasi kondisi under design, optimum design, maupun over design, serta menentukan kapasitas struktur aktual berdasarkan hasil pengujian lapangan dan perhitungan engineering yang terukur.

Sampel Latar Investigasi

Kolom investigasi:

• Dimensi : 400 × 600 mm
• Tulangan longitudinal : 8D16
• Begel : D10
• Selimut beton : 40 mm

Mengapa Kondisi Ini Dipilih

Konfigurasi tersebut merupakan salah satu konfigurasi kolom yang paling umum digunakan pada:

• rumah mewah,
• ruko,
• gedung kantor kecil,
• bangunan komersial menengah.

Parameter Material

Dataset Utama

Prediksi Awal

• Under Design : Sample A
• Borderline : Sample B
• Optimal : Sample C dan D
• Over Design : Sample E

Dasar Engineering dan Rumus

Dalam evaluasi kolom beton bertulang, engineer menggunakan kapasitas tekan nominal sebagai dasar utama penentuan keamanan struktur. Pendekatan ini digunakan karena kapasitas tekan nominal mampu menggambarkan kemampuan aktual elemen struktur dalam menahan beban aksial berdasarkan kombinasi kontribusi beton dan tulangan. Pada praktik Uji Kekuatan Struktur, perhitungan kapasitas nominal menjadi dasar investigasi untuk menentukan apakah suatu kolom berada dalam kondisi under design, optimum design, atau over design, sehingga keputusan teknis yang diambil dapat dipertanggungjawabkan secara engineering dan sesuai dengan standar yang berlaku.

Rumus Utama

Cara Membaca Rumus

Kapasitas tekan kolom sama dengan kontribusi kuat tekan beton ditambah kontribusi kuat tarik-tekan tulangan longitudinal.

Mengapa Rumus Ini Digunakan

Engineer menggunakan rumus ini karena:

• memperhitungkan kontribusi beton,
• memperhitungkan kontribusi tulangan,
• digunakan pada ACI 318 dan SNI 2847,
• merupakan metode standar desain kolom beton bertulang.

Asal Teori

Rumus berasal dari:

• Whitney Stress Block Theory,
• ACI 318,
• SNI 2847.

Dasar Regulasi

• SNI 2847:2019
• ACI 318
• PCA Notes

Tabel Simbol

Gambaran Umum

Secara sederhana, semakin tinggi mutu beton yang diperoleh dari hasil hammer test, maka semakin besar kapasitas tekan kolom yang dapat dipikul oleh struktur tersebut. Namun, dalam praktik engineering, hubungan ini tidak hanya dipengaruhi oleh mutu beton saja, melainkan juga oleh dimensi penampang, jumlah tulangan, konfigurasi begel, kondisi eksisting bangunan, serta besarnya beban yang bekerja. Oleh karena itu, proses Uji Kekuatan Struktur diperlukan untuk memastikan bahwa kapasitas aktual kolom benar-benar memenuhi persyaratan keamanan, kinerja, dan faktor keselamatan yang ditetapkan dalam perencanaan struktur.

Pembuktian dan Perbandingan Sample

Dalam investigasi engineering, seluruh dugaan, asumsi, dan hipotesis awal harus dibuktikan melalui perhitungan kapasitas aktual struktur, pengujian lapangan, serta validasi terhadap standar yang berlaku. Pendekatan ini dilakukan karena keputusan engineering tidak dapat didasarkan pada persepsi visual, pengalaman empiris semata, atau asumsi konservatif tanpa pembuktian kuantitatif. Pada proses Uji Kekuatan Struktur, tujuan utama investigasi bukan untuk mencari struktur yang paling kuat, melainkan untuk menentukan posisi setiap sampel terhadap kondisi under design, optimum design, atau over design berdasarkan hubungan antara kapasitas aktual, kebutuhan beban, faktor keamanan, serta efisiensi penggunaan material. Melalui proses pembuktian ini, engineer dapat memahami perilaku struktur yang sebenarnya, mengidentifikasi batas aman operasional, serta menentukan solusi teknis yang paling tepat untuk mencapai keseimbangan antara keamanan, kinerja, dan efisiensi konstruksi.

Sample A

• Hipotesis : under design
• fc’ = 15 MPa
• Hasil : kapasitas rendah
• Status : under design

Sample B

• Hipotesis : borderline
• fc’ = 18 MPa
• Hasil : mendekati batas aman
• Status : borderline

Sample C

• Hipotesis : optimal
• fc’ = 22 MPa
• Hasil : memenuhi faktor keamanan
• Status : optimal

Sample D

• Hipotesis : optimal
• fc’ = 25 MPa
• Hasil : kapasitas sangat baik
• Status : optimal

Sample E

• Hipotesis : over design
• fc’ = 30 MPa
• Hasil : kapasitas sangat besar
• Status : over design

Metode Penentuan

Engineer menentukan kategori struktur dengan membandingkan:

• kapasitas nominal,
• faktor reduksi,
• kebutuhan beban aktual,
• faktor keamanan.

Solusi Optimal Uji Kekuatan Struktur

Berdasarkan hasil investigasi, perhitungan kapasitas, dan pembuktian seluruh sampel yang diuji, kondisi paling optimal ditemukan pada mutu beton hasil hammer test pada rentang 22–25 MPa. Pada rentang tersebut, kolom beton bertulang berukuran 40 × 60 cm dengan konfigurasi tulangan yang dianalisis masih memiliki faktor keamanan yang memadai untuk menahan beban operasional normal, tanpa menimbulkan pemborosan material yang berlebihan. Dari sudut pandang engineering, kondisi ini menunjukkan keseimbangan antara kapasitas struktur, efisiensi penggunaan material, tingkat keamanan, serta biaya konstruksi. Oleh karena itu, dalam proses Uji Kekuatan Struktur, engineer tidak berupaya mencari mutu beton tertinggi atau kapasitas terbesar, melainkan menentukan titik optimum yang mampu memenuhi persyaratan teknis, regulasi, dan kebutuhan operasional bangunan secara bersamaan.

Putusan Profesional

Sample terbaik:

fc’ = 22–25 MPa

Alasan Pemilihan

• memenuhi syarat keamanan,
• memenuhi syarat layanan,
• ekonomis,
• sesuai praktik konstruksi umum.

Validasi

Validasi akhir tetap memerlukan:

• core drill test,
• rebar scanning,
• evaluasi pembebanan,
• analisis struktur menyeluruh.

Optimasi Alternatif

Dalam praktik engineering, solusi yang dinyatakan optimal bukan berarti menjadi satu-satunya solusi yang dapat digunakan. Setelah kondisi optimum ditentukan melalui proses investigasi, perhitungan, dan pembuktian, engineer akan melakukan evaluasi lanjutan untuk mencari alternatif yang lebih ekonomis, lebih aman, lebih modern, atau lebih efisien sesuai dengan kondisi lapangan dan tujuan proyek. Pada proses Uji Kekuatan Struktur, tahapan optimasi alternatif bertujuan untuk membandingkan berbagai metode perbaikan, penguatan, maupun penyesuaian desain agar diperoleh solusi yang memberikan keseimbangan terbaik antara tingkat keamanan, biaya pelaksanaan, kemudahan konstruksi, umur layanan, serta risiko operasional bangunan di masa mendatang.

Alternatif Lebih Murah

• penambahan jacket beton lokal.

Alternatif Lebih Aman

• concrete jacketing penuh.

Alternatif Lebih Modern

• CFRP wrapping.

Alternatif Lebih Efisien

• steel jacketing.

Rekomendasi Profesional

Hammer test sebaiknya digunakan sebagai alat screening awal, bukan sebagai dasar tunggal penentuan keamanan struktur.

FAQ

Apakah hammer test bisa menentukan kekuatan beton sebenarnya?

Tidak sepenuhnya. Hammer test hanya memberikan estimasi kuat tekan permukaan beton.

Apakah kolom 40 × 60 dengan tulangan D16 pasti aman?

Tidak. Keamanan bergantung pada mutu beton aktual, beban, dan konfigurasi struktur.

Berapa mutu beton minimum agar kolom dianggap aman?

Secara umum minimal berada pada rentang fc’ 20–22 MPa untuk kondisi bangunan normal.

Mengapa hasil hammer test berbeda pada setiap titik?

Karena dipengaruhi umur beton, kelembaban, agregat, dan kualitas pengecoran.

Apakah perlu core drill setelah hammer test?

Ya, terutama jika hasil hammer test menunjukkan nilai rendah.

Berapa biaya uji hammer test struktur di Medan?

Biaya bergantung jumlah titik pengujian dan akses lokasi.

Apakah gedung lama di Medan perlu dilakukan hammer test sebelum renovasi?

Sangat disarankan untuk memastikan kapasitas aktual struktur sebelum penambahan beban.

Kesimpulan

Investigasi terhadap kolom beton bertulang berukuran 40 × 60 cm dengan tulangan utama D16 dan begel D10 menunjukkan bahwa mutu beton aktual yang diperoleh dari hasil hammer test merupakan salah satu variabel paling menentukan dalam evaluasi kapasitas struktur. Dimensi penampang yang besar tidak selalu menunjukkan bahwa suatu struktur berada dalam kondisi aman, dan sebaliknya, dimensi yang lebih kecil tidak selalu menunjukkan bahwa struktur tersebut memiliki kapasitas yang rendah. Oleh karena itu, proses Uji Kekuatan Struktur menjadi tahapan penting untuk memahami kondisi aktual bangunan berdasarkan data lapangan dan perhitungan engineering yang terukur.

Dalam praktik profesional, engineer tidak mengambil keputusan hanya berdasarkan pengamatan visual, asumsi desain, atau pengalaman empiris semata. Setiap keputusan harus melalui proses observasi, pengujian material, verifikasi tulangan, analisis pembebanan, perhitungan kapasitas, serta validasi terhadap regulasi dan standar yang berlaku. Melalui proses Uji Kekuatan Struktur, engineer dapat menentukan apakah suatu elemen struktur berada pada kondisi under design, optimum design, atau over design, sekaligus memahami tingkat risiko dan kebutuhan perbaikan yang diperlukan.

Pada akhirnya, tujuan utama investigasi struktur bukan sekadar menentukan apakah suatu bangunan masih berdiri atau belum mengalami kerusakan, melainkan memahami bagaimana struktur tersebut bekerja, seberapa besar kapasitas aktual yang dimiliki, dan tindakan teknis apa yang paling tepat untuk menjamin keamanan dan efisiensi jangka panjang. Inilah dasar perhitungan untuk menentukan variabel yang sebenarnya dalam evaluasi kapasitas beton bertulang, dan menjadi alasan mengapa proses Uji Kekuatan Struktur merupakan bagian penting dalam pengambilan keputusan engineering yang profesional.

Sumber Luar

REGULASI

• SNI 2847:2019 – Persyaratan Beton Struktural untuk Bangunan Gedung
• ACI 318 – Building Code Requirements for Structural Concrete
• ASTM C805/C805M – Standard Test Method for Rebound Number of Hardened Concrete
• ASCE Standards Collection

PUBLIKASI DAN HANDBOOK YANG DIGUNAKAN

• Design of Reinforced Concrete — McCormac & Brown
• Reinforced Concrete: Mechanics and Design — Wight & MacGregor
• Reinforced Concrete Structures — Park & Paulay
• PCA Notes on ACI 318 Building Code Requirements for Structural Concrete
• Design Guide on the ACI 318 Building Code Requirements for Structural Concrete

TECHNICAL PAPER

• Studi Parametrik Pengaruh Konfigurasi Tulangan Kolom Berdasarkan SNI 2847:2019
• Bangunan Beton Bertulang Berdasarkan SNI 2847 dan SNI ASTM C805

ORGANISASI PROFESIONAL

• American Concrete Institute (ACI)
• American Society of Civil Engineers (ASCE)
• Portland Cement Association (PCA)
• ASTM International
