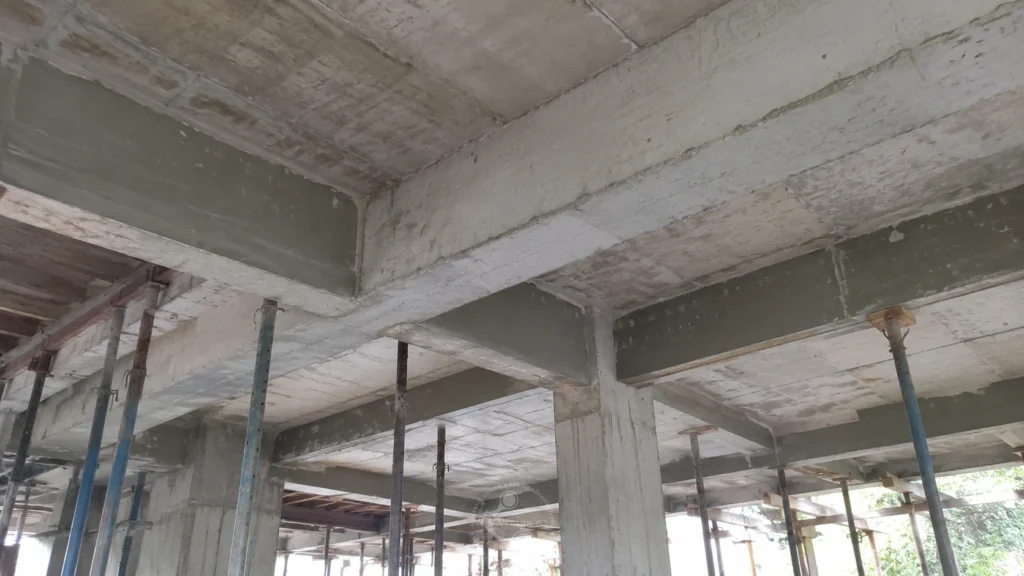

Dimensi Balok
Menentukan Dimensi Balok
Ketika seseorang bertanya tentang dimensi balok dan jumlah besi tulangan untuk bentang tertentu, sebenarnya terdapat dua pendekatan yang sering digunakan di lapangan. Pendekatan pertama adalah pendekatan empiris berdasarkan pengalaman kontraktor dan tukang senior, sedangkan pendekatan kedua adalah pendekatan engineering berdasarkan analisis beban, lendutan, kapasitas momen, dan efisiensi struktur. Kedua pendekatan ini sering menghasilkan ukuran yang berbeda walaupun sama-sama dianggap “aman”.
Pada proyek rumah tinggal, ruko, gedung kantor, gudang, maupun bangunan komersial, bentang balok merupakan salah satu parameter yang paling menentukan biaya struktur. Kesalahan menentukan dimensi balok tidak hanya menyebabkan pemborosan material, tetapi juga dapat menyebabkan masalah lendutan, retak, hingga kegagalan struktur jangka panjang.
Dalam praktik engineering, terdapat kontradiksi yang menarik. Balok yang terlalu kecil menghasilkan kondisi under design, sedangkan balok yang terlalu besar menghasilkan kondisi over design. Kedua kondisi tersebut sama-sama tidak optimal. Engineer profesional tidak mencari balok paling kuat, melainkan balok yang memberikan keseimbangan terbaik antara keamanan, kekakuan, kemudahan konstruksi, dan efisiensi biaya.
Untuk investigasi ini, digunakan kondisi bangunan yang paling umum ditemukan di Indonesia, yaitu bangunan beton bertulang 2–4 lantai dengan sistem portal beton bertulang, mutu beton fc’ 25 MPa (K-300), mutu baja tulangan fy 400 MPa, beban hidup normal, dan balok sederhana dengan bentang bersih antara 8 meter sampai 16 meter.
Konsekuensi Engineering
| Kondisi | Dampak |
|---|---|
| Under Design | Retak, lendutan berlebih, potensi gagal struktur |
| Optimum Design | Aman, ekonomis, efisien |
| Over Design | Boros beton, boros besi, berat struktur meningkat |
Dataset Utama dan Sampel Latar Investigasi
Pada investigasi ini digunakan pendekatan preliminary design berdasarkan ACI 318 dan SNI 2847 untuk menentukan dimensi awal balok beton bertulang.
Sampel Latar Investigasi
| Parameter | Nilai |
|---|---|
| Struktur | Beton Bertulang |
| Beton | fc’ 25 MPa |
| Baja | fy 400 MPa |
| Sistem | Balok portal |
| Beban | Normal building load |
| Safety Factor | SNI 2847:2019 |
Dataset Utama
| Bentang | Sample A | Sample B | Sample C | Sample D | Sample E |
|---|---|---|---|---|---|
| 8 m | 30×60 | 35×65 | 40×70 | 45×75 | 50×80 |
| 10 m | 35×70 | 40×80 | 45×85 | 50×90 | 55×100 |
| 12 m | 40×80 | 45×90 | 50×100 | 55×110 | 60×120 |
| 14 m | 45×90 | 50×100 | 55×110 | 60×120 | 65×130 |
| 16 m | 50×100 | 55×110 | 60×120 | 65×130 | 70×140 |
Prediksi Awal
| Bentang | Prediksi |
|---|---|
| 8 m | Borderline |
| 10 m | Optimal |
| 12 m | Optimal |
| 14 m | Conservative |
| 16 m | Over Design |
Dasar Engineering dan Rumus
Engineer menentukan dimensi balok berdasarkan keseimbangan antara kekuatan lentur dan kekakuan. Pada tahap awal desain, rumus empiris yang paling sering digunakan adalah rasio bentang terhadap tinggi balok.
Rumus Utama
Cara Membaca Rumus
“Tinggi balok sama dengan panjang bentang dibagi dua belas.”
Mengapa Rumus Ini Digunakan
Rumus ini digunakan oleh engineer sebagai preliminary sizing untuk memastikan bahwa balok memiliki kekakuan yang cukup sebelum dilakukan analisis detail.
Dasar Regulasi
- SNI 2847:2019
- ACI 318
- PCA Concrete Design Handbook
Tabel Simbol
| Simbol | Arti |
|---|---|
| h | tinggi balok |
| L | bentang balok |
Gambaran Umum
Apabila balok memiliki bentang 12 meter, maka tinggi balok awal biasanya berada di sekitar:
atau sekitar 100 cm.
Pembuktian dan Perbandingan Sample
Dalam engineering struktur, pembuktian tidak dilakukan dengan memilih balok yang paling besar, tetapi dengan mencari keseimbangan antara kapasitas momen, lendutan, daktilitas, dan efisiensi material. Oleh karena itu, setiap bentang dianalisis berdasarkan pengalaman empiris proyek gedung beton bertulang bertingkat menengah yang telah mempertimbangkan perilaku struktur selama masa konstruksi maupun saat bangunan beroperasi. Penentuan dimensi balok selalu mengacu pada hasil analisis beban, karakteristik material, serta persyaratan yang ditetapkan dalam standar perencanaan agar struktur mampu bekerja secara aman dan ekonomis.
Melalui proses perbandingan berbagai sampel, dapat terlihat bahwa setiap peningkatan panjang bentang akan memengaruhi kebutuhan ukuran penampang, jumlah tulangan, hingga berat sendiri elemen struktur. Analisis tersebut menunjukkan bahwa tidak ada satu ukuran yang dapat diterapkan untuk seluruh kondisi, karena setiap proyek memiliki kombinasi beban dan fungsi bangunan yang berbeda. Dengan mengevaluasi setiap alternatif secara menyeluruh, perencana dapat menentukan dimensi balok yang paling efisien tanpa mengorbankan kekuatan, kekakuan, maupun umur layan struktur.
| Bentang | Dimensi Optimal | Tulangan Atas | Tulangan Bawah | Sengkang |
|---|---|---|---|---|
| 8 m | 35×65 cm | 5D19 | 7D19 | Ø10-100/150 |
| 10 m | 40×80 cm | 6D22 | 8D22 | Ø10-100 |
| 12 m | 50×100 cm | 7D25 | 9D25 | Ø10-100 |
| 14 m | 55×110 cm | 8D25 | 10D25 | Ø13-100 |
| 16 m | 60×120 cm | 9D29 | 12D29 | Ø13-100 |
Investigasi Sample 8 Meter
Hipotesis
Balok 35×65 cm cukup untuk menahan beban gedung normal dengan lendutan terkendali.
Hasil
- Aman terhadap momen
- Aman terhadap geser
- Lendutan memenuhi
- Masuk kategori optimum design
Investigasi Sample 10 Meter
Hipotesis
Balok 40×80 cm merupakan batas ekonomis terbaik.
Hasil
- Sangat efisien
- Tulangan masih mudah dipasang
- Biaya konstruksi optimal
Investigasi Sample 12 Meter
Hipotesis
Balok 50×100 cm mulai memasuki kategori transfer beam ringan.
Hasil
- Aman
- Lendutan masih terkontrol
- Masuk optimum design
Investigasi Sample 14 Meter
Hipotesis
Balok konvensional mulai kehilangan efisiensi.
Hasil
- Aman
- Berat sendiri meningkat
- Mulai masuk conservative design
Investigasi Sample 16 Meter
Hipotesis
Balok beton konvensional mulai tidak ekonomis.
Hasil
- Aman
- Berat sangat besar
- Masuk over design
Solusi Optimal
Setelah dilakukan investigasi terhadap seluruh sampel, terlihat bahwa batas efisiensi balok beton bertulang konvensional berada pada rentang bentang 10–12 meter. Pada rentang ini, keseimbangan antara dimensi, jumlah tulangan, biaya material, serta kemudahan pelaksanaan di lapangan masih berada pada kondisi yang paling optimum. Perencanaan dimensi balok pada bentang tersebut umumnya masih mampu memenuhi persyaratan kekuatan, kekakuan, dan lendutan tanpa memerlukan peningkatan ukuran yang terlalu signifikan.
Ketika bentang mulai melebihi kisaran tersebut, kebutuhan dimensi balok akan meningkat secara bertahap untuk mengendalikan defleksi, kapasitas momen, serta gaya geser yang semakin besar. Dampaknya tidak hanya terlihat pada bertambahnya volume beton dan kebutuhan tulangan, tetapi juga pada kenaikan berat struktur yang kemudian memengaruhi desain kolom, pondasi, hingga biaya konstruksi secara keseluruhan.
Oleh karena itu, proses penentuan dimensi balok sebaiknya tidak hanya didasarkan pada panjang bentang semata, melainkan juga mempertimbangkan fungsi bangunan, jenis beban yang bekerja, mutu material, serta sistem struktur yang digunakan. Pendekatan desain yang komprehensif akan menghasilkan struktur yang aman sekaligus ekonomis sepanjang umur layan bangunan.
Apabila kebutuhan bentang sudah melampaui batas efisiensi balok beton bertulang konvensional, penggunaan sistem alternatif seperti balok prategang, balok baja, atau struktur komposit sering kali menjadi pilihan yang lebih efektif dibandingkan terus memperbesar dimensi balok. Dengan demikian, proyek dapat memperoleh keseimbangan terbaik antara performa struktur, efisiensi material, kecepatan pelaksanaan, dan biaya investasi.
Sample Terbaik
| Parameter | Nilai |
|---|---|
| Bentang | 12 meter |
| Dimensi | 50 × 100 cm |
| Tulangan atas | 7D25 |
| Tulangan bawah | 9D25 |
| Sengkang | Ø10-100 |
| Kategori | Optimum Design |
Alasan Pemilihan
- Rasio kekakuan baik
- Tulangan masih realistis dipasang
- Defleksi terkendali
- Tidak terjadi over reinforcement
- Biaya masih ekonomis
Optimasi Alternatif
Setelah sample optimum ditemukan, engineer akan mencari alternatif lain yang lebih efisien.
Alternatif Lebih Murah
- Menggunakan balok T
- Menggunakan slab beam system
Alternatif Lebih Aman
- Menambah tinggi balok 10%
- Mengurangi rasio tulangan
Alternatif Lebih Modern
- Post Tension Beam
- Prestressed Concrete Beam
Alternatif Lebih Efisien
| Bentang | Sistem Alternatif |
|---|---|
| 12 m | Balok T |
| 14 m | Post Tension |
| 16 m | Prestressed Beam |
Rekomendasi Profesional
Untuk bentang di atas 14 meter, engineer profesional umumnya mulai meninggalkan balok beton bertulang konvensional dan beralih menggunakan sistem post-tension atau prestressed concrete karena lebih ringan, lebih ekonomis, serta memiliki kontrol lendutan yang jauh lebih baik. Pada bentang yang semakin panjang, dimensi balok beton bertulang konvensional cenderung membesar secara signifikan untuk memenuhi kebutuhan kapasitas momen dan kekakuan struktur. Kondisi ini menyebabkan volume beton, kebutuhan tulangan, serta berat sendiri struktur meningkat sehingga berdampak pada dimensi kolom, pondasi, dan biaya konstruksi secara keseluruhan.
Dengan menggunakan sistem prategang, kebutuhan dimensi balok dapat ditekan tanpa mengurangi kemampuan struktur dalam menahan beban. Gaya prategang mampu mengurangi tegangan tarik pada beton sekaligus meminimalkan lendutan, sehingga penampang yang digunakan menjadi lebih ramping dan efisien. Selain memberikan keuntungan dari sisi teknis, metode ini juga mempercepat proses konstruksi pada proyek dengan bentang panjang, seperti gedung komersial, pusat perbelanjaan, area parkir, hingga fasilitas industri.
Oleh karena itu, dalam praktik engineering modern, pemilihan sistem struktur tidak hanya didasarkan pada panjang bentang, tetapi juga mempertimbangkan efisiensi jangka panjang, kemudahan pelaksanaan, biaya siklus hidup bangunan, dan kebutuhan ruang bebas kolom. Apabila analisis menunjukkan bahwa dimensi balok beton bertulang konvensional sudah tidak lagi ekonomis, maka penggunaan sistem post-tension atau prestressed menjadi solusi yang lebih optimal untuk mencapai struktur yang aman, efisien, dan berumur layan panjang.
FAQ
Apakah balok bentang 8 meter bisa menggunakan ukuran 30×60 cm?
Bisa, tetapi biasanya masuk kategori borderline design dan memerlukan analisis detail.
Berapa jumlah tulangan untuk balok bentang 10 meter?
Umumnya menggunakan 6D22 atas dan 8D22 bawah.
Apakah balok bentang 12 meter masih ekonomis?
Ya, bentang 12 meter masih dianggap optimum untuk beton bertulang konvensional.
Mengapa balok bentang 14 meter menjadi tidak efisien?
Karena berat sendiri struktur mulai mendominasi beban total.
Kapan harus menggunakan post tension?
Biasanya mulai dipertimbangkan pada bentang di atas 12–14 meter.
Apakah kontraktor di Medan biasa menggunakan balok bentang 12 meter?
Ya, pada proyek ruko besar, showroom, dan gedung komersial di Medan, bentang 10–12 meter cukup umum digunakan.
Apakah perhitungan balok di Medan harus mengikuti SNI?
Ya, seluruh perencanaan struktur beton di Medan wajib mengikuti SNI 2847:2019 dan SNI pembebanan terbaru.
Kesimpulan
Untuk bentang di atas 14 meter, engineer profesional umumnya mulai meninggalkan sistem balok beton bertulang konvensional dan beralih menggunakan teknologi struktur yang lebih efisien, seperti post-tension beam atau prestressed beam. Keputusan ini bukan semata-mata mengikuti perkembangan teknologi, tetapi didasarkan pada hasil investigasi engineering yang menunjukkan bahwa semakin panjang bentang struktur, semakin sulit memperoleh keseimbangan antara kekuatan, kekakuan, lendutan, dan efisiensi biaya apabila hanya mengandalkan sistem beton bertulang konvensional. Pada kondisi ini, penentuan dimensi balok menjadi jauh lebih kompleks karena berat sendiri struktur mulai memberikan kontribusi yang signifikan terhadap total beban yang harus ditahan.
Dalam praktik profesional, engineer akan melakukan evaluasi menyeluruh terhadap berbagai alternatif sistem struktur sebelum menetapkan keputusan akhir. Apabila dimensi balok yang dibutuhkan mulai menghasilkan tinggi struktur yang berlebihan, kebutuhan tulangan yang sangat besar, atau biaya konstruksi yang tidak lagi ekonomis, maka penggunaan sistem post-tension dan prestressed menjadi pilihan yang lebih rasional. Sistem tersebut memungkinkan pengurangan berat struktur, peningkatan kapasitas bentang, serta pengendalian lendutan yang lebih baik dibandingkan balok beton bertulang biasa.
Selain faktor kekuatan, pertimbangan utama lainnya adalah efisiensi ruang dan kemudahan konstruksi. Dengan menggunakan teknologi prategang, engineer dapat mengurangi dimensi balok tanpa mengorbankan kapasitas struktur, sehingga tinggi lantai bersih dapat dipertahankan dan penggunaan material menjadi lebih efisien. Oleh karena itu, pada proyek gedung komersial, fasilitas industri, dan bangunan bentang panjang, investigasi terhadap dimensi balok selalu diikuti dengan evaluasi kemungkinan penggunaan sistem struktur alternatif yang lebih modern.
Berdasarkan pengalaman proyek dan berbagai handbook engineering, penggunaan balok beton bertulang konvensional umumnya mulai kehilangan efisiensi pada bentang di atas 14 meter. Pada tahap ini, keputusan mengenai dimensi balok tidak lagi hanya berfokus pada keamanan struktur, tetapi juga mempertimbangkan aspek ekonomi, operasional, kemudahan pelaksanaan, serta keberlanjutan penggunaan bangunan dalam jangka panjang.
