Kabel NYCY
PENGENALAN
Sebagian besar orang hanya mengenal kabel berdasarkan ukuran penampang atau jumlah inti, padahal setiap jenis kabel dirancang untuk fungsi yang sangat spesifik. Pada sistem kontrol, instrumentasi, maupun transmisi sinyal, gangguan elektromagnetik dapat menyebabkan pembacaan sensor menjadi tidak akurat, komunikasi data terganggu, bahkan mengakibatkan kegagalan sistem otomatisasi. Dalam kondisi seperti inilah pemilihan jenis kabel menjadi jauh lebih penting dibandingkan sekadar menentukan ukuran konduktor.
Kabel NYCY merupakan salah satu jenis kabel yang dirancang untuk sistem kontrol dan instrumentasi yang membutuhkan perlindungan terhadap gangguan elektromagnetik (Electromagnetic Interference/EMI). Berbeda dengan kabel listrik konvensional, Kabel NYCY memiliki lapisan anyaman tembaga (copper shield) yang berfungsi melindungi sinyal dari interferensi listrik di sekitarnya. Oleh karena itu, NYCY banyak digunakan pada panel kontrol, ruang kontrol, sistem otomasi gedung, ruang genset, hingga instalasi instrumentasi industri yang membutuhkan stabilitas dan akurasi transmisi sinyal.
KEUNGGULAN
Kabel NYCY dikembangkan untuk memberikan perlindungan maksimal terhadap gangguan elektromagnetik yang sering muncul pada lingkungan industri maupun bangunan komersial. Shield tembaga yang menyelimuti inti kabel mampu membantu mengurangi interferensi sehingga kualitas sinyal tetap stabil selama proses transmisi berlangsung.
Selain perlindungan terhadap gangguan sinyal, NYCY juga memiliki konstruksi yang kuat dengan isolasi PVC berkualitas sehingga mampu digunakan pada berbagai kondisi instalasi di dalam conduit, cable tray, maupun panel kontrol. Kombinasi tersebut menjadikan Kabel NYCY sebagai salah satu pilihan yang banyak digunakan pada sistem kontrol modern.
Keunggulan Kabel NYCY
- Memiliki shield tembaga sebagai pelindung EMI
- Stabil untuk sistem kontrol dan instrumentasi
- Akurasi transmisi sinyal lebih baik
- Isolasi PVC berkualitas tinggi
- Tahan terhadap kelembapan
- Tahan terhadap abrasi ringan
- Mudah dipasang di conduit maupun cable tray
- Cocok untuk instalasi indoor
- Umur pakai relatif panjang
- Sesuai untuk aplikasi otomasi dan kontrol
FUNGSI
Kabel NYCY berfungsi sebagai penghantar tenaga sekaligus media transmisi sinyal kontrol yang membutuhkan perlindungan terhadap gangguan elektromagnetik. Shield tembaga pada kabel membantu menjaga kualitas sinyal sehingga sistem kontrol dapat bekerja secara lebih stabil dan akurat.
Penggunaan Kabel NYCY sangat umum dijumpai pada panel kontrol industri, ruang kontrol, sistem Building Automation System (BAS), ruang genset, serta instalasi instrumentasi yang melibatkan sensor, aktuator, maupun perangkat kontrol elektronik.
Fungsi Kabel NYCY
- Sistem kontrol industri
- Sistem instrumentasi
- Building Automation System
- Panel kontrol listrik
- Ruang kontrol
- Sistem genset
- Sistem telekomunikasi internal
- Distribusi sinyal kontrol
- Instalasi sensor dan aktuator
- Sistem monitoring industri
KLASIFIKASI

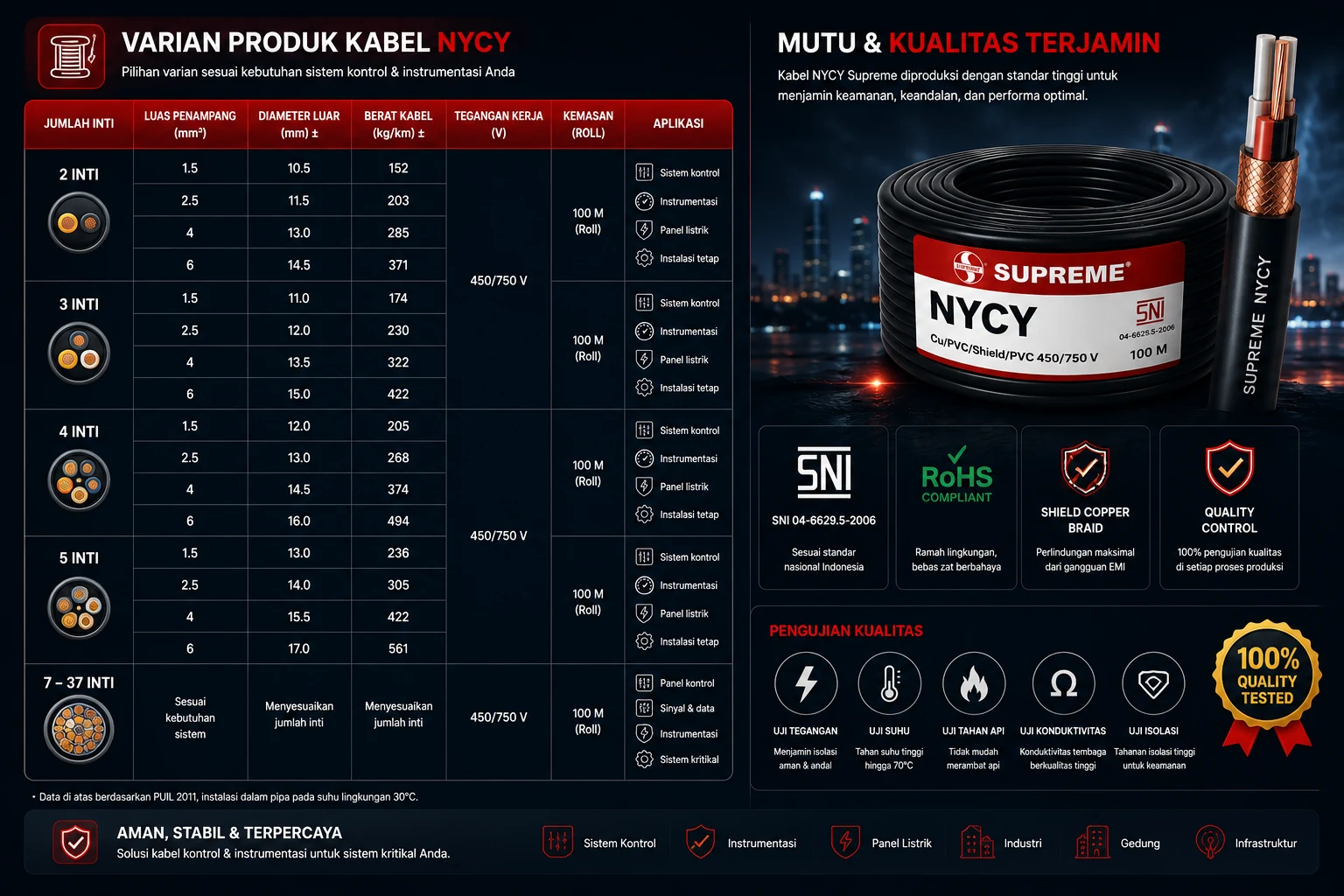

Kabel NYCY tersedia dalam berbagai konfigurasi jumlah inti dan luas penampang konduktor. Pemilihan tipe kabel harus disesuaikan dengan kebutuhan sistem kontrol, kapasitas arus, serta jumlah jalur sinyal yang digunakan.
| Jumlah Inti | Penampang | Penggunaan |
|---|---|---|
| 2 Inti | 1,5 mm² | Sistem kontrol sederhana |
| 2 Inti | 2,5 mm² | Panel kontrol |
| 3 Inti | 1,5 mm² | Instrumentasi |
| 3 Inti | 2,5 mm² | Sistem otomasi |
| 4 Inti | 1,5 mm² | Building Automation |
| 4 Inti | 2,5 mm² | Sistem kontrol industri |
DETAIL
Konstruksi Kabel NYCY terdiri dari beberapa lapisan yang dirancang untuk memberikan perlindungan terhadap penghantar listrik sekaligus menjaga kestabilan sinyal dari pengaruh lingkungan maupun gangguan elektromagnetik. Lapisan shield tembaga menjadi salah satu karakteristik utama yang membedakan Kabel NYCY dari kabel instalasi biasa.
Selain itu, selubung PVC bagian luar memberikan perlindungan terhadap gesekan, kelembapan, dan kondisi lingkungan selama proses instalasi maupun pengoperasian.
Konstruksi NYCY
| Komponen | Fungsi |
|---|---|
| Konduktor Tembaga | Menghantarkan arus listrik |
| Isolasi PVC | Melindungi konduktor |
| Selubung Dalam PVC | Perlindungan tambahan |
| Shield Tembaga | Mengurangi gangguan elektromagnetik |
| Selubung Luar PVC | Perlindungan terhadap lingkungan |
Spesifikasi Umum
- Tegangan kerja 450/750 Volt
- Konduktor tembaga pejal
- Isolasi PVC
- Shield anyaman tembaga
- Selubung luar PVC hitam
- Temperatur operasi maksimum 70°C
- Diproduksi sesuai standar SNI
- Cocok untuk instalasi kontrol dan instrumentasi
ESTIMASI BIAYA
Harga Kabel NYCY dipengaruhi oleh jumlah inti, luas penampang konduktor, panjang kabel, kualitas material tembaga, serta ketebalan shield yang digunakan. Selain harga kabel, biaya proyek juga perlu mempertimbangkan pekerjaan instalasi, terminasi, conduit, cable tray, dan aksesoris pendukung lainnya.
Pemilihan NYCY sebaiknya tidak hanya mempertimbangkan harga, tetapi juga kesesuaian spesifikasi terhadap sistem kontrol yang akan dibangun agar kestabilan transmisi sinyal tetap terjaga dalam jangka panjang.
| Komponen | Estimasi Biaya |
|---|---|
| Kabel NYCY | Menyesuaikan spesifikasi |
| Instalasi Kabel | Menyesuaikan proyek |
| Conduit atau Cable Tray | Menyesuaikan kebutuhan |
| Terminasi | Menyesuaikan tipe |
| Pengujian Sistem | Menyesuaikan ruang lingkup |
| Aksesoris Instalasi | Menyesuaikan spesifikasi |
Faktor yang Mempengaruhi Harga Kabel NYCY
- Jumlah inti kabel
- Luas penampang konduktor
- Harga tembaga
- Ketebalan shield
- Panjang kabel
- Standar sertifikasi
- Merek produk
- Volume pembelian
- Lokasi pengiriman
- Biaya instalasi
Disclaimer: Estimasi biaya di atas merupakan gambaran pasar pada tahun berjalan dan dapat berubah sesuai spesifikasi teknis, harga bahan baku, volume pembelian, lokasi proyek, serta kebijakan masing-masing produsen dan penyedia jasa.
FAQ
Apa itu Kabel NYCY?
NYCY adalah kabel listrik dengan pelindung anyaman tembaga (copper shield) yang dirancang untuk sistem kontrol, instrumentasi, dan aplikasi yang membutuhkan perlindungan terhadap gangguan elektromagnetik.
Apa fungsi shield pada Kabel NYCY?
Shield berfungsi mengurangi gangguan elektromagnetik (EMI) sehingga kualitas sinyal dan sistem kontrol tetap stabil.
Apa perbedaan NYCY dengan Kabel NYY?
Kabel NYY digunakan sebagai kabel tenaga tanpa pelindung EMI, sedangkan Kabel NYCY memiliki shield tembaga yang dirancang untuk melindungi transmisi sinyal dan sistem kontrol.
Apakah NYCY cocok untuk sistem instrumentasi?
Ya. Kabel NYCY merupakan salah satu jenis kabel yang banyak digunakan pada sistem instrumentasi, panel kontrol, dan otomasi industri.
Apakah Kabel NYCY dapat dipasang di luar ruangan?
Kabel NYCY umumnya lebih direkomendasikan untuk instalasi di dalam bangunan atau di dalam conduit yang memberikan perlindungan tambahan terhadap lingkungan.
Berapa tegangan kerja Kabel NYCY?
NYCY umumnya memiliki tegangan kerja 450/750 Volt sesuai spesifikasi produk.
Apakah NYCY tahan terhadap gangguan elektromagnetik?
Ya. Anyaman tembaga pada NYCY dirancang untuk membantu mereduksi pengaruh gangguan elektromagnetik terhadap sistem kontrol.
Apakah tersedia jasa pemasangan Kabel NYCY di Medan?
Tersedia berbagai kontraktor elektrikal dan otomasi industri di Medan yang melayani instalasi Kabel NYCY untuk panel kontrol, gedung, maupun fasilitas industri.
Apa yang memengaruhi Harga Kabel NYCY?
Harga dipengaruhi oleh jumlah inti, luas penampang, kualitas tembaga, ketebalan shield, panjang kabel, merek, serta biaya instalasi.
Standar apa yang digunakan pada Kabel NYCY?
Kabel NYCY umumnya diproduksi mengacu pada Standar Nasional Indonesia (SNI) serta spesifikasi teknis yang berlaku untuk kabel kontrol dan instrumentasi.
KESIMPULAN
Kabel NYCY merupakan salah satu solusi kabel kontrol yang dirancang untuk menjaga stabilitas transmisi sinyal pada lingkungan yang memiliki potensi gangguan elektromagnetik. Dengan konstruksi yang terdiri dari konduktor tembaga, isolasi PVC, shield anyaman tembaga, dan selubung pelindung, kabel ini mampu mendukung sistem kontrol dan instrumentasi dengan tingkat keandalan yang tinggi.
Melalui pemahaman mengenai fungsi, konstruksi, spesifikasi, klasifikasi, dan faktor yang memengaruhi Harga NYCY, proses pemilihan kabel dapat dilakukan secara lebih tepat sehingga sistem kontrol, otomasi, maupun instrumentasi mampu bekerja secara optimal dan berkelanjutan.
