Instalasi AC Central pada Bangunan: Panduan Lengkap Sistem Pendingin Udara Modern
Sistem pendingin udara merupakan salah satu elemen penting dalam bangunan modern. Untuk gedung perkantoran, hotel, rumah sakit, pusat perbelanjaan, apartemen, dan fasilitas industri, penggunaan AC Central menjadi solusi yang lebih efisien dibandingkan pemasangan unit AC terpisah di setiap ruangan. Sistem ini mampu mengatur suhu secara terpusat, memberikan kenyamanan yang lebih baik, serta memudahkan pengelolaan energi dalam skala besar.
Artikel ini membahas secara lengkap mengenai AC Central, mulai dari jenis sistem pendingin udara, spesifikasi teknis, kapasitas PK, komponen utama, sistem kontrol, hingga estimasi harga komponen per Juni 2026.
Jenis-Jenis Sistem AC yang Digunakan pada Bangunan
AC Split Wall
Jenis AC yang paling umum digunakan pada rumah tinggal dan kantor kecil. Terdiri dari unit indoor dan outdoor yang terhubung menggunakan pipa refrigeran.
AC Split Duct
Menggunakan sistem ducting untuk mendistribusikan udara dingin ke beberapa ruangan dari satu unit indoor.
AC Cassette
Dipasang pada plafon dan banyak digunakan pada ruang kantor, restoran, dan area komersial.
AC Floor Standing
Memiliki kapasitas besar dan biasanya digunakan pada aula, ruang pertemuan, atau area publik.
AC VRV / VRF
Sistem pendingin modern yang mampu melayani banyak ruangan dengan satu sistem kontrol terintegrasi.
AC Package
Menggabungkan seluruh komponen pendingin dalam satu unit besar dan umum digunakan pada bangunan komersial.
AC Chiller
Merupakan sistem pendingin berskala besar yang menjadi bagian utama dari AC Central pada gedung bertingkat tinggi.
AC Central
AC Central adalah sistem pendingin udara terpusat yang mendistribusikan udara dingin ke berbagai ruangan melalui jaringan ducting atau sistem air dingin (chilled water). Sistem ini mampu melayani seluruh area bangunan dari satu pusat pengendalian.
Apa Itu AC Central?
AC Central adalah sistem pendingin udara yang menggunakan satu atau beberapa unit utama untuk menghasilkan udara dingin yang kemudian didistribusikan ke seluruh area bangunan. Sistem ini banyak digunakan pada:
- Gedung perkantoran.
- Hotel.
- Rumah sakit.
- Bandara.
- Pusat perbelanjaan.
- Data center.
- Pabrik.
- Apartemen.
Penggunaan AC Central memberikan efisiensi operasional yang lebih baik dibandingkan pemasangan ratusan unit AC individual.
Spesifikasi Umum AC Central
Tegangan Operasional
- 380 Volt 3 Phase.
- 400 Volt 3 Phase.
- 415 Volt 3 Phase.
Refrigeran
- R410A.
- R134a.
- R32.
- R1234ze pada sistem terbaru.
Sistem Distribusi
- Ducting udara.
- Chilled water piping.
- Variable Air Volume (VAV).
- Constant Air Volume (CAV).
Sistem Kontrol
- Thermostat digital.
- Building Management System (BMS).
- Smart controller.
- IoT monitoring.
Karena kapasitasnya yang besar, AC Central hampir selalu menggunakan listrik 3 phase.
Kapasitas PK AC Central
Istilah PK masih sering digunakan untuk menggambarkan kapasitas pendinginan. Pada sistem AC Central, kapasitas umumnya dihitung dalam TR (Ton Refrigeration), BTU/h, atau kW Cooling.
| PK | BTU/h | Kapasitas Pendinginan |
|---|---|---|
| 1 PK | 9.000 BTU/h | 0,75 TR |
| 1,5 PK | 12.000 BTU/h | 1 TR |
| 2 PK | 18.000 BTU/h | 1,5 TR |
| 2,5 PK | 24.000 BTU/h | 2 TR |
| 3 PK | 27.000 BTU/h | 2,25 TR |
| 5 PK | 45.000 BTU/h | 3,75 TR |
| 10 PK | 90.000 BTU/h | 7,5 TR |
| 20 PK | 180.000 BTU/h | 15 TR |
| 50 PK | 450.000 BTU/h | 37,5 TR |
| 100 PK | 900.000 BTU/h | 75 TR |
Pada gedung komersial, sistem AC Central biasanya memiliki kapasitas mulai dari 20 PK hingga ratusan PK tergantung luas bangunan.
Komponen Utama AC Central
Chiller Unit
Merupakan jantung dari sistem AC Central yang berfungsi menghasilkan air dingin untuk proses pendinginan.
Cooling Tower
Digunakan untuk membuang panas dari sistem pendingin pada water cooled chiller.
AHU (Air Handling Unit)
Berfungsi mengolah dan mendistribusikan udara dingin ke area bangunan.
FCU (Fan Coil Unit)
Unit distribusi udara dingin untuk area atau ruangan tertentu.
Ducting System
Jaringan saluran udara yang mendistribusikan udara dingin ke seluruh bangunan.
Chilled Water Pump
Pompa yang mensirkulasikan air dingin dari chiller menuju AHU dan FCU.
Condenser Water Pump
Digunakan untuk sirkulasi air pendingin menuju cooling tower.
Komponen Kontrol dan Otomasi
Thermostat
Thermostat merupakan perangkat utama yang mengatur suhu ruangan sesuai kebutuhan pengguna.
Temperature Sensor
Memonitor suhu udara secara real-time.
Humidity Sensor
Mengontrol tingkat kelembapan udara.
Pressure Sensor
Mengawasi tekanan refrigeran dan sistem pipa.
Flow Switch
Mendeteksi aliran air dalam sistem chilled water.
Control Panel
Pusat pengendalian seluruh sistem AC Central.
PLC Controller
Mengatur operasi otomatis seluruh peralatan pendingin.
Building Management System (BMS)
Mengintegrasikan AC Central dengan sistem bangunan lainnya seperti listrik, keamanan, dan alarm kebakaran.
Simulasi Komponen AC Central untuk Gedung 5.000 m²
Tabel Simulasi Komponen
| Komponen | Jumlah |
|---|---|
| Chiller 300 TR | 2 Unit |
| Cooling Tower | 2 Unit |
| AHU | 12 Unit |
| FCU | 40 Unit |
| Chilled Water Pump | 4 Unit |
| Condenser Water Pump | 4 Unit |
| Expansion Tank | 2 Unit |
| Control Panel | 2 Unit |
| Thermostat Digital | 40 Unit |
| Temperature Sensor | 50 Unit |
| Ducting Galvanized | ±6.000 m² |
| Pipa Chilled Water | ±2.000 m |
Kebutuhan aktual dapat berbeda tergantung desain dan beban pendinginan bangunan.
Estimasi Harga Komponen Utama AC Central Per Juni 2026
Harga berikut merupakan estimasi pasar Indonesia untuk proyek komersial dan dapat berbeda tergantung merek, kapasitas, serta spesifikasi.
Tabel Harga Komponen AC Central Juni 2026
| Komponen | Estimasi Harga |
|---|---|
| Chiller Air Cooled 100 TR | Rp700.000.000 – Rp1.200.000.000 |
| Chiller Water Cooled 300 TR | Rp1.500.000.000 – Rp3.500.000.000 |
| Cooling Tower 300 TR | Rp120.000.000 – Rp350.000.000 |
| AHU 10.000 CFM | Rp80.000.000 – Rp250.000.000 |
| FCU | Rp6.000.000 – Rp35.000.000 |
| Chilled Water Pump | Rp25.000.000 – Rp150.000.000 |
| Condenser Water Pump | Rp20.000.000 – Rp120.000.000 |
| Thermostat Digital | Rp800.000 – Rp8.000.000 |
| Temperature Sensor | Rp300.000 – Rp2.500.000 |
| PLC Controller | Rp15.000.000 – Rp250.000.000 |
| BMS Controller | Rp50.000.000 – Rp500.000.000 |
| Ducting Galvanized | Rp180.000 – Rp500.000/m² |
| Pipa Chilled Water | Rp150.000 – Rp1.500.000/m |
Tahapan Instalasi AC Central
Perencanaan Beban Pendinginan
Menghitung kebutuhan BTU berdasarkan luas bangunan, jumlah penghuni, orientasi bangunan, dan peralatan elektronik.
Desain Sistem
Meliputi desain ducting, pipa chilled water, ruang mesin, dan sistem kontrol.

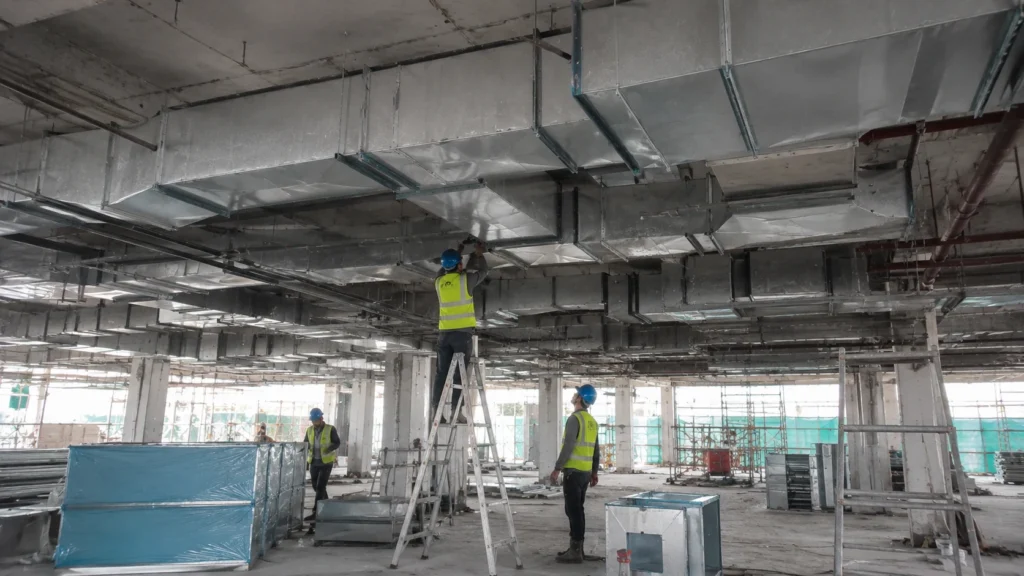

Instalasi Mekanikal
Pemasangan chiller, cooling tower, pompa, AHU, dan FCU.
Instalasi Kontrol
Pemasangan thermostat, sensor, PLC, serta integrasi dengan BMS.
Testing dan Commissioning
Pengujian seluruh sistem untuk memastikan AC Central bekerja sesuai desain.
Kesimpulan
AC Central merupakan sistem pendingin udara terpusat yang dirancang untuk melayani bangunan berskala menengah hingga besar dengan tingkat efisiensi dan kenyamanan yang tinggi. Sistem ini terdiri dari berbagai komponen utama seperti chiller, cooling tower, AHU, FCU, ducting, pompa, serta perangkat kontrol yang bekerja secara terintegrasi.
Dalam proyek modern, AC Central menjadi pilihan utama untuk gedung perkantoran, hotel, rumah sakit, pusat perbelanjaan, dan fasilitas industri karena mampu memberikan distribusi udara yang lebih merata, pengendalian suhu yang lebih akurat, serta efisiensi energi yang lebih baik dibandingkan sistem pendingin konvensional. Dengan perencanaan yang tepat dan instalasi profesional, AC Central dapat menjadi investasi jangka panjang yang mendukung kenyamanan dan produktivitas penghuni bangunan.
