Elektrikal Wiring Diagram
PENGENALAN
Wiring Diagram merupakan gambar teknis yang digunakan untuk menunjukkan hubungan antar komponen listrik melalui jalur kabel, terminal, sakelar, perangkat proteksi, serta berbagai peralatan elektrikal dalam suatu sistem. Diagram ini menjadi acuan utama pada proses perancangan, instalasi, inspeksi, pemeliharaan, hingga troubleshooting karena mampu menggambarkan koneksi setiap komponen secara sistematis dan mudah dipahami. Berbeda dengan gambar layout atau denah instalasi yang menunjukkan posisi fisik perangkat, Wiring Diagram lebih menitikberatkan pada hubungan kelistrikan, aliran daya, serta konfigurasi rangkaian yang harus diikuti selama proses pemasangan.
Dalam dunia konstruksi, industri, otomasi, maupun sistem kontrol, Wiring Diagram memiliki peran yang sangat penting untuk memastikan seluruh instalasi bekerja sesuai desain dan standar keselamatan. Dokumen ini banyak digunakan pada instalasi panel listrik, sistem distribusi daya, mesin industri, Building Automation System (BAS), HVAC, generator, UPS, sistem pencahayaan, fire alarm, CCTV, access control, hingga berbagai perangkat mekanikal dan elektrikal lainnya. Dengan penyusunan diagram yang akurat, proses instalasi menjadi lebih efisien, risiko kesalahan pengkabelan dapat diminimalkan, serta kegiatan perawatan dan pengembangan sistem di masa mendatang menjadi lebih mudah dilakukan.
DIBUAT OLEH
Penyusunan Wiring Diagram umumnya dilakukan oleh Electrical Design Engineer, Electrical Engineer, MEP Engineer, atau Electrical Draftsman yang bekerja di bawah koordinasi Lead Electrical Engineer maupun Engineering Manager dalam struktur organisasi kontraktor. Pada proyek berskala kecil, seorang Electrical Engineer sering menangani sekaligus proses perhitungan beban, pemilihan komponen, dan pembuatan gambar instalasi. Sementara pada proyek gedung bertingkat, industri, rumah sakit, data center, maupun EPC, penyusunan Wiring Diagram biasanya melibatkan beberapa personel seperti Electrical Design Engineer untuk perancangan sistem, CAD Drafter untuk penyusunan gambar teknis, serta Lead Engineer yang melakukan proses review, verifikasi, dan persetujuan sebelum gambar diterbitkan sebagai dokumen konstruksi.
Seluruh pekerjaan dilakukan berdasarkan standar kelistrikan yang berlaku agar setiap koneksi kabel, terminal, panel, proteksi, dan perangkat kontrol dapat dipasang secara aman serta mudah dipahami oleh tim instalasi di lapangan. Seorang penyusun Wiring Diagram umumnya memiliki latar belakang pendidikan Diploma (D3) atau Sarjana (S1) Teknik Elektro, Teknik Tenaga Listrik, Teknik Elektronika, Teknik Mekatronika, maupun bidang Engineering yang berkaitan dengan sistem kelistrikan.

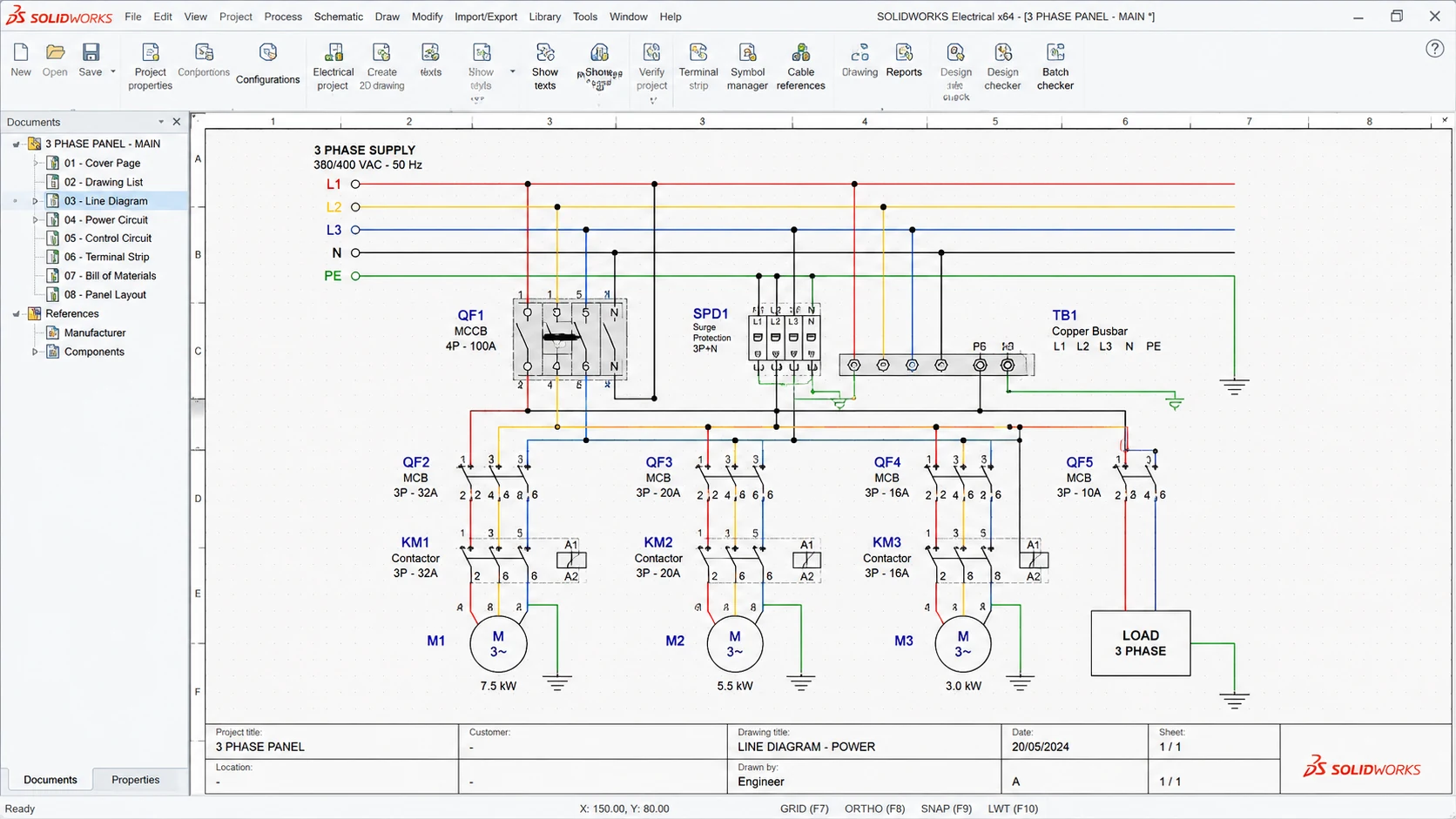

Selain menguasai perangkat lunak seperti AutoCAD Electrical, EPLAN Electric P8, Autodesk Revit MEP, SolidWorks Electrical, SEE Electrical, atau software CAD lainnya, tenaga profesional ini juga memahami standar desain seperti IEC (International Electrotechnical Commission), IEEE (Institute of Electrical and Electronics Engineers), NFPA 70 (National Electrical Code/NEC), serta PUIL (Persyaratan Umum Instalasi Listrik) yang berlaku di Indonesia.Pada proyek profesional, seorang Electrical Engineer juga dapat memiliki sertifikasi kompetensi seperti SKK Konstruksi bidang Teknik Tenaga Listrik, Sertifikat Kompetensi BNSP, Ahli K3 Listrik, serta berbagai sertifikasi internasional maupun pelatihan teknis yang relevan dengan desain, instalasi, dan pengawasan sistem kelistrikan.
DILAKSANAKAN OLEH
Implementasi Wiring Diagram di lapangan dilaksanakan oleh Kontraktor MEP (Mechanical, Electrical, and Plumbing) yang memiliki kompetensi pada bidang instalasi tenaga listrik. Dalam struktur organisasi proyek, pekerjaan ini umumnya dipimpin oleh Project Manager, kemudian dikoordinasikan oleh Site Manager atau MEP Manager, dengan pengawasan langsung dari Site Engineer Electrical, Electrical Supervisor, dan Quality Control (QC) Electrical. Seluruh proses instalasi dikerjakan oleh teknisi dan electrician yang memahami gambar kerja, single line diagram, wiring diagram, panel schedule, serta prosedur pengujian sistem kelistrikan. Sebelum pekerjaan dinyatakan selesai, kontraktor juga melaksanakan proses commissioning, pengujian kontinuitas kabel, insulation resistance test, grounding test, hingga functional test untuk memastikan seluruh instalasi bekerja sesuai desain dan memenuhi standar keselamatan.
Kontraktor yang mengerjakan Wiring Diagram pada proyek profesional umumnya memiliki Sertifikat Badan Usaha (SBU) Jasa Konstruksi untuk bidang Instalasi Tenaga Listrik atau subklasifikasi pekerjaan MEP sesuai ruang lingkup proyek, serta didukung oleh tenaga ahli yang memiliki SKK Konstruksi (Sertifikat Kompetensi Kerja) pada bidang Teknik Tenaga Listrik dengan jenjang kompetensi yang sesuai.
Selain itu, personel pelaksana sering kali memiliki Sertifikat Kompetensi BNSP, Ahli K3 Listrik atau kompetensi keselamatan kerja ketenagalistrikan, serta pelatihan mengenai standar PUIL (Persyaratan Umum Instalasi Listrik), IEC (International Electrotechnical Commission), dan IEEE (Institute of Electrical and Electronics Engineers). Untuk pekerjaan yang berkaitan dengan instalasi tenaga listrik, pengoperasian, atau penyambungan ke jaringan, kontraktor juga wajib memenuhi ketentuan perizinan dan regulasi yang berlaku dari instansi berwenang di sektor ketenagalistrikan sesuai lingkup pekerjaan yang dilaksanakan.
LATAR BELAKANG
Wiring Diagram lahir dari kebutuhan untuk mengelola sistem kelistrikan yang semakin kompleks pada bangunan modern. Berbeda dengan rumah tinggal yang umumnya menggunakan instalasi listrik sederhana, gedung bertingkat, rumah sakit, hotel, pusat perbelanjaan, data center, pabrik, bandara, maupun fasilitas industri menggunakan sistem distribusi listrik tiga fasa (3 Phase) dengan kapasitas daya yang besar serta ribuan titik instalasi yang saling terhubung.
Sistem tersebut mencakup transformator, Main Distribution Panel (MDP), Sub Distribution Panel (SDP), panel LVMDP, panel kapasitor, Automatic Transfer Switch (ATS), Automatic Main Failure (AMF), generator, UPS, motor listrik, HVAC, lift, escalator, pompa, fire alarm, CCTV, access control, Building Automation System (BAS), hingga berbagai peralatan mekanikal dan elektrikal lainnya. Tanpa dokumentasi teknis yang jelas, proses instalasi akan berisiko mengalami kesalahan pengkabelan, ketidaksesuaian fungsi, serta potensi gangguan keselamatan yang dapat menghambat operasional bangunan.
Oleh karena itu, Wiring Diagram menjadi dokumen engineering yang wajib disusun sebelum pekerjaan instalasi dimulai. Diagram ini berfungsi sebagai pedoman utama bagi tim perencana, kontraktor MEP, teknisi instalasi, pengawas proyek, hingga tim commissioning untuk memastikan setiap kabel, terminal, perangkat proteksi, sistem kontrol, dan jalur distribusi daya terhubung sesuai desain. Selain mempercepat proses pemasangan di lapangan, Wiring Diagram juga mempermudah inspeksi, pengujian, pemeliharaan, pengembangan sistem, serta penelusuran gangguan apabila terjadi kerusakan pada instalasi listrik. Pada proyek gedung bertingkat yang menggunakan sistem kelistrikan tiga fasa dengan beban besar dan beroperasi selama 24 jam, keberadaan Wiring Diagram bukan hanya sebagai gambar kerja, tetapi merupakan bagian penting dari standar keselamatan, keandalan, dan manajemen aset selama siklus hidup bangunan.
WORKFLOW
Pembuatan Wiring Diagram mengikuti alur kerja engineering yang sistematis agar setiap rangkaian kelistrikan dapat dirancang, diverifikasi, dan diimplementasikan secara akurat. Workflow ini melibatkan koordinasi antara konsultan perencana, tim engineering, kontraktor MEP, vendor panel, serta pemilik proyek untuk memastikan seluruh sistem distribusi listrik sesuai dengan kebutuhan operasional bangunan. Pada proyek gedung bertingkat yang menggunakan sistem listrik tiga fasa, setiap perubahan desain harus terdokumentasi agar tidak menimbulkan konflik dengan disiplin lain seperti arsitektur, struktur, HVAC, plumbing, maupun fire protection.
Selain menjadi dokumen desain, Wiring Diagram juga merupakan acuan utama selama proses fabrikasi panel, instalasi kabel, pengujian, commissioning, hingga pemeliharaan setelah bangunan beroperasi. Oleh karena itu, setiap tahapan harus melalui proses review dan quality control agar gambar yang diterbitkan benar-benar mencerminkan kondisi aktual di lapangan. Dengan workflow yang terstruktur, risiko kesalahan instalasi dapat diminimalkan, efisiensi pekerjaan meningkat, serta sistem kelistrikan dapat beroperasi secara aman, andal, dan mudah dikembangkan di masa mendatang.
1. Analisis Kebutuhan Sistem Kelistrikan
Engineering melakukan identifikasi terhadap fungsi bangunan, kapasitas daya, jenis beban listrik, sistem distribusi, kebutuhan panel, sistem cadangan (genset dan UPS), serta integrasi dengan sistem MEP lainnya.
2. Pengumpulan Data Desain
Mengumpulkan gambar arsitektur, struktur, layout MEP, Single Line Diagram (SLD), panel schedule, load schedule, spesifikasi teknis, serta standar desain yang akan dijadikan dasar penyusunan Wiring Diagram.
3. Perancangan Wiring Diagram
Electrical Design Engineer menyusun hubungan antar komponen listrik, jalur kabel, terminal, relay, kontaktor, circuit breaker, sensor, panel kontrol, PLC, dan perangkat lainnya menggunakan perangkat lunak seperti AutoCAD Electrical, EPLAN, atau software engineering sejenis.
4. Verifikasi dan Engineering Review
Seluruh gambar diperiksa oleh Lead Electrical Engineer atau Engineering Manager untuk memastikan kesesuaian terhadap perhitungan beban, standar PUIL, IEC, IEEE, spesifikasi proyek, serta koordinasi dengan disiplin engineering lainnya.
5. Penerbitan Shop Drawing
Setelah disetujui, Wiring Diagram diterbitkan sebagai shop drawing yang akan digunakan oleh vendor panel, kontraktor MEP, serta tim instalasi sebagai acuan pelaksanaan pekerjaan di lapangan.
6. Fabrikasi Panel dan Persiapan Material
Vendor panel mulai melakukan perakitan panel listrik berdasarkan Wiring Diagram, sementara kontraktor menyiapkan kabel, tray, conduit, terminal, aksesoris, serta seluruh material instalasi yang telah ditentukan.
7. Instalasi di Lapangan
Tim teknisi dan electrician melakukan pemasangan panel, penarikan kabel, terminasi, labeling, pengawatan perangkat kontrol, serta koneksi seluruh peralatan sesuai dengan Wiring Diagram yang telah disetujui.
8. Pengujian dan Commissioning
Dilakukan pengujian kontinuitas kabel, insulation resistance test (Megger Test), grounding test, phase sequence test, functional test, simulasi operasi panel, serta pengujian seluruh sistem kontrol sebelum instalasi dinyatakan siap digunakan.
9. As-Built Drawing
Apabila terjadi perubahan selama proses instalasi, Wiring Diagram diperbarui menjadi dokumen As-Built Drawing yang menggambarkan kondisi aktual sistem kelistrikan setelah proyek selesai.
10. Serah Terima dan Dokumentasi
Tahap akhir meliputi penyusunan dokumen engineering, manual operasi, laporan pengujian, sertifikat commissioning, serta penyerahan seluruh Wiring Diagram kepada pemilik bangunan sebagai referensi untuk operasional, pemeliharaan, renovasi, dan pengembangan sistem di masa depan.
FORMULA
Penyusunan Wiring Diagram tidak hanya mengandalkan simbol dan jalur pengawatan, tetapi juga didasarkan pada berbagai perhitungan teknik elektro yang menentukan kapasitas sistem, ukuran penghantar, perangkat proteksi, serta konfigurasi distribusi listrik. Sebelum sebuah Wiring Diagram dibuat, Electrical Engineer terlebih dahulu melakukan analisis terhadap total beban, karakteristik peralatan, faktor daya, arus kerja, jatuh tegangan, hingga kemampuan hantar arus kabel. Hasil perhitungan tersebut menjadi dasar dalam menentukan spesifikasi panel listrik, MCCB, MCB, kontaktor, relay, kabel, busbar, serta seluruh komponen yang akan digambarkan pada Wiring Diagram.
Pada proyek gedung bertingkat yang menggunakan sistem distribusi listrik tiga fasa, perhitungan engineering harus mengacu pada standar seperti PUIL, IEC, IEEE, maupun NEC agar sistem yang dirancang aman dan memiliki performa yang optimal. Berikut beberapa rumus yang paling sering digunakan oleh Electrical Engineer sebelum menyusun Wiring Diagram.
1. Daya Listrik Tiga Fasa (Three Phase Power)
Keterangan:
- P = Daya Aktif (Watt)
- V = Tegangan Line to Line (Volt)
- I = Arus (Ampere)
- cos φ = Power Factor
2. Menghitung Arus Beban Tiga Fasa
Rumus ini digunakan untuk menentukan kapasitas kabel, MCCB, MCB, busbar, kontaktor, serta ukuran panel distribusi.
3. Daya Semu (Apparent Power)
Keterangan:
- S = VA (Volt Ampere)
Digunakan untuk menentukan kapasitas transformator, UPS, dan genset.
4. Daya Reaktif
Digunakan saat menentukan kebutuhan kapasitor bank (Power Factor Correction).
5. Tegangan Jatuh (Voltage Drop)
Perhitungan ini menentukan apakah ukuran kabel masih memenuhi batas maksimum tegangan jatuh menurut standar desain.
6. Luas Penampang Kabel
Keterangan:
- A = Luas penampang kabel (mm²)
- J = Current Density (A/mm²)
Nilai ini menjadi acuan awal sebelum diverifikasi menggunakan tabel kemampuan hantar arus (KHA).
7. Beban Total Panel
Seluruh beban pada panel dihitung untuk menentukan kapasitas panel utama maupun panel distribusi.
8. Demand Load
Digunakan agar kapasitas panel tidak dihitung berdasarkan seluruh beban terpasang yang belum tentu bekerja secara bersamaan.
9. Kapasitas MCCB atau MCB
Faktor keamanan ini umum digunakan sebagai dasar pemilihan perangkat proteksi sebelum disesuaikan dengan karakteristik beban dan ketentuan standar yang berlaku.
10. Kapasitas Generator atau UPS
Perhitungan ini digunakan untuk menentukan kapasitas minimum genset maupun UPS yang mampu menyuplai seluruh beban kritis pada bangunan.
Keseluruhan rumus tersebut saling berkaitan dalam proses desain sistem kelistrikan. Nilai yang diperoleh menjadi dasar bagi Electrical Engineer untuk menentukan spesifikasi komponen, konfigurasi panel, sistem proteksi, jalur distribusi, serta hubungan antarperangkat yang kemudian dituangkan ke dalam Wiring Diagram sebagai dokumen engineering yang akan digunakan selama proses fabrikasi, instalasi, commissioning, hingga pemeliharaan sistem kelistrikan.
FAQ
Apa yang dimaksud dengan Wiring Diagram?
Wiring Diagram adalah gambar teknik yang menunjukkan hubungan pengawatan antar komponen listrik, seperti panel, circuit breaker, relay, kontaktor, sensor, terminal, sakelar, dan berbagai perangkat kontrol lainnya. Diagram ini menjadi acuan utama dalam proses instalasi, pengujian, commissioning, hingga pemeliharaan sistem kelistrikan.
Apa perbedaan Wiring Diagram dengan Single Line Diagram (SLD)?
Single Line Diagram menampilkan sistem distribusi listrik secara sederhana menggunakan satu garis untuk mewakili setiap rangkaian tiga fasa, sedangkan Wiring Diagram menggambarkan seluruh koneksi kabel, nomor terminal, identitas penghantar, dan hubungan setiap komponen secara detail sehingga dapat digunakan langsung oleh teknisi saat melakukan instalasi.
Siapa yang membuat Wiring Diagram?
Wiring Diagram umumnya disusun oleh Electrical Design Engineer atau Electrical Engineer yang memiliki latar belakang pendidikan Teknik Elektro serta memahami standar seperti PUIL, IEC, IEEE, dan NEC. Sebelum diterbitkan, gambar biasanya melalui proses review oleh Lead Electrical Engineer atau Engineering Manager.
Apakah Wiring Diagram hanya digunakan pada panel listrik?
Tidak. Wiring Diagram digunakan pada hampir seluruh sistem kelistrikan dan kontrol, seperti panel distribusi, motor listrik, HVAC, lift, escalator, genset, UPS, fire alarm, Building Automation System (BAS), PLC, sistem pompa, CCTV, access control, hingga mesin-mesin industri.
Mengapa Wiring Diagram sangat penting pada gedung bertingkat?
Gedung bertingkat menggunakan sistem distribusi listrik tiga fasa dengan kapasitas daya yang besar dan ribuan titik instalasi. Wiring Diagram membantu memastikan seluruh pengawatan dilakukan sesuai desain sehingga mengurangi risiko kesalahan instalasi, gangguan operasional, maupun potensi bahaya kelistrikan.
Software apa yang digunakan untuk membuat Wiring Diagram?
Beberapa perangkat lunak yang umum digunakan antara lain AutoCAD Electrical, EPLAN Electric P8, Autodesk Revit MEP, SolidWorks Electrical, SEE Electrical, serta software CAD khusus kelistrikan lainnya yang mendukung dokumentasi engineering.
Apakah Wiring Diagram harus mengikuti standar tertentu?
Ya. Penyusunannya umumnya mengacu pada standar seperti PUIL (Persyaratan Umum Instalasi Listrik), IEC (International Electrotechnical Commission), IEEE (Institute of Electrical and Electronics Engineers), NEC (National Electrical Code), serta spesifikasi teknis yang ditetapkan pada setiap proyek.
Apakah tersedia jasa pembuatan Wiring Diagram di Medan?
Ya. Banyak konsultan engineering, kontraktor MEP, dan perusahaan desain sistem kelistrikan di Medan yang menyediakan layanan pembuatan Wiring Diagram untuk gedung perkantoran, rumah sakit, hotel, pabrik, pusat perbelanjaan, data center, dan berbagai fasilitas komersial lainnya.
Berapa biaya pembuatan Wiring Diagram di Medan?
Biaya bergantung pada kompleksitas sistem, jumlah panel listrik, tingkat detail gambar, kebutuhan koordinasi dengan disiplin lain, serta ruang lingkup proyek. Semakin besar kapasitas instalasi dan jumlah rangkaian yang dirancang, semakin tinggi tingkat pekerjaan engineering yang diperlukan.
Mengapa menggunakan jasa profesional untuk membuat Wiring Diagram?
Dokumen yang dibuat oleh tenaga profesional memiliki tingkat akurasi yang lebih tinggi, mengikuti standar engineering, memudahkan proses fabrikasi panel, mempercepat instalasi di lapangan, serta mengurangi risiko kesalahan pengawatan yang dapat menyebabkan gangguan sistem maupun biaya perbaikan di kemudian hari.
KESIMPULAN
Wiring Diagram merupakan salah satu dokumen engineering paling penting dalam setiap proyek kelistrikan karena menjadi acuan utama mulai dari tahap desain, fabrikasi panel, instalasi, pengujian, commissioning, hingga pemeliharaan sistem. Dengan menggambarkan hubungan antarperangkat secara rinci, dokumen ini membantu memastikan seluruh instalasi listrik bekerja sesuai perencanaan, memenuhi standar keselamatan, serta mudah dipahami oleh seluruh tim yang terlibat dalam proyek.
Pada bangunan modern yang menggunakan sistem distribusi listrik tiga fasa, keberadaan Wiring Diagram tidak hanya meningkatkan efisiensi pekerjaan, tetapi juga mengurangi risiko kesalahan instalasi, mempercepat proses troubleshooting, dan mempermudah pengembangan sistem di masa mendatang. Oleh karena itu, penyusunannya harus dilakukan oleh tenaga engineering yang kompeten serta mengacu pada standar teknis yang berlaku agar sistem kelistrikan dapat beroperasi secara aman, andal, dan berkelanjutan selama umur bangunan.
