GROUNDING
JALUR EVAKUASI LISTRIK
Listrik telah menjadi bagian yang tidak terpisahkan dari hampir seluruh aktivitas modern, mulai dari rumah tinggal hingga fasilitas industri berskala besar. Namun, banyak orang masih beranggapan bahwa perlindungan instalasi listrik cukup dilakukan dengan memasang MCB atau sistem proteksi arus. Padahal, ketika terjadi kebocoran arus, gangguan petir, atau kegagalan isolasi, risiko terbesar sering kali bukan berasal dari sumber listrik itu sendiri, melainkan dari tidak tersedianya jalur pelepasan arus yang aman menuju tanah.
Di sinilah sistem grounding memiliki peran yang sangat penting. Grounding bukan sekadar batang tembaga yang ditanam ke dalam tanah, tetapi merupakan sebuah sistem pentanahan yang dirancang untuk mengalirkan arus gangguan secara terkendali sehingga mampu melindungi manusia, peralatan listrik, serta infrastruktur bangunan dari potensi kerusakan maupun bahaya sengatan listrik. Seiring meningkatnya penggunaan perangkat elektronik yang semakin sensitif, penerapan yang sesuai standar menjadi bagian penting dalam menciptakan instalasi listrik yang aman, stabil, dan andal.
KEUNGGULAN
Keberadaan sistem grounding sering kali tidak terlihat karena sebagian besar komponennya berada di bawah permukaan tanah. Meskipun demikian, perannya sangat besar dalam menjaga keamanan instalasi listrik. Sistem pentanahan yang dirancang dengan baik mampu memberikan jalur pelepasan arus gangguan dengan hambatan serendah mungkin sehingga energi listrik yang tidak diinginkan dapat dialihkan secara aman tanpa membahayakan pengguna maupun peralatan.
Selain meningkatkan keselamatan, grounding juga memberikan manfaat ekonomi dalam jangka panjang. Banyak kerusakan panel listrik, perangkat elektronik, inverter, server, mesin industri, hingga sistem otomasi sebenarnya dipengaruhi oleh kualitas sistem pentanahan yang kurang memadai. Dengan desain yang sesuai standar, risiko kerusakan akibat lonjakan tegangan maupun sambaran petir dapat dikurangi sehingga biaya perbaikan dan penggantian peralatan menjadi lebih terkendali.
Grounding membantu meningkatkan keselamatan manusia dengan menyediakan jalur pelepasan arus gangguan yang aman menuju tanah. Sistem ini juga menjaga kestabilan tegangan instalasi listrik, melindungi berbagai peralatan elektronik yang sensitif, mendukung kinerja perangkat proteksi, serta memperpanjang usia pakai instalasi listrik secara keseluruhan.
FUNGSI

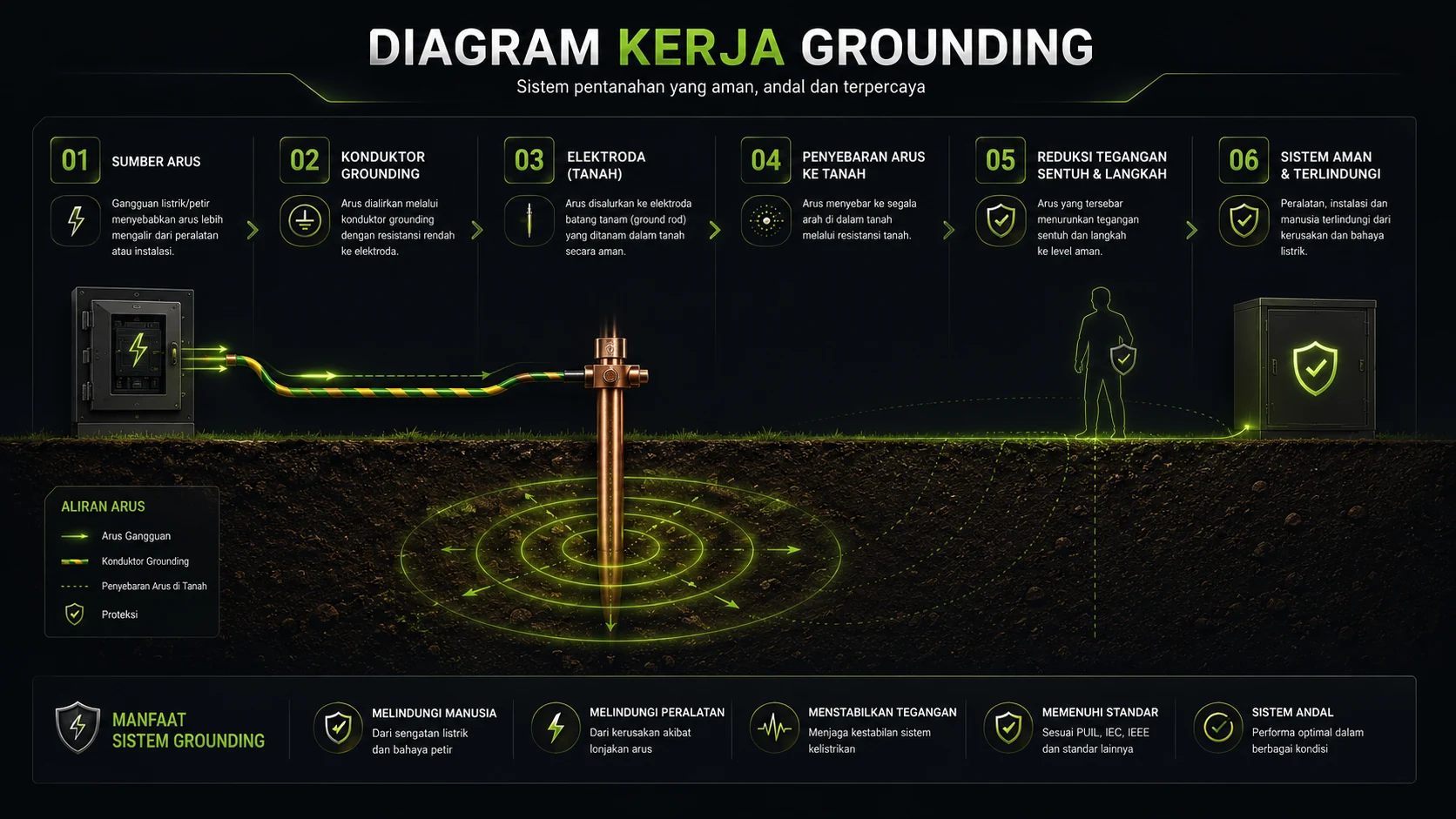

Secara teknis, grounding berfungsi sebagai media pelepasan arus listrik yang tidak diinginkan menuju bumi. Ketika terjadi gangguan seperti kebocoran arus, hubung singkat ke bodi peralatan, atau sambaran petir, energi listrik akan dialihkan menuju elektroda tanah sehingga tidak mengalir melalui tubuh manusia ataupun merusak komponen instalasi listrik. Proses inilah yang menjadi dasar utama mengapa sistem diwajibkan dalam berbagai standar instalasi kelistrikan di banyak negara.
Selain berfungsi sebagai sistem pengaman, grounding juga mendukung kestabilan referensi tegangan pada instalasi listrik modern. Dalam berbagai aplikasi industri, data center, rumah sakit, gardu distribusi, hingga sistem tenaga surya, kualitas berpengaruh terhadap performa perangkat elektronik, sistem kontrol, jaringan komunikasi, serta efektivitas perangkat proteksi seperti MCB, MCCB, ELCB, dan Surge Protection Device (SPD). Oleh karena itu, grounding tidak hanya berkaitan dengan keselamatan, tetapi juga berperan dalam menjaga keandalan operasional sebuah sistem kelistrikan.
KLASIFIKASI
Sistem grounding memiliki berbagai metode pemasangan yang disesuaikan dengan karakteristik tanah, luas area, tingkat tahanan tanah, serta kebutuhan instalasi listrik. Pemilihan metode yang tepat bertujuan memperoleh nilai tahanan pentanahan yang memenuhi standar sekaligus memastikan sistem mampu bekerja secara optimal dalam berbagai kondisi lingkungan.
Pada proyek skala kecil, satu batang elektroda sering kali sudah mencukupi. Namun untuk instalasi industri, gardu listrik, pusat data, maupun fasilitas dengan risiko tinggi, biasanya digunakan beberapa elektroda atau sistem ring grounding agar distribusi arus gangguan menjadi lebih merata dan tahanan tanah dapat ditekan hingga mencapai nilai yang dipersyaratkan.
| Klasifikasi | Keterangan |
|---|---|
| Single Rod G | Menggunakan satu batang elektroda untuk kebutuhan standar |
| Multiple Rod G | Menggunakan beberapa batang elektroda secara paralel untuk menurunkan tahanan tanah |
| Ring G | Sistem pentanahan berbentuk cincin yang mengelilingi bangunan atau fasilitas |
| Grid G | Digunakan pada gardu induk, pembangkit listrik, dan instalasi industri berskala besar |
DETAIL

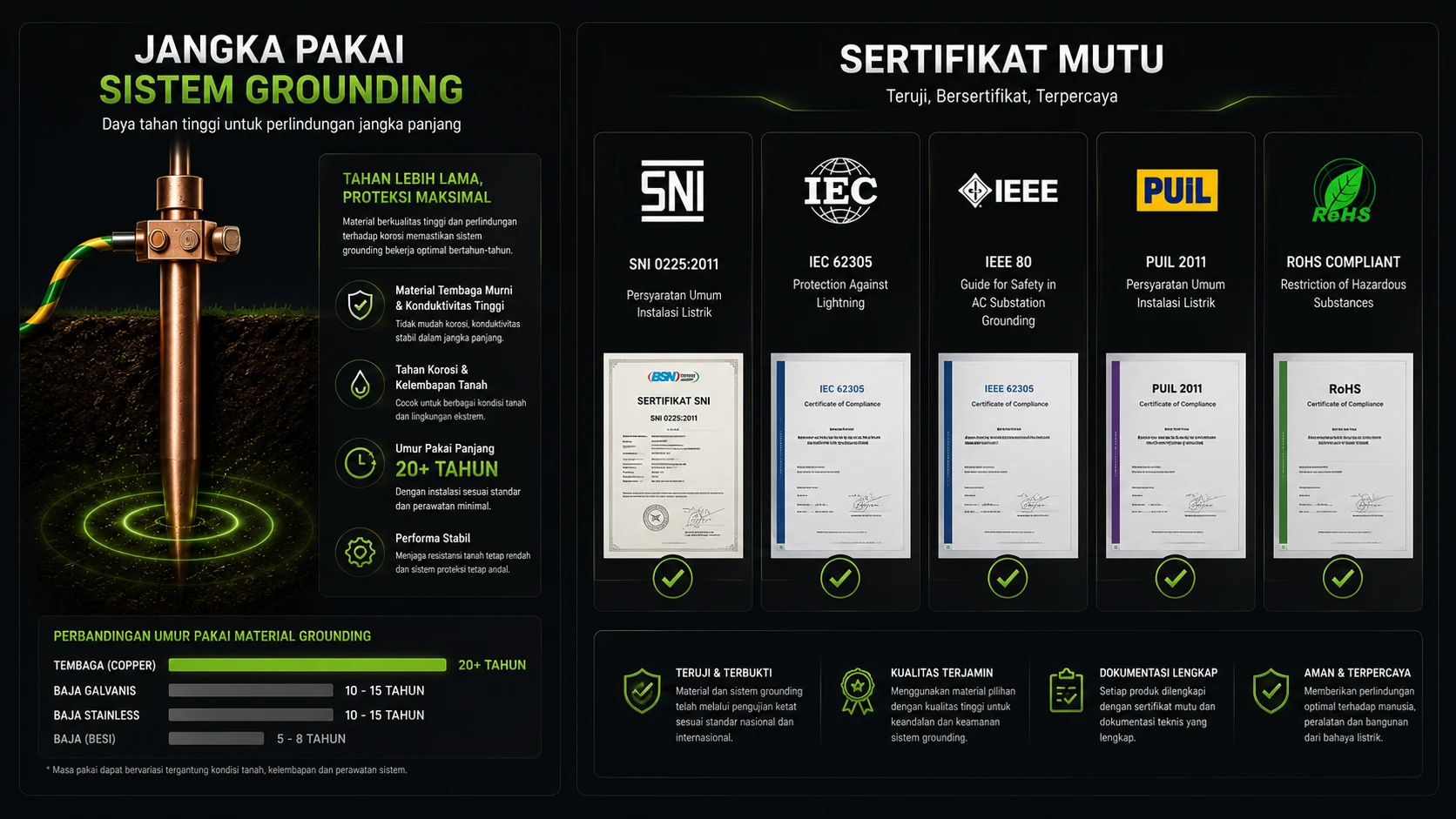

Performa sistem grounding dipengaruhi oleh kualitas material, jenis elektroda, ukuran konduktor, kondisi tanah, serta metode penyambungan yang digunakan. Material yang memiliki konduktivitas tinggi dan ketahanan korosi yang baik akan memberikan umur pakai lebih panjang sekaligus menjaga kestabilan nilai tahanan tanah selama bertahun-tahun.
Selain pemilihan material, proses pengujian menggunakan Earth Tester juga menjadi bagian penting dalam memastikan sistem grounding memenuhi standar. Pada banyak instalasi bangunan, nilai tahanan tanah yang baik umumnya diupayakan berada di bawah 5 Ohm, meskipun beberapa fasilitas khusus seperti pusat data, gardu listrik, maupun sistem telekomunikasi dapat menerapkan persyaratan yang lebih rendah sesuai standar teknis yang berlaku.
| Parameter | Spesifikasi Umum |
|---|---|
| Elektroda | Copper Bonded Rod / Solid Copper Rod |
| Konduktor | Kabel Tembaga Bare Copper |
| Konektor | Ground Clamp / Exothermic Welding |
| Inspection Pit | Bak Kontrol Grounding |
| Pengujian | Earth Resistance Tester |
| Nilai Tahanan Tanah | Umumnya diupayakan < 5 Ohm sesuai kebutuhan instalasi |
| Standar Acuan | PUIL, IEC 60364, IEEE 80, SNI |
ESTIMASI BIAYA
Biaya pembangunan sistem grounding dipengaruhi oleh kondisi tanah, kedalaman penanaman elektroda, jumlah titik grounding, jenis material yang digunakan, serta kebutuhan pengujian setelah instalasi selesai. Tanah berbatu atau memiliki resistivitas tinggi biasanya membutuhkan lebih banyak elektroda maupun material tambahan agar nilai tahanan tanah dapat memenuhi standar yang dipersyaratkan.
Selain biaya material, proses survei lokasi, pengukuran resistivitas tanah, pekerjaan instalasi, penyambungan konduktor, hingga pengujian menggunakan alat ukur profesional juga menjadi bagian penting dalam penyusunan anggaran proyek. Karena setiap lokasi memiliki karakteristik yang berbeda, estimasi biaya dapat bervariasi meskipun menggunakan spesifikasi material yang sama.
| Komponen Biaya | Estimasi Tahun 2026 |
|---|---|
| Ground Rod Copper Bonded | Rp300.000 – Rp1.500.000 per batang |
| Kabel G | Menyesuaikan ukuran dan panjang kabel |
| Inspection Pit | Rp250.000 – Rp1.000.000 |
| Instalasi G | Rp1.500.000 – Rp15.000.000 |
| Pengujian G | Rp500.000 – Rp5.000.000 |
| Sistem G Industri | Menyesuaikan desain dan kebutuhan proyek |
Disclaimer: Estimasi biaya di atas merupakan gambaran pasar pada tahun berjalan dan dapat berubah tergantung lokasi proyek, spesifikasi teknis, volume pekerjaan, kondisi lapangan, serta kebijakan masing-masing penyedia jasa.
FAQ
Apa yang dimaksud dengan grounding?
Grounding adalah sistem pentanahan yang berfungsi mengalirkan arus gangguan menuju tanah sehingga membantu melindungi manusia, instalasi listrik, dan berbagai peralatan elektronik.
Mengapa grounding sangat penting pada instalasi listrik?
Karena membantu mengurangi risiko sengatan listrik, kebakaran akibat gangguan listrik, serta kerusakan peralatan yang disebabkan oleh kebocoran arus maupun sambaran petir.
Berapa nilai tahanan grounding yang dianggap baik?
Secara umum nilai tahanan tanah diupayakan berada di bawah 5 Ohm, meskipun beberapa instalasi khusus dapat menerapkan persyaratan yang lebih rendah sesuai standar teknis.
Apakah semua bangunan memerlukan grounding?
Ya. Rumah tinggal, gedung perkantoran, rumah sakit, pabrik, pusat data, hingga fasilitas industri memerlukan sistem sesuai karakteristik instalasinya.
Apa saja komponen utama sistem grounding?
Komponen yang umum digunakan meliputi elektroda tanah, kabel tembaga, konektor, inspection pit, serta perangkat pengujian tahanan tanah.
Bagaimana cara mengetahui kualitas grounding?
Kualitas grounding diperiksa menggunakan Earth Resistance Tester untuk mengukur nilai tahanan tanah sesuai standar yang berlaku.
Apakah kondisi tanah memengaruhi sistem grounding?
Sangat berpengaruh. Jenis tanah, tingkat kelembapan, kandungan mineral, dan resistivitas tanah menentukan jumlah elektroda maupun metode pemasangan yang diperlukan.
Berapa kisaran biaya pemasangan grounding?
Biaya bergantung pada jumlah titik, jenis material, kondisi tanah, kedalaman pemasangan, serta ruang lingkup pekerjaan di lokasi proyek.
Apakah tersedia jasa pemasangan grounding di Medan?
Ya. Berbagai perusahaan mekanikal dan elektrikal di Medan menyediakan layanan survei, desain, instalasi, pengujian, hingga pemeliharaan sistem grounding untuk berbagai jenis bangunan.
Bagaimana memilih sistem grounding yang tepat untuk proyek di Medan?
Pemilihan sistem grounding sebaiknya mempertimbangkan hasil pengujian tanah, karakteristik bangunan, kapasitas instalasi listrik, standar keselamatan, serta kebutuhan operasional jangka panjang agar sistem bekerja secara optimal.
KESIMPULAN
Grounding merupakan bagian penting dari sistem kelistrikan yang berfungsi menjaga keselamatan manusia sekaligus meningkatkan keandalan instalasi listrik. Sistem pentanahan yang dirancang sesuai standar mampu mengalirkan arus gangguan menuju tanah secara aman, melindungi berbagai peralatan elektronik, serta membantu perangkat proteksi bekerja sebagaimana mestinya ketika terjadi gangguan pada jaringan listrik.
Memahami fungsi, klasifikasi, spesifikasi, serta estimasi biaya pemasangan grounding memberikan gambaran yang lebih jelas mengenai pentingnya investasi pada sistem pentanahan. Dalam jangka panjang, kualitas grounding tidak hanya berpengaruh terhadap keamanan instalasi, tetapi juga mendukung efisiensi operasional, memperpanjang umur peralatan, dan mengurangi potensi kerugian akibat gangguan kelistrikan.
